LP Louis de Foix – Bayonne - Evaluation
BEP Industriel Forces et équilibre
1 G
B A

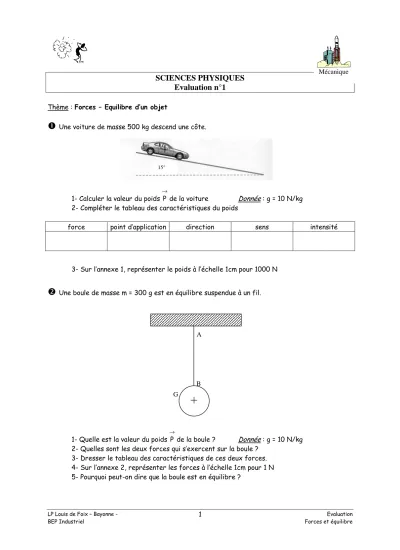

SCIENCES PHYSIQUES Evaluation n°1
Thème : Forces – Equilibre d’un objet
Une voiture de masse 500 kg descend une côte.1- Calculer la valeur du poids
→
P de la voiture Donnée : g = 10 N/kg 2- Compléter le tableau des caractéristiques du poids
force point d’application direction sens intensité
3- Sur l’annexe 1, représenter le poids à l’échelle 1cm pour 1000 N
Une boule de masse m = 300 g est en équilibre suspendue à un fil.1- Quelle est la valeur du poids
→
P de la boule ? Donnée : g = 10 N/kg 2- Quelles sont les deux forces qui s’exercent sur la boule ?
3- Dresser le tableau des caractéristiques de ces deux forces.
4- Sur l’annexe 2, représenter les forces à l’échelle 1cm pour 1 N 5- Pourquoi peut-on dire que la boule est en équilibre ?
Mécanique
15°
LP Louis de Foix – Bayonne - Evaluation
BEP Industriel Forces et équilibre
2
Une boule de masse m est maintenue en équilibre sur un plan incliné à l’aide d’un dynamomètre.Le dynamomètre exerce sur la boule une force
→
F de valeur 3 N. En l’absence de frottement, la réaction
→
R du plan sur la boule est perpendiculaire au plan.
1- Représenter les forces sur le schéma (annexe 3) sans tenir compte des intensités des forces.
2- Dresser le tableau des caractéristiques des forces qui s’exercent sur la boule.
3- A partir du point O (voir annexe 3), construire le dynamique des trois forces à l’échelle (1 cm) pour 1 N
4- Déterminer graphiquement la valeur des forces
→ P et
→ R 5- Retrouver par le calcul la valeur de
→ P et de
→ R.
6- Calculer la masse m de la boule. (Donnée g = 10 N/kg).
FICHE D’EVALUATION
Objectifs (être capable de…) Evaluation
A EA NA
- donner les caractéristiques d’une force - représenter une force
- calculer le poids ou la masse d’un objet - tracé le dynamique des forces
- déterminer graphiquement une force à partir du dynamique - déterminer la valeur d’une force par le calcul
- rendre compte (présentation, rédaction, orthographe…)
LP Louis de Foix – Bayonne - Evaluation
BEP Industriel Forces et équilibre
3
Annexe 1 Annexe 2
Annexe 3
G B 15° A
