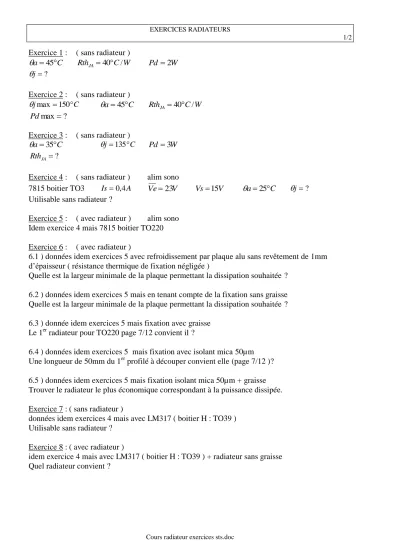

EXERCICES RADIATEURS

1/2

Cours radiateur exercices sts.doc

Exercice 1 : ( sans radiateur ) C

a45

 Rth_JA 40C/W Pd 2W

?

j

Exercice 2 : ( sans radiateur ) C

jmax 150

 a45C Rth_JA40C/W

? max Pd

Exercice 3 : ( sans radiateur ) C

a35

 j135C Pd 3W

? RthJA

Exercice 4 : ( sans radiateur ) alim sono

7815 boitier TO3 Is0,4A Ve23V Vs15V a25C j ^? Utilisable sans radiateur ?

Exercice 5 : ( avec radiateur ) alim sono Idem exercice 4 mais 7815 boitier TO220

Exercice 6 : ( avec radiateur )

6.1 ) données idem exercices 5 avec refroidissement par plaque alu sans revêtement de 1mm d’épaisseur ( résistance thermique de fixation négligée )

Quelle est la largeur minimale de la plaque permettant la dissipation souhaitée ?

6.2 ) données idem exercices 5 mais en tenant compte de la fixation sans graisse Quelle est la largeur minimale de la plaque permettant la dissipation souhaitée ?

6.3 ) donnée idem exercices 5 mais fixation avec graisse Le 1^er radiateur pour TO220 page 7/12 convient il ?

6.4 ) données idem exercices 5 mais fixation avec isolant mica 50µm Une longueur de 50mm du 1^er profilé à découper convient elle (page 7/12 )?

6.5 ) données idem exercices 5 mais fixation isolant mica 50µm + graisse Trouver le radiateur le plus économique correspondant à la puissance dissipée.

Exercice 7 : ( sans radiateur )

données idem exercices 4 mais avec LM317 ( boitier H : TO39 ) Utilisable sans radiateur ?

Exercice 8 : ( avec radiateur )

idem exercice 4 mais avec LM317 ( boitier H : TO39 ) + radiateur sans graisse Quel radiateur convient ?
