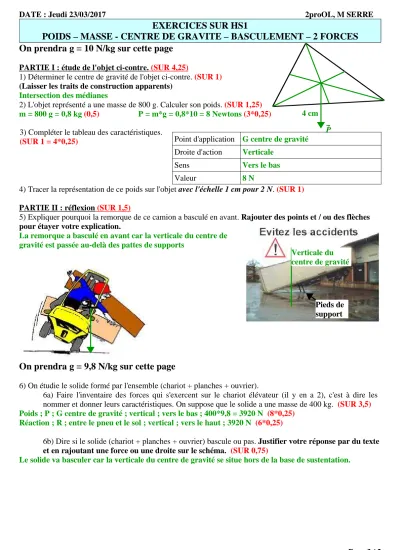

DATE : Jeudi 23/03/2017 2proOL, M SERRE
EXERCICES SUR HS1
POIDS – MASSE - CENTRE DE GRAVITE – BASCULEMENT – 2 FORCES On prendra g = 10 N/kg sur cette page
PARTIE I : étude de l'objet ci-contre. (SUR 4,25)
1) Déterminer le centre de gravité de l'objet ci-contre. (SUR 1) (Laisser les traits de construction apparents)
Intersection des médianes
2) L'objet représenté a une masse de 800 g. Calculer son poids. (SUR 1,25) m = 800 g = 0,8 kg (0,5) P = m*g = 0,8*10 = 8 Newtons (3*0,25)
Point d'application G centre de gravité Droite d'action Verticale
Sens Vers le bas
Valeur 8 N
4) Tracer la représentation de ce poids sur l'objet avec l'échelle 1 cm pour 2 N. (SUR 1)
PARTIE II : réflexion (SUR 1,5)
5) Expliquer pourquoi la remorque de ce camion a basculé en avant. Rajouter des points et / ou des flèches pour étayer votre explication.
La remorque a basculé en avant car la verticale du centre de gravité est passée au-delà des pattes de supports
On prendra g = 9,8 N/kg sur cette page
6) On étudie le solide formé par l'ensemble (chariot + planches + ouvrier).
6a) Faire l'inventaire des forces qui s'exercent sur le chariot élévateur (il y en a 2), c'est à dire les nommer et donner leurs caractéristiques. On suppose que le solide a une masse de 400 kg. (SUR 3,5) Poids ; P ; G centre de gravité ; vertical ; vers le bas ; 400*9,8 = 3920 N (8*0,25)
Réaction ; R ; entre le pneu et le sol ; vertical ; vers le haut ; 3920 N (6*0,25)
6b) Dire si le solide (chariot + planches + ouvrier) bascule ou pas. Justifier votre réponse par du texte et en rajoutant une force ou une droite sur le schéma. (SUR 0,75)
Le solide va basculer car la verticale du centre de gravité se situe hors de la base de sustentation.
Page 3 / 2 3) Compléter le tableau des caractéristiques.
(SUR 1 = 4*0,25)
⃗⃗⃗⃗
P 4 cm
Pieds de support Verticale du centre de gravité
