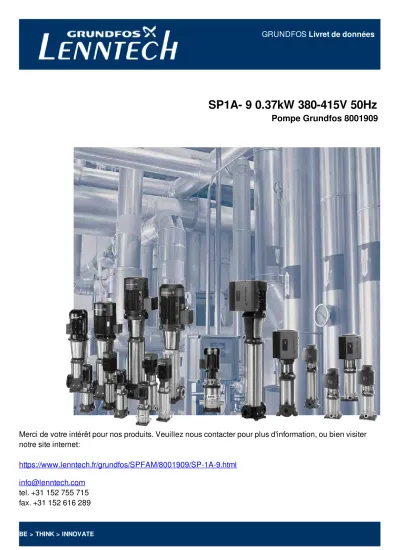

GRUNDFOS Livret de données
SP1A- 9 0.37kW 380-415V 50Hz
Pompe Grundfos 8001909
Merci de votre intérêt pour nos produits. Veuillez nous contacter pour plus d'information, ou bien visiter notre site internet:
https://www.lenntech.fr/grundfos/SPFAM/8001909/SP-1A-9.html [email protected]
tel. +31 152 755 715 fax. +31 152 616 289
BE > THINK > INNOVATE
Note ! La photo produit peut différer du produit réel
Référence: 8001909
Pompe immergée, convient au pompage d'eau propre. La pompe peut être installée à la verticale ou à l’horizontale. Tous les composants sont en acier inoxydable, EN 1.4301 (AISI 304), pour une grande résistance à la corrosion. Cette pompe est homologuée pour la délivrance d'eau potable.
La pompe est équipée d'un moteur 0.37 kW MS402 avec étanchéité par joint à lèvres et protection anti-sable, lubrification à l'eau des paliers et une membrane de compensation du volume. Le moteur est à rotor noyé et offre une bonne stabilité mécanique et un haut rendement. Température maximale de 40 °C.
Le moteur est dépourvu de capteur de température. Si la régulation de la température est nécessaire, un capteur Pt1000 peut être installé. Le moteur permet un démarrage direct.
Autres détails du produit
La pompe est conçue pour les applications suivantes ou similaires : - Adduction d'eau brute
- Irrigation
- Rabattement des eaux souterraines - Surpression
- Fontaines
Pompe
Toutes les surfaces de la pompe qui sont en contact avec les liquides pompés sont fabriquées en acier inoxydable qui les protègent de la corrosion et de l'usure. Le graphique ci-dessous montre comment réagissent la pompe et le moteur vis-à-vis de la température en degrés Celsius (axe Y) et de la concentration de chlore en ppm (axe X).
Les parties en élastomère de la pompe sont fabriquées en NBR (caoutchouc butadiène-nitrile) et TPU (polyuréthane thermoplastique) qui offre une excellente résistance à l'usure et de longues périodes d'utilisation entre deux remplacements.
Le raccordement d'aspiration est équipé d'une crépine prévue pour empêcher la pénétration de grandes particules dans la pompe. Le raccordement d'aspiration se conforme aux normes NEMA en ce qui concerne le montage/le dimensionnement du moteur.
Moteur
Le stator est hermétiquement fermé dans un boîtier en acier inoxydable et les enroulements sont isolés par un polymère. Cela se traduit par une grande stabilité mécanique, un refroidissement optimal et moins de risque de courts-circuits dans les enroulements.
La garniture mécanique est de type joint à lèvre, caractérisé par un faible frottement contre l'arbre du rotor. Le caoutchouc NBR offre une bonne résistance à l'usure, une bonne élasticité et une résistance aux particules. Le caoutchouc est approuvé pour une utilisation dans l'eau potable.
Le moteur peut être équipé d'un capteur Pt100 ou Pt1000 qui, avec un dispositif de contrôle, permet de garantir que les conditions de températures maximales sont respectées.
Liquide:
Liquide pompé: Eau
Température liquide maximum: 40 °C T° max. liquide à 0,15 m/sec: 40 °C Liquid temperature during operation: 20 °C Masse volumique: 998.2 kg/m³
Technique:
Débit nominal: 1 m³/h
Pression nominale: 35 m
Garniture mécanique pour moteur: LIPSEAL Certifications sur la plaque signalétique: CE,EAC Tolérance de courbe: ISO9906:2012 3B
Version moteur: T40
Matériaux:
Pompe: Acier inoxydable
EN 1.4301 AISI 304
Roue mobile: Acier inoxydable
EN 1.4301 AISI 304
Moteur: Acier inoxydable
DIN W.-Nr. 1.4301 AISI 304
Installation:
Refoulement pompe: Rp1 1/4
Diamètre moteur: 4 inch
Donnée électrique:
Type moteur: MS402
Puissance nominale - P2: 0.37 kW Puissance (P2) requise par pompe: 0.37 kW Fréquence d'alimentation: 50 Hz
Tension nominale: 3 x 380-400-415 V Courant nominal: 1.30-1.4-1.50 A Intensité démarrage: 400-390-380 % Cos phi - facteur de puissance: 0.70-0.64-0.60 Vitesse nominale: 2850-2860-2870 mn-1 Méthode de démarrage: direct
Indice de protection (IEC 34-5): IP68 Classe d'isolement (IEC 85): B Capteur de température intégré: non
Autres:
Index de Rendement Minimum, MEI ≥: 0.70
Status ErP: EuP Standalone/Prod.
Poids net: 9.2 kg
Poids brut: 10.5 kg
Colisage: 10.8 m3
H [m]
0 5 10 15 20 25 30 35 40 45 50 55
Q [m³/h]
0 0,1 0,2 0,3 0,4 0,5 0,6 0,7 0,8 0,9 1,0 1,1 1,2 1,3 1,4
eta [%]
0 10 20 30 40 50 60 70 SP 1A-9, 3*400 V, 50Hz
P [W]
0 50 100 150 200 250 300 350 400 450 500
P1
P2
H [m]
0 5 10 15 20 25 30 35 40 45 50 55
Q [m³/h]
0 0,2 0,4 0,6 0,8 1,0 1,2
eta [%]
0 10 20 30 40 50 60 70 SP 1A-9, 3*400 V, 50Hz
P [W]
0 100 200 300 400
P1
P2
570
267344
101
95
Rp1 1/4
L1
PE W V U
PE
M
L3 L2
3
Description Valeur
Information générale:
Nom produit: SP 1A-9
Code article: 8001909
Numéro EAN:: 5700390261634
Technique:
Débit nominal: 1 m³/h
Pression nominale: 35 m
Etages: 9
Roue mobile réduite: NONE
Garniture mécanique pour moteur: LIPSEAL Certifications sur la plaque signalétique: CE,EAC
Tolérance de courbe: ISO9906:2012 3B
Modèle: A
Clapet: YES
Version moteur: T40
Matériaux:
Pompe: Acier inoxydable
EN 1.4301 AISI 304
Roue mobile: Acier inoxydable
EN 1.4301 AISI 304
Moteur: Acier inoxydable
DIN W.-Nr. 1.4301 AISI 304
Installation:
Refoulement pompe: Rp1 1/4
Diamètre moteur: 4 inch
Liquide:
Liquide pompé: Eau
Température liquide maximum: 40 °C T° max. liquide à 0,15 m/sec: 40 °C Liquid temperature during operation: 20 °C
Masse volumique: 998.2 kg/m³
Donnée électrique:
Type moteur: MS402
Applic. moteur: GRUNDFOS
Puissance nominale - P2: 0.37 kW Puissance (P2) requise par pompe: 0.37 kW Fréquence d'alimentation: 50 Hz
Tension nominale: 3 x 380-400-415 V
Courant nominal: 1.30-1.4-1.50 A
Intensité démarrage: 400-390-380 %
Cos phi - facteur de puissance: 0.70-0.64-0.60
Vitesse nominale: 2850-2860-2870 mn-1
Méthode de démarrage: direct
Indice de protection (IEC 34-5): IP68 Classe d'isolement (IEC 85): B
Protection moteur: AUCUN
Protection thermique: externe
Capteur de température intégré: non
No moteur: 79192002
Autres:
Index de Rendement Minimum, MEI ≥: 0.70
Status ErP: EuP Standalone/Prod.
Poids net: 9.2 kg
Poids brut: 10.5 kg
Colisage: 10.8 m3
10195
Rp1 1/4
cos phi eta
0.0 0.2 0.4 0.6 0.8
P2 [kW]
0 0,02 0,06 0,10 0,14 0,18 0,22 0,26 0,30 0,34 0,38
I [A]
0.0 0.4 0.8 1.2 1.6 SP1A-9 + MS402 0.37 kW 3*400 V, 50 Hz
eta cos phi
I
n [rpm]
2000 2200 2400 2600 2800
P1 [kW]
0.0 0.2 0.4 0.6 0.8 n
P1
8001909 SP 1A-9 50 Hz
Remarque:toutes les unités sont en [mm] à moins que d'autres unités soient énoncées.
Mise en garde: ce dessin d'encombrement simplifié ne montre pas tous les détails.
570
267 344
101
95
Rp1 1/4
Note ! Toutes les unités sont en [mm] sauf précision contraire.
L1
PE W
V U
PE
M
L3 L2
3
Vue éclatée (tm019315 1600)
13 78
8 7
9 1 70
3
6 2
19b
76 1b 71 19
10 7 16 64
17
14
18a 18
13
TM019315
17 19
71 6
1 1b
70
2 3
19b 76
13
10
16
18 14 64
9
7 8 7
TM019325
Vue éclatée
25a
5a 25 22 27 21
2a
2
3
1
74
Liste de pièces SP 1A-9, Référence 8001909 Valide depuis 1.12.1994 (9448)
Pos Description Annotation Classification Data Part no. Qty. Unit
- Pump w/o motor 1 pcs
Ecrou 1
Roue 9
Rondelle 1
- Chambre 8
Chambre sans aubes de guidage Palier
7 Bague d'étanchéité
- 1 Valve casing cpl. 1
Corps de clapet Palier, supérieur
2 Valve cone
3 Siège de soupape
70 Guide de clapet
1b Pièce de refoulement 1
- 10 Chambre, inférieure 1
Chambre sans aubes de guidage
7 Bague d'étanchéité
14 Interconnecteur d'aspiration 1
16 Shaft cpl. Longueur(mm): 245,5 1
17 Strap cpl. 3
18 Protège-câble 1
18.a Pan head screw 2
26b Hex head screw 3
64 Disque d'amorçage 1
71 Rondelle 3
78 Plaque signalétique 1
- Moteur 1 pcs
Non return valve cpl. 1
1 Stator cpl. 1
2 Arbre avec rotor 1
2a Bague d'arrêt 1
3 Thrust ring support cpl. 1
5a Palier radial 1
22 Goujon de fixation Filetage: M8 X M8 4
25 Plaque de couvercle 1
25a Cross recess countersunk screw 3
27 Ecran anti-sable 1
74 Socket countersunk screw 1
20 Câble moteur Longueur(m): 1,7M 1 pcs
Veuillez nous contacter pour vérifier que les données ci-dessus sont toujours exactes / à jour.
