QUESTIONS ET REPONSES D ECLAIRCISSEMENT RDC

(1)

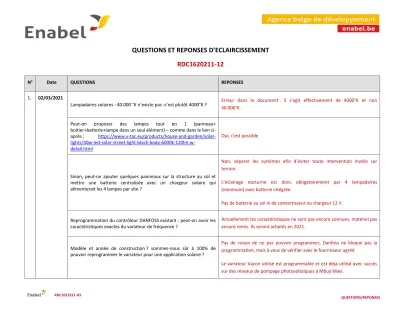

QUESTIONS ET REPONSES D’ECLAIRCISSEMENT RDC1620211-12

N° Date QUESTIONS REPONSES

1. 02/03/2021

Lampadaires solaires : 40.000 °K n’existe pas -c’est plutôt 4000°K ? Erreur dans le document : il s’agit effectivement de 4000°K et non 40 000°K.

Peut-on proposer des lampes tout en 1 (panneau+

boitier+batterie+lampe dans un seul élément) – comme dans le lien ci- après : https://www.v-tac.eu/products/house-and-garden/solar- lights/40w-led-solar-street-light-black-body-6000k-120lm-w-

detail.html

Oui, c’est possible

Sinon, peut-on ajouter quelques panneaux sur la structure au sol et mettre une batterie centralisée avec un chargeur solaire qui alimenterait les 4 lampes par site ?

Non, séparer les systèmes afin d’éviter toute intervention inutile sur terrain.

L’éclairage nocturne est donc obligatoirement par 4 lampadaires (minimum) avec batterie intégrée.

Pas de batterie au sol ni de convertisseur ou chargeur 12 V.

Reprogrammation du contrôleur DANFOSS existant : peut-on avoir les caractéristiques exactes du variateur de fréquence ?

Actuellement les caractéristiques ne sont pas encore connues, matériel pas encore remis. Ils seront achetés en 2021.

Modèle et année de construction ? sommes-nous sûr à 100% de pouvoir reprogrammer le variateur pour une application solaire ?

Pas de raison de ne pas pouvoir programmer, Danfoss ne bloque pas la programmation, mais à vous de vérifier avec le fournisseur agréé

Le variateur Vacon utilisé est programmable et est déjà utilisé avec succès sur des réseaux de pompage photovoltaïques à Mbuji Mayi.

(2)

Qu’entendez-vous par travaux de fondations ? vous prenez en charge l’excavation, le béton et le ferraillage éventuel ? pouvez-vous confirmer ?

Uniquement la mise à nu du terrain

Les travaux de terrassement et nivellement éventuels sont pris en charge par Enabel. Toutes les opérations de génie civil éventuelles sont à charge de l’entreprise.

Par ailleurs, il existe des systèmes sans béton, beaucoup moins couteux et je pense spécialement au coût du transport pour le ciment et le sable à Mbuji Mayi, pouvons-nous proposer ce genre de fondations ? (Fondations vissées ou fondations à pieux battus)

Il est autorisé de proposer des structures sans béton, à condition de pouvoir justifier leurs résistances à des vents de 150 km/hr.

La période de garantie est prévue aussi pour cela.

Chiffre d’affaires de 1,200.000€, si nous allons en consortium, ce sont les montants cumulés ou chaque entité doit avoir ce Chiffre d’affaire ?

Tout dépend de la nature du groupement, de manière générale un chef de file doit être nommé avec le montant et la répartition détaillée des prestations que chacun des membres du groupement s'engage à exécuter.

Le CA est envisagé dans la globalité pour le consortium tout en étant au regard des prestations à réaliser

Car si on travaille entre avec Adir, je ne pense pas qu’ils font ce chiffre d’affaire annuellement.

Pas d’information sur Adir, mais dans tous les cas, la nature des prestations réalisées par chacun doit être claires, précisées. Les qualifications et critères seront analysés au regard des prestations à réaliser par chacun, notamment les PV sont à retourner en lien avec les prestations à réaliser sur terrain, le personnel à aligner…

2. 03/03/2021 Pouvez-vous confirmer l’agencement proposé sur les forages qui présentent plusieurs réseaux ? En effet, à la lecture du DAO, nous comprenons que chaque forage ne comporte qu’une seule et unique pompe.

Confirmé

Il semble demandé pour les postes où une seule pompe alimente plusieurs réseaux, d’avoir des champs photovoltaïques « séparés » pour chaque réseau ?

Non, un forage= une pompe pourra desservir un, deux, ou trois réseaux de manière simultané.

Un seul et même poste, le C2, qui comporte une pompe unique GRUNDFOS 46-21, doit-il être alimenté par deux champs solaires et, en conséquence, disposer de deux variateurs et de deux inverseurs de source en pilotage ?

Non

(3)

La vision que nous avons d’un tel réseau, chaque poste (et donc pompe) disposerait d’une alimentation solaire unique lui permettant de répondre au besoin des multiples réseaux qu’elle distribue.

Oui, c’est ça

La répartition du refoulement se faisant par un système hydraulique (vannes par exemple) plutôt qu’électriquement. Est-ce que partagez cette représentation ?

Les champs photovoltaïques à fournir et installer ne sont pas séparés pour les réseaux.

Fournir un seul champ solaire, un seul variateur, deux inverseurs car deux générateurs.

Seuls les générateurs thermiques sont distincts pour chaque réseau. L’eau pompée se répartit dans chaque réseau de manière hydraulique par vannage.

il est signifié dans le DAO que l’on peut réutiliser le câble raccordant la pompe au groupe électrogène pour relier notre champ solaire. Il est demandé, par ailleurs, de s’assurer que les pertes de charge soient inférieures à 3%. Aussi, est-il possible d’avoir des précisions au sujet des sections de câble des câbles présents dans le forage actuellement ? Ceci afin de vérifier s’ils remplissent cette condition et, le cas échéant, s’il faille les remplacer.

Les sections des câbles se trouvant dans les forages et vers les générateurs sont de 35 mm² sauf pour le forage du réseau R2 qui est de 25 mm².

Pour plusieurs forages nous avons constaté des données différentes entre le « volume d’eau/jour produit en moyenne (générateur) » et le

« volume d’eau à produire pendant la durée d’ensoleillement ». Par exemple, le poste F2 pompe sur générateur 265m3 d’eau par jour mais il est demandé de fournir un champ solaire assurant la fourniture de 150 m3 par jour. Par conséquent, pour les réseaux concernés, doit- on comprendre que le champ solaire est à dimensionner en tenant strictement compte de ce besoin ?

Oui

Même s’il limite l’utilisation solaire de la pompe

Le dimensionnent solaire est donné dans les conditions moins favorables, cela ne signifie pas que ces conditions défavorables soient permanentes On retiendra que : Le champ solaire est à dimensionner sur la puissance minimum reprise dans le tableau (dernière ligne). Cette puissance peut être revue dans une offre variante (offre technique + financière adaptée) à condition de le justifier par calcul et si le débit minimal repris semble non satisfait dans les conditions d’irradiation et rendement mentionnés du

(4)

L’offre de base, sur les puissances mentionnées du DAO, doit être impérativement remise.

3. 04/03/2021 2 Photovoltic Modules

We have stock of AXITECH Panel 390W (German Company) but panel manufactured in india as per EU standard and Specification in bid document. Do we allow to use this Panel ?

No objection on origin in tender

Steel Structure

Would it be allow to supply Hot Dip Galvanized which is corrosion free and durable as per the specification in bid document but indian origin.

Standard equivalent to EU as per bid document.

Night Light- Lamp

Would it work if we supply lights as specified in tender but indian origin but equivalent to EU Standard.

Solar Power Sizing F2 Post-SP46-24, 37 KW

75KWp- Consider Panel Double in Size with respect to Pump. Can you share the formula and design for the same. as per contractor 45- 50KWp is enough. Please advise.

Do not consider the pump power, and stick to minimal specifications which allow to get minimal discharge requested

Solar Power Sizing

Position C1 (R10/11)-SP46-21, 37 KW

(5)

Solar Power Sizing

Station C2 (R3/4)-SP46-21, 37 KW

CD-T

Manual Shuttle- F4.6 & C2.6

Can you please give us more detail on this with purpose

This is normal change over to switch solar source to genset. Refer to section 5.7.7, page 44.

4. 05/03/2021

Projet pilote : existe-t-il un rapport sur le mode de fonctionnement ? Les produits utilisés ?

Il n’existe pas encore de rapport sur le système fonctionnant à l’heure actuelle à Mbuji Mayi, le système est tout juste en fonctionnent. Les générateurs sont de marque CUMMINS, comme les nouveaux installés. Les convertisseurs de marque Danfoss (Vacon 37 KW), les pompes de marque Grundfos et les modules demi cellule monocristallin 330 Wc.

Quel est le système de déclenchement de la pompe utilisé actuellement, si le réservoir existe déjà et que les pompes tournent ?

Actuellement, pas de système de déclenchement automatique des pompes.

Commande manuelle

Caractéristique technique des générateurs thermiques existants ? Voir tableau de dimensionnement. Générateurs de marque CUMMINS 125 KVA.

Types et caractéristiques des moteurs immergés installés ? Voir tableau de dimensionnement pour les modèles des pompes utilisées.

Se reporter à la document technique correspondante au besoin.

Est-ce certain que les convertisseur VACON existants ne sont pas encore programmés pour fonctionnement en solaire ? Ne sont-ils pas équipés du MPPT développé par Grundfos ? Peut-on avoir les données de programmation actuelles de ces convertisseurs ?

Ils ne sont pas encore spécifiquement programmés pour le fonctionnement des pompes à équiper.

Ils sont à programmer sur place avec le personnel qualifié à mobiliser, d’où la nécessité d’un personnel hautement qualifié sur terrain.

(6)

Des filtres type SINUS ou autres impédances moteurs ont-elles été installées avec les convertisseurs VACON existants ? Non

Coffret de commande de la pompe : cette fonction n'est-elle pas remplie actuellement par les convertisseurs ? Notamment VACON ?

Oui, le convertisseur Vacon joue le rôle de coffret de commande de la pompe avec les protections ad ’hoc. Le générateur y est aussi raccordé via l’inverseur de source.

Câble : il est demandé de s'assurer que la perte de voltage sur le câble n'excède pas 3%. Il est également dit que le câble existant peut être employé (ce qui est préférable, sous peine de devoir sortir la pompe du puit). Mais nous n'avons aucune donnée sur la section de ce câble (ni la marque / le modèle). Pourrait-on avoir ces données ?

Pour tous les réseaux à équiper : câble de 35 mm² sauf pour le réseau R2, câble de 25 mm².
