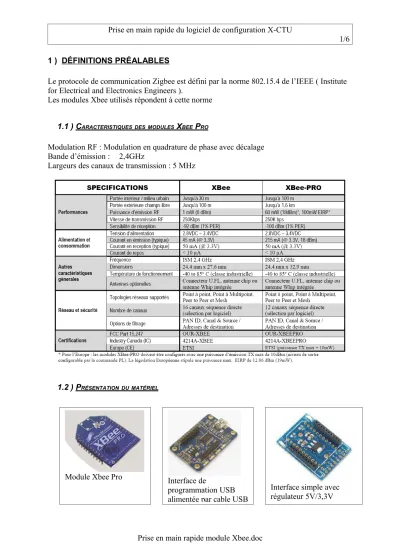

1/6 1 ) DÉFINITIONS PRÉALABLES
Le protocole de communication Zigbee est défini par la norme 802.15.4 de l’IEEE ( Institute for Electrical and Electronics Engineers ).
Les modules Xbee utilisés répondent à cette norme
1.1 ) CARACTERISTIQUESDESMODULES XBEE PRO
Modulation RF : Modulation en quadrature de phase avec décalage Bande d’émission : 2,4GHz
Largeurs des canaux de transmission : 5 MHz
1.2 ) PRÉSENTATIONDUMATÉRIEL
3/6
2 ) INSTALLATION DU LOGICIEL DE CONFIGURATION X-CTU
Cela ne pose pas de problème. Exécuter XCTU5250.exe et installer les drivers USB (FTDI_Windows_Driver_Setup.exe )
3 ) LANCEMENT DU LOGICIEL X-CTU
4 ) DÉCLARATION ET TEST DU PORT DE COMMUNICATION AVEC LE MODULE
Par défaut, le réglage des paramètres de communication série sont 9600bauds, 8 bits, pas de stop, pas de control de flux.
Créer un raccourci sur le bureau et lancez le.
5.1 ) DÉFINITIONDUTYPEDU MODULE.
5.2 ) SÉLECTIONDUCANAL RF DE COMMUNICATION
Le module peut émettre en RF sur 10 canaux différents ( Cf doc). Le canal doit être le même pour les 2 modules Le module est de type End Device se qui permet une communication partagée
5/6
5.3 ) DÉFINITIONDE L’ADRESSE DUMODULEEN COURSDE CONFIGURATION
5.4 ) DÉFINITIONDE LAPARTIEHAUTEDE L’ADRESSEDUMODULE DEDESTINATION ( 8BITS ).
5.5 ) DÉFINITIONDE LAPARTIEBASSEDE L’ADRESSEDUMODULE DEDESTINATION ( 8BITS ).
La partie haute de l’adresse du module de destination doit être ‘0’
pour que le module en cours de configuration s’appaire avec le module de destination
L’adresse du module en cours de configuration est donc $0001.
On est en adresse courte (16 bits ) car MY≤ $FFFE
5.7 ) DÉFINITIONDES PARAMÈTRESDECOMMUNICATION SÉRIE
!!!!!!!!!!!!!!!!!!!! A FAIRE !!!!!!!!!!!!!!!!!!!!!!!!!!!!!!
5.8 ) SAUVEGARDEDELACONFIGURATION
La puissance d’émission du module peut être réglée ( Elle influe sur la portée du module )
Ne pas oublier d’écrire la nouvelle configuration dans le module Xbbee.
