IUT CACHAN Page 1 sur 1 S.POUJOULY

S2>S3 & APP1>2 DUT GEii1 UPSaclay - IUT Cachan - GE1 poujouly.net Bonbon n°6

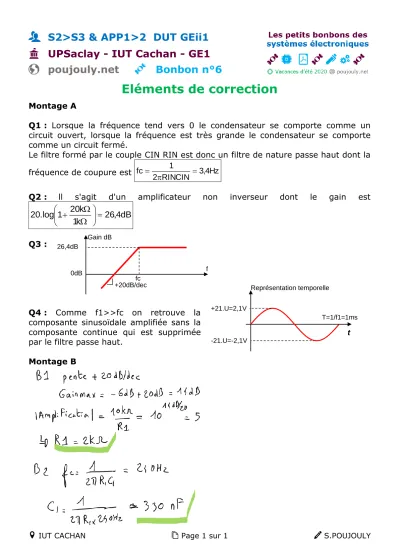

Eléments de correction

Montage A

Q1 : Lorsque la fréquence tend vers 0 le condensateur se comporte comme un circuit ouvert, lorsque la fréquence est très grande le condensateur se comporte comme un circuit fermé.

Le filtre formé par le couple CIN RIN est donc un filtre de nature passe haut dont la fréquence de coupure est 3,4Hz

RINCIN 2

fc 1 =

= 

Q2 : ll s'agit d'un amplificateur non inverseur dont le gain est dB

4 , k 26

1 k 1 20 log .

20 =

 

 + 

Q3 :

Q4 : Comme f1>>fc on retrouve la composante sinusoïdale amplifiée sans la composante continue qui est supprimée par le filtre passe haut.

Montage B

f fc

+20dB/dec 0dB

Gain dB 26,4dB

t

Représentation temporelle +21.U=2,1V

-21.U=-2,1V

T=1/f1=1ms
