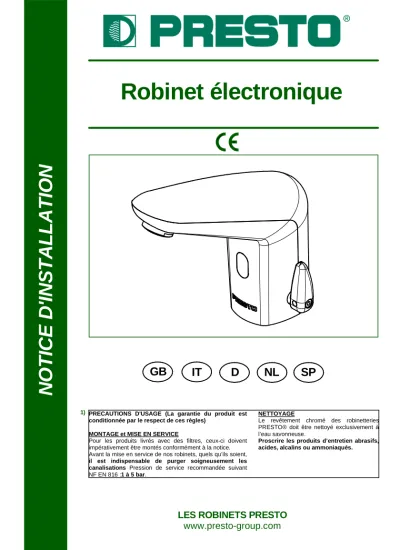

N O T IC E D 'I N S T A L L A T IO N
LES ROBINETS PRESTO www.presto-group.com
Robinet électronique
1)
GB IT D NL SP
PRECAUTIONS D'USAGE (La garantie du produit est conditionnée par le respect de ces règles)
MONTAGE et MISE EN SERVICE
Pour les produits livrés avec des filtres, ceux-ci doivent impérativement être montés conformément à la notice.
Avant la mise en service de nos robinets, quels qu’ils soient, il est indispensable de purger soigneusement les canalisations Pression de service recommandée suivant NF EN 816 :1 à 5 bar.
NETTOYAGE
Le revêtement chromé des robinetteries PRESTO® doit être nettoyé exclusivement à l’eau savonneuse.
Proscrire les produits d’entretien abrasifs, acides, alcalins ou ammoniaqués.
FRANCAIS
Réf. 55050 Réf. 55051
Réf. 55161 Réf. 55150
Réf. 55152
Réf. 55151 Réf. 55153
Réf. 55060 Réf. 55062
Réf. 55160 Réf. 55162
Réf. 55163
Réf. 55164 Réf. 55061
55050 55051 55150 55152 55151 55153 55060 55062 55160 55162 55163 55164 55061
Mitigeur
Réf Simple Alimentation
pile lithium CRP2 6V DC Mitigeur
sans manette
Rinçage régulier
Flexibles écrou femelle 3/8" L 350 mm + joint filtre
Anti retour
NF Aérateur
limiteur 6l/mn Commande de
bonde Brise jet
laminaire 8l/mn
Auto collant signalisation Flexibles PEX
écrou femelle 3/8" L 350 mm + joint filtre
x x x x x
x x x x x
x x x x x
x x x x x x
x
x x x x
x
x x x x x
x x x x
x x x x x
x x x x x
x x x x x x
x
x x x x
x
x x x x x
x x x x x
x x x x x x x x x x x x
Alimentation sécurisée 230V/7V - 2,1W étanche IP65
2) 3) 4) 5) 6) 7) 8) 9) 10) 11) 12) 13) 14) 15) 16)
Robinet d'arrêt MM G3/8"
x x x x x x x x x x x x x
FRANCAIS
Bar Débit (L/mn)
0 1 2 3 4 5 6 7 8
0 1 2 3 4 5
Brise jet laminaire Aérateur
Mise en service
A
B
C
B
C
Alimentation 230 V AC par câble 2 x 0,5 mm² mini. Diamètre 6 à 8,5 mm.
Débrancher l'alimentation avant toute intervention sur le robinet.
Le transformateur est équipé d'une protection thermique contre les surcharges.
En cas de fonctionnement de celle-ci, il est nécessaire de couper l'alimentation électrique pendant 30 secondes pour la réarmer, après avoir supprimé la cause du défaut.
2 1
1
OK
OK AUTO
3
Joint filtre
fourni
Courbe de débit
!
17)
21)
20)
27) 22)
24) 19)
26) 25) 23)
230 VAC / 7VDC
230 VAC
A
1
4 3 2
6 6
HEXA 12
7
5
!
27
73
Fixation : 2 vis Ø 4,5 maxi
Haut
Bas 28)
29)
30)
O 35
Afin de garantir le bon fonctionnement de la robinetterie électronique, nous préconisons de ne pas installer ces produits face à un miroir ou tout autre objet brillant ou réfléchissant. Ne pas installer non plus deux robinetteries face à face.
51)
Robinet d'arrêt droit Réf. 29860
!
FRANCAIS
Pour obtenir de l'eau à 40° C en position "chaud", placer le butée crantée comme suit en fonction de la température de l'eau chaude.(Pour eau froide 15°C et pressions équilibrées).
Mitigeur / réglage butée eau chaude
60°C 70°C 50°C
Température eau chaude d'alimentation
55°C 65°C
1 HEXA 3
2
-
+
Position de livraison
Pour obtenir de l'eau à 40° C tourner l'axe de mitigeage avec un tournevis suivant la flèche comme suit jusqu'a obtention de la température désirée
1 HEXA 3 2
Modèles avec rinçage régulier /
Un écoulement de 30 secondes est effectué 72 heures après la dernière utilisation, puis toutes les 72 heures ensuite,afin d'empêcher la stagnation de l'eau et de diminuer le risque d'apparition des légionelles.
Position de livraison
32)33)
34)
35)
36)
37)
38)
39)
Mitigeur sans manette / réglage butée eau chaude
Pression de fonctionnement recommandée : 0,1 MPa (1bar) à 0,5 MPa (5bar).
Pression de fonctionnement limite : 0,05 MPa (0,5 bar) à 0,8 MPa (8bar).
Indice de protection robinet IP54.
31)
FRANCAIS
MAINTENANCE
4 4
8 6
7
Remplacement de la pile réf. 90941 PILE USEE
LED clignote en continu,utilisation condamnée.
3
1 2
HEXA 3
5
Pile Lithium 6V CRP2 Réf. 90941
Remplacement de l'électrovanne réf. 90944
1 2
HEXA 3
5
4
HEXA 3
7 6
! Joint
Electrovanne Réf. 90944 4
3
3
40)41)
42)
43)
44)
45)
46)
47)
Remplacement joint
FRANCAIS
4
Remplacement du circuit
7
8
5 6
Circuit secteur Réf. 90943 Circuit pile réf. 90942
HEXA 3 1
2
HEXA 3 1
2 5
6
7
8
Circuit secteur Réf. 90943 4
3
3
4 3
3
48)49)
49)
50)
50)
C e d o c u m e n t n 'e s t p a s c o n tr a c tu e l; n o u s n o u s r é s e rv o n s l e dr o it d e m o d if ie r le s c a ra c té ri s ti q u e s d e n o s pr o d u it s s a n s pr é a v is .
Circuit pile Réf. 90942
51) For proper operation of the sensor tapware, avoid installing these products facing a mirror or any other reflective surfaces.
Do not install 2 sensor taps facing one another.
51) Per un funzionamento coretto della rubinetteria elettronica , non installare i prodotti di fronte a specchio o oltre superfici riflettenti. Non
51) Für richtige Funktionsweise ist es zu vermeiden, die elektronischen Armaturen gegenüber einem Spiegel oder reflektierender Flächen zu installieren. Zwei elektronische Armaturen nicht einander gegenüber installieren.
51) Para un buen funcionamiento de las griferías electrónicas, evitar instalar los productos frente a un espejo o a cualquiera superficie reflectante. No instalar una grifería electrónica frente a otra.
