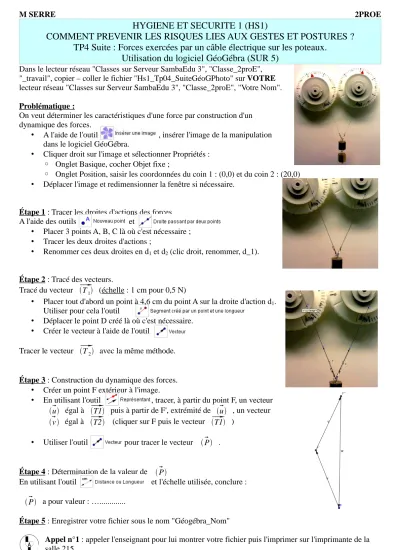

M SERRE 2PROE
HYGIENE ET SECURITE 1 (HS1)
COMMENT PREVENIR LES RISQUES LIES AUX GESTES ET POSTURES ? TP4 Suite : Forces exercées par un câble électrique sur les poteaux.
Utilisation du logiciel GéoGébra (SUR 5)
Dans le lecteur réseau "Classes sur Serveur SambaEdu 3", "Classe_2proE",
"_travail", copier – coller le fichier "Hs1_Tp04_SuiteGéoGPhoto" sur VOTRE lecteur réseau "Classes sur Serveur SambaEdu 3", "Classe_2proE", "Votre Nom".
Problématique :
On veut déterminer les caractéristiques d'une force par construction d'un dynamique des forces.
• A l'aide de l'outil , insérer l'image de la manipulation dans le logiciel GéoGébra.
• Cliquer droit sur l'image et sélectionner Propriétés :
◦ Onglet Basique, cocher Objet fixe ;
◦ Onglet Position, saisir les coordonnées du coin 1 : (0,0) et du coin 2 : (20,0)
• Déplacer l'image et redimensionner la fenêtre si nécessaire.
Étape 1 : Tracer les droites d'actions des forces.
A l'aide des outils et
• Placer 3 points A, B, C là où c'est nécessaire ;
• Tracer les deux droites d'actions ;
• Renommer ces deux droites en d1 et d2 (clic droit, renommer, d_1).
Étape 2 : Tracé des vecteurs.
Tracé du vecteur T1 (échelle : 1 cm pour 0,5 N)
• Placer tout d'abord un point à 4,6 cm du point A sur la droite d'action d1. Utiliser pour cela l'outil
• Déplacer le point D créé là où c'est nécessaire.
• Créer le vecteur à l'aide de l'outil
Tracer le vecteur T2 avec la même méthode.
Étape 3 : Construction du dynamique des forces.
• Créer un point F extérieur à l'image.
• En utilisant l'outil , tracer, à partir du point F, un vecteur
u égal à T1 puis à partir de F', extrémité de u , un vecteur
v égal à T2 (cliquer sur F puis le vecteur T1 )
• Utiliser l'outil pour tracer le vecteur P .
Étape 4 : Détermination de la valeur de P
En utilisant l'outil et l'échelle utilisée, conclure :
P a pour valeur : …...
Étape 5 : Enregistrer votre fichier sous le nom "Géogébra_Nom"
Appel n°1 : appeler l'enseignant pour lui montrer votre fichier puis l'imprimer sur l'imprimante de la salle 215.
