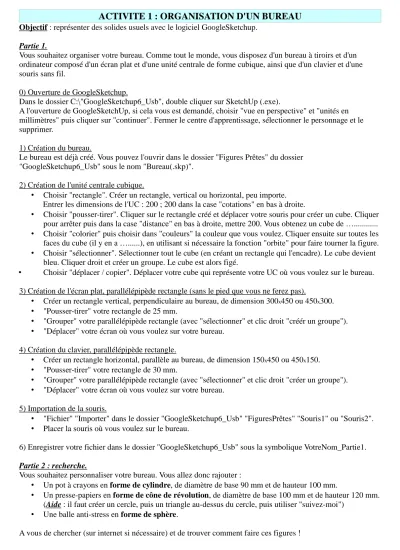

ACTIVITE 1 : ORGANISATION D'UN BUREAU
Objectif : représenter des solides usuels avec le logiciel GoogleSketchup.
Partie 1.
Vous souhaitez organiser votre bureau. Comme tout le monde, vous disposez d'un bureau à tiroirs et d'un ordinateur composé d'un écran plat et d'une unité centrale de forme cubique, ainsi que d'un clavier et d'une souris sans fil.
0) Ouverture de GoogleSketchup.
Dans le dossier C:\"GoogleSketchup6_Usb", double cliquer sur SketchUp (.exe).
A l'ouverture de GoogleSketchUp, si cela vous est demandé, choisir "vue en perspective" et "unités en millimètres" puis cliquer sur "continuer". Fermer le centre d'apprentissage, sélectionner le personnage et le supprimer.
1) Création du bureau.
Le bureau est déjà créé. Vous pouvez l'ouvrir dans le dossier "Figures Prêtes" du dossier
"GoogleSketchup6_Usb" sous le nom "Bureau(.skp)".
2) Création de l'unité centrale cubique.
• Choisir "rectangle". Créer un rectangle, vertical ou horizontal, peu importe.
Entrer les dimensions de l'UC : 200 ; 200 dans la case "cotations" en bas à droite.
• Choisir "pousser-tirer". Cliquer sur le rectangle créé et déplacer votre souris pour créer un cube. Cliquer pour arrêter puis dans la case "distance" en bas à droite, mettre 200. Vous obtenez un cube de …...
• Choisir "colorier" puis choisir dans "couleurs" la couleur que vous voulez. Cliquer ensuite sur toutes les faces du cube (il y en a …...), en utilisant si nécessaire la fonction "orbite" pour faire tourner la figure.
• Choisir "sélectionner". Sélectionner tout le cube (en créant un rectangle qui l'encadre). Le cube devient bleu. Cliquer droit et créer un groupe. Le cube est alors figé.
• Choisir "déplacer / copier". Déplacer votre cube qui représente votre UC où vous voulez sur le bureau.
3) Création de l'écran plat, parallélépipède rectangle (sans le pied que vous ne ferez pas).
• Créer un rectangle vertical, perpendiculaire au bureau, de dimension 300x450 ou 450x300.
• "Pousser-tirer" votre rectangle de 25 mm.
• "Grouper" votre parallélépipède rectangle (avec "sélectionner" et clic droit "créér un groupe").
• "Déplacer" votre écran où vous voulez sur votre bureau.
4) Création du clavier, parallélépipède rectangle.
• Créer un rectangle horizontal, parallèle au bureau, de dimension 150x450 ou 450x150.
• "Pousser-tirer" votre rectangle de 30 mm.
• "Grouper" votre parallélépipède rectangle (avec "sélectionner" et clic droit "créer un groupe").
• "Déplacer" votre écran où vous voulez sur votre bureau.
5) Importation de la souris.
• "Fichier" "Importer" dans le dossier "GoogleSketchup6_Usb" "FiguresPrêtes" "Souris1" ou "Souris2".
• Placer la souris où vous voulez sur le bureau.
6) Enregistrer votre fichier dans le dossier "GoogleSketchup6_Usb" sous la symbolique VotreNom_Partie1.
Partie 2 : recherche.
Vous souhaitez personnaliser votre bureau. Vous allez donc rajouter :
• Un pot à crayons en forme de cylindre, de diamètre de base 90 mm et de hauteur 100 mm.
• Un presse-papiers en forme de cône de révolution, de diamètre de base 100 mm et de hauteur 120 mm.
(Aide : il faut créer un cercle, puis un triangle au-dessus du cercle, puis utiliser "suivez-moi")
• Une balle anti-stress en forme de sphère.
A vous de chercher (sur internet si nécessaire) et de trouver comment faire ces figures !
