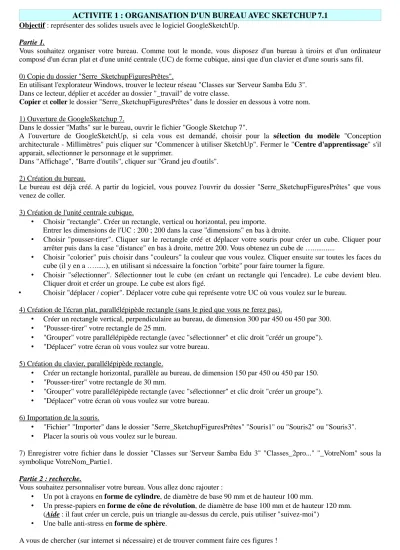

ACTIVITE 1 : ORGANISATION D'UN BUREAU AVEC SKETCHUP 7.1 Objectif : représenter des solides usuels avec le logiciel GoogleSketchUp.
Partie 1.
Vous souhaitez organiser votre bureau. Comme tout le monde, vous disposez d'un bureau à tiroirs et d'un ordinateur composé d'un écran plat et d'une unité centrale (UC) de forme cubique, ainsi que d'un clavier et d'une souris sans fil.
0) Copie du dossier "Serre_SketchupFiguresPrêtes".
En utilisant l'explorateur Windows, trouver le lecteur réseau "Classes sur 'Serveur Samba Edu 3".
Dans ce lecteur, déplier et accéder au dossier "_travail" de votre classe.
Copier et coller le dossier "Serre_SketchupFiguresPrêtes" dans le dossier en dessous à votre nom.
1) Ouverture de GoogleSketchup 7.
Dans le dossier "Maths" sur le bureau, ouvrir le fichier "Google Sketchup 7".
A l'ouverture de GoogleSketchUp, si cela vous est demandé, choisir pour la sélection du modèle "Conception architecturale - Millimètres" puis cliquer sur "Commencer à utiliser SketchUp". Fermer le "Centre d'apprentissage" s'il apparait, sélectionner le personnage et le supprimer.
Dans "Affichage", "Barre d'outils", cliquer sur "Grand jeu d'outils".
2) Création du bureau.
Le bureau est déjà créé. A partir du logiciel, vous pouvez l'ouvrir du dossier "Serre_SketchupFiguresPrêtes" que vous venez de coller.
3) Création de l'unité centrale cubique.
• Choisir "rectangle". Créer un rectangle, vertical ou horizontal, peu importe.
Entrer les dimensions de l'UC : 200 ; 200 dans la case "dimensions" en bas à droite.
• Choisir "pousser-tirer". Cliquer sur le rectangle créé et déplacer votre souris pour créer un cube. Cliquer pour arrêter puis dans la case "distance" en bas à droite, mettre 200. Vous obtenez un cube de …...
• Choisir "colorier" puis choisir dans "couleurs" la couleur que vous voulez. Cliquer ensuite sur toutes les faces du cube (il y en a …...), en utilisant si nécessaire la fonction "orbite" pour faire tourner la figure.
• Choisir "sélectionner". Sélectionner tout le cube (en créant un rectangle qui l'encadre). Le cube devient bleu.
Cliquer droit et créer un groupe. Le cube est alors figé.
• Choisir "déplacer / copier". Déplacer votre cube qui représente votre UC où vous voulez sur le bureau.
4) Création de l'écran plat, parallélépipède rectangle (sans le pied que vous ne ferez pas).
• Créer un rectangle vertical, perpendiculaire au bureau, de dimension 300 par 450 ou 450 par 300.
• "Pousser-tirer" votre rectangle de 25 mm.
• "Grouper" votre parallélépipède rectangle (avec "sélectionner" et clic droit "créér un groupe").
• "Déplacer" votre écran où vous voulez sur votre bureau.
5) Création du clavier, parallélépipède rectangle.
• Créer un rectangle horizontal, parallèle au bureau, de dimension 150 par 450 ou 450 par 150.
• "Pousser-tirer" votre rectangle de 30 mm.
• "Grouper" votre parallélépipède rectangle (avec "sélectionner" et clic droit "créer un groupe").
• "Déplacer" votre écran où vous voulez sur votre bureau.
6) Importation de la souris.
• "Fichier" "Importer" dans le dossier "Serre_SketchupFiguresPrêtes" "Souris1" ou "Souris2" ou "Souris3".
• Placer la souris où vous voulez sur le bureau.
7) Enregistrer votre fichier dans le dossier "Classes sur 'Serveur Samba Edu 3" "Classes_2pro..." "_VotreNom" sous la symbolique VotreNom_Partie1.
Partie 2 : recherche.
Vous souhaitez personnaliser votre bureau. Vous allez donc rajouter :
• Un pot à crayons en forme de cylindre, de diamètre de base 90 mm et de hauteur 100 mm.
• Un presse-papiers en forme de cône de révolution, de diamètre de base 100 mm et de hauteur 120 mm.
(Aide : il faut créer un cercle, puis un triangle au-dessus du cercle, puis utiliser "suivez-moi")
• Une balle anti-stress en forme de sphère.
A vous de chercher (sur internet si nécessaire) et de trouver comment faire ces figures !
