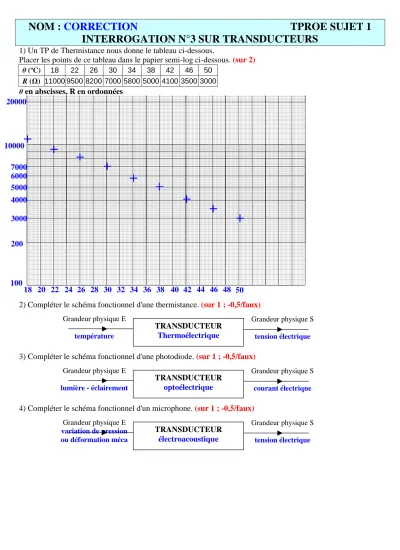

NOM : CORRECTION TPROE SUJET 1 INTERROGATION N°3 SUR TRANSDUCTEURS
1) Un TP de Thermistance nous donne le tableau ci-dessous.
Placer les points de ce tableau dans le papier semi-log ci-dessous. (sur 2)
θ (ºC) 18 22 26 30 34 38 42 46 50
R (Ω) 11000 9500 8200 7000 5800 5000 4100 3500 3000 θ en abscisses, R en ordonnées
2) Compléter le schéma fonctionnel d'une thermistance. (sur 1 ; -0,5/faux)
3) Compléter le schéma fonctionnel d'une photodiode. (sur 1 ; -0,5/faux)
4) Compléter le schéma fonctionnel d'un microphone. (sur 1 ; -0,5/faux) Grandeur physique E
température
Grandeur physique S tension électrique TRANSDUCTEUR
Thermoélectrique
Grandeur physique E lumière - éclairement
Grandeur physique S courant électrique TRANSDUCTEUR
optoélectrique
Grandeur physique E variation de pression ou déformation méca
Grandeur physique S tension électrique TRANSDUCTEUR
électroacoustique 18 20 22 24 26 28 30 32 34 36 38
100 200 3000 4000 5000 6000 7000 10000
20000
40 42 44 46 48 50
NOM : CORRECTION TPROE SUJET 2 INTERROGATION N°3 SUR TRANSDUCTEURS
1) Un TP de Thermistance nous donne le tableau ci-dessous.
Placer les points de ce tableau dans le papier semi-log ci-dessous. (sur 2)
θ (ºC) 16 20 24 28 32 36 40 44 48
R (Ω) 13000 10000 8900 7500 6400 5400 4600 3800 3200 θ en abscisses, R en ordonnées
2) Compléter le schéma fonctionnel d'une thermistance. (sur 1 ; -0,5/faux)
3) Compléter le schéma fonctionnel d'un haut-parleur. (sur 1 ; -0,5/faux)
4) Compléter le schéma fonctionnel d'un phototransistor. (sur 1 ; -0,5/faux) Grandeur physique E
tension électrique
Grandeur physique S déformation méca TRANSDUCTEUR
électroacoustique
Grandeur physique E lumière - éclairement
Grandeur physique S courant électrique TRANSDUCTEUR
optoélectrique Grandeur physique E
température
Grandeur physique S tension électrique TRANSDUCTEUR
Thermoélectrique 16 18 20 22 24 26 28 30 32 34 36
100 200 3000 4000 5000 6000 7000 10000
20000
38 40 42 44 46 48
