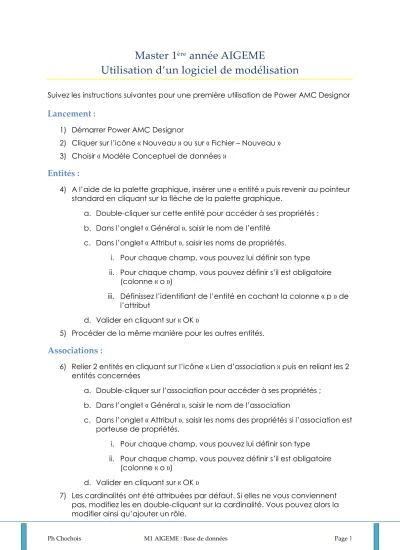

Master 1
èreannée AIGEME
Utilisation d’un logiciel de modélisation
Suivez les instructions suivantes pour une première utilisation de Power AMC Designor
Lancement :
1) Démarrer Power AMC Designor
2) Cliquer sur l’icône « Nouveau » ou sur « Fichier – Nouveau » 3) Choisir « Modèle Conceptuel de données »
Entités :
4) A l’aide de la palette graphique, insérer une « entité » puis revenir au pointeur standard en cliquant sur la flèche de la palette graphique.
a. Double-cliquer sur cette entité pour accéder à ses propriétés : b. Dans l’onglet « Général », saisir le nom de l’entité
c. Dans l’onglet « Attribut », saisir les noms de propriétés.
i. Pour chaque champ, vous pouvez lui définir son type ii. Pour chaque champ, vous pouvez définir s’il est obligatoire
(colonne « o »)
iii. Définissez l’identifiant de l’entité en cochant la colonne « p » de l’attribut
d. Valider en cliquant sur « OK »
5) Procéder de la même manière pour les autres entités.
Associations :
6) Relier 2 entités en cliquant sur l’icône « Lien d’association » puis en reliant les 2 entités concernées
a. Double-cliquer sur l’association pour accéder à ses propriétés ; b. Dans l’onglet « Général », saisir le nom de l’association
c. Dans l’onglet « Attribut », saisir les noms des propriétés si l’association est porteuse de propriétés.
i. Pour chaque champ, vous pouvez lui définir son type ii. Pour chaque champ, vous pouvez définir s’il est obligatoire
(colonne « o »)
d. Valider en cliquant sur « OK »
7) Les cardinalités ont été attribuées par défaut. Si elles ne vous conviennent
pas, modifiez les en double-cliquant sur la cardinalité. Vous pouvez alors la
modifier ainsi qu’ajouter un rôle.
Ph Chochois M1 AIGEME : Base de données Page 2
8) Procéder de la même manière pour les autres associations binaires, y compris pour les réflexives.
9) Vous pouvez, à votre guise, modifier l’emplacement des objets en effectuant un « cliquer-déplacer »
Cas particulier des ternaires :
10) Pour créer une association ternaire, cliquer sur l’icône « Association » pour placer l’association sur le schéma.
11) Double-cliquer sur l’association pour accéder à ses propriétés…
12) Relier l’association à l’entité en cliquant sur l’icône « Lien d’association ».
Commentaires :
13) Vous pouvez ajouter un commentaire sur votre diagramme en utilisant l’icône
« Notes » de la palette graphique.
14) Vous pouvez modifier les paramètres du texte en effectuant un « clic-droit » sur le titre et en accédant à ses propriétés.
Texte :
15) Vous pouvez ajouter un texte à votre modèle en utilisant l’icône « Zone de texte » de la palette graphique.
16) Vous pouvez modifier les paramètres du texte (taille, couleur…) en effectuant un « clic-droit » sur le texte.
Titre :
17) Vous pouvez ajouter un titre à votre modèle en utilisant l’icône « Titre » de la palette graphique.
18) Vous pouvez modifier les paramètres du titre en effectuant un « clic-droit » sur le titre et en accédant à ses propriétés.
Mise en forme et paramètres :
19) Vous pouvez aligner les symboles de manière automatique en allant dans le menu « Symbole- aligner »
20) Pour des besoins particuliers, vous pouvez choisir de masquer des symboles en allant dans le menu « Symbole – Afficher les symboles
21) En naviguant dans le panneau à gauche de votre fenêtre, vous avez accès à tous les objets de votre espace de travail. Dans votre espace de travail, vous pouvez avoir plusieurs modèles.
22) Vous pouvez modifier les paramètres du logiciel grâce aux options : a. « Outils – Options générales »
b. « Outils – Options du modèle »
c. « Outils – Préférences d’affichage »
Ph Chochois M1 AIGEME : Base de données Page 3
Sauvegarde :
23) Ne pas oublier de sauvegarder votre schéma en choisissant l’option « Fichier – Enregistrer sous ».
24) Ne pas oublier de sauvegarder votre espace de travail en choisissant l’option
« Fichier – Enregistrer l’espace de travail ».
Pour en savoir plus…
http://medias.obs-mip.fr/www/Activite/Formation/Informatique/Bdweb2/bdweb2003.html
