Tony Leparoux, professeur de physique-chimie

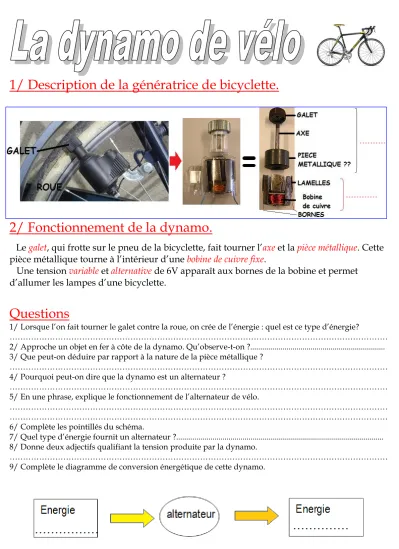

1/ Description de la génératrice de bicyclette.
2/ Fonctionnement de la dynamo.
Le galet, qui frotte sur le pneu de la bicyclette, fait tourner l’axe et la pièce métallique. Cette pièce métallique tourne à l’intérieur d’une bobine de cuivre fixe.
Une tension variable et alternative de 6V apparaît aux bornes de la bobine et permet d’allumer les lampes d’une bicyclette.
Questions
1/ Lorsque l’on fait tourner le galet contre la roue, on crée de l’énergie : quel est ce type d’énergie?
………
2/ Approche un objet en fer à côte de la dynamo. Qu’observe-t-on ?...
3/ Que peut-on déduire par rapport à la nature de la pièce métallique ?
………
4/ Pourquoi peut-on dire que la dynamo est un alternateur ?
………
5/ En une phrase, explique le fonctionnement de l’alternateur de vélo.
………
………
6/ Complète les pointillés du schéma.
7/ Quel type d’énergie fournit un alternateur ?...
8/ Donne deux adjectifs qualifiant la tension produite par la dynamo.
………
9/ Complète le diagramme de conversion énergétique de cette dynamo.
