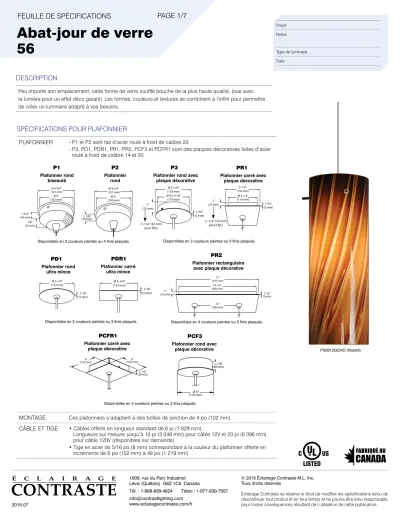

Abat-jour de verre 56

(1)

SPÉCIFICATIONS POUR PLAFONNIER

PLAFONNIER - P1 et P2 sont fait d’acier roulé à froid de calibre 20.

- P3, PD1, PDR1, PR1, PR2, PCF3 et PCFR1 sont des plaques décoratives faites d’acier roulé à froid de calibre 14 et 20.

MONTAGE Ces plafonniers s’adaptent à des boîtes de jonction de 4 po (102 mm).

CÂBLE ET TIGE • Câbles offerts en longueur standard de 6 pi (1 829 mm).

Longueurs sur mesure jusqu’à 10 pi (3 048 mm) pour câble 12V et 20 pi (6 096 mm) pour câble 120V (disponibles sur demande).

• Tige en acier de 5/16 po (8 mm) correspondant à la couleur du plafonnier offerte en incréments de 6 po (152 mm) à 48 po (1 219 mm).

DESCRIPTION

Peu importe son emplacement, cette forme de verre soufflé bouche de la plus haute qualité, joue avec la lumière pour un effet déco garanti. Les formes, couleurs et textures se combinent à l’infini pour permettre de créer un luminaire adapté à vos besoins.

5-1/4"

(133 mm) Ø 4-1/2"

(114 mm) 1"

(25 mm) 1/16"

(2 mm)

PR1 Plafonnier carré avec

plaque décorative

Ø 5-1/4"

(133 mm)

1/16"

(2 mm)

PD1 Plafonnier rond

ultra mince

Ø 5-1/4"

(133 mm)

1/16"

(2 mm)

PDR1 Plafonnier carré

ultra mince

Disponibles en 3 couleurs peintes ou 3 finis plaqués.

Ø 5-1/4"

(133 mm) Ø 4-11/16"

(119 mm) 1"

(25 mm)

1/16"

(2 mm)

P3 Plafonnier rond avec

Ø 4-3/4"

(121 mm) Ø 4"

(102 mm)

1-1/8"

(29 mm)

P2 Plafonnier

rond

Ø 4-3/4"

(121 mm) Ø 4"

(102 mm)

1-3/4"

(44 mm) 7/8"

(22 mm)

P1 Plafonnier rond

biseauté

6"

(152 mm)

6"

(152 mm)

1-1/2"

(38 mm)

PCFR1 Plafonnier carré avec

1"

(25 mm) 1/16"

(2 mm) 21"

(533 mm) 19-1/4"

(489 mm)

12"

(305 mm)

PR2

Plafonnier rectangulaire avec plaque décorative

Ø 6"

(152 mm) 1-7/8"

(48 mm)

PCF3 Plafonnier rond avec

(1-1/4" (32 mm) pour DEL)

PS5612GCHO (Illustré)

(2)

SPÉCIFICATIONS POUR CULOT À DEUX BROCHES (GY6.35) ET MR16

DOUILLE Universelle GY6.35/GX5.3

SOURCE

Lampes halogènes basse tension Puissance maximale : 50W

Lampe à deux broches (fournie) Lampe MR16 protégée seulement (non fournie) ALIMENTATION Convertisseur électronique 120V/12V

Convertisseur électronique 277V/12V (disponible avec culot à deux broches et sur tige seulement) GRADATION Compatible avec gradateurs électroniques à basse tension (ELV) ou incandescents (TRIAC).

HOMOLOGATION cULus E172892

SPÉCIFICATIONS POUR G9 (sur tige seulement)

DOUILLE Culot G9

SOURCE Lampe G9 pour tension de ligne (non fournie) ALIMENTATION Tension de ligne 120V

GRADATION Compatible avec gradateurs incandescents (TRIAC) HOMOLOGATION cULus E172892

SPÉCIFICATIONS POUR CULOT MOYEN/E26

DOUILLE E26 culot moyen

SOURCE Lampe 120V tension de ligne 100W maximum (non fournie) ALIMENTATION Tension de ligne 120V

GRADATION Compatible avec gradateurs incandescents (TRIAC) HOMOLOGATION cULus E172892

SPÉCIFICATIONS POUR GU24

DOUILLE GU24 culot à baïonnette

SOURCE Lampe GU24 pour tension de ligne (non fournie) ALIMENTATION Tension de ligne 120V

GRADATION Vérifier les gradateurs compatibles disponibles avec le manufacturier de lampe.

HOMOLOGATION cULus E303743

(3)

SUPPORT

RONDELLE GABY

RONDELLE FILETÉE

Rondelle Gaby faite d’alliage en acier.

Rondelle filetée faite d’aluminium de première qualité.

(pour DEL seulement)

SOURCE Lampes fluocompactes de 13W, 18W, 26W, 32W et 42W (non fournie) ALIMENTATION Ballast électronique universel 120V / 277V

GRADATION Aucune gradation disponible HOMOLOGATION cULus E303743

SPÉCIFICATIONS POUR DEL

INSTALLATION Pour les plafonniers PD1 et PDR1, une rallonge de boîte de jonction est fournie.

IRC + 90

TEMPÉRATURE

DE COULEUR 2 700K 3 000K

ALIMENTATION Pilote Magtech, sortie de puissance à courant constant

PUISSANCE Matrice de DEL Bridgelux de 6W. Procure un maintien du flux lumineux de plus de 70% après 50 000 heures d’opération (L

₇₀

).

Émet une lumière blanche sans point d’éclairage et une reproduction de couleur fidèle. Trois niveaux sur l’ellipse MacAdam.

FLUX LUMINEUX 270 lumens, 45 lumens/watt

TENSION 120V

GARANTIE Garantie de 5 ans sur le module DEL et le pilote.

GRADATION

Possibilité de gradation avec un gradateur électronique pour basse tension (ELV) à coupure de phase en aval (Leading Edge / Forward Phase) ou en amont (Trailing Edge / Reverse Phase) ou Incandescent (TRIAC).

Consulter notre site Web pour avoir la liste complète.

HOMOLOGATION cULus E357146

TC

RF

DIMENSIONS POUR 56

56

Ø 4-1/2 po (114,3 mm)

6 po à 16 po (152,4 à 406,4 mm) en incréments

de 2 po

(4)

CODE DE COMMANDE pour plafonnier à culot moyen/E26

PLAFONNIER COULEUR DU PLAFONNIER CÂBLE ET TIGE SYSTÈME DE

SUSPENSION PORTE-LAMPE

TC 2A

P1 P2P3 PD1 PDR1 PR1PR2

0102 05

04 04BR 12BR 13

Blanc Noir

Bronze architectural

Chrome Chrome brossé Étain brossé Étain satiné

BKWH

TISSU BKTST OT RTBRT BBT

Noir Blanc

Noir Argent Orange Rouge Brun Brun/Beige

TIGE06 12 18 2436 48

06 po 12 po 18 po 24 po 36 po 48 po

TC Rondelle Gaby 2A Culot moyen/

PEINT E26

PLAQUÉ

(Tige disponible seulement avec P1, P2, P3 et PR1) CÂBLE 120V

CODE DE COMMANDE pour plafonnier à deux broches et MR16

SUSPENSION PORTE-LAMPE TENSION

TC 1A

P1 P2 P3 PD1PDR1 PR1 PR2

01 02 05

04 04BR12BR 13

Blanc Noir

BK CO TIGE 06 12 1824 36 48

Noir Métal

06 po 12 po 18 po 24 po 36 po 48 po

TC Rondelle Gaby 1A Culot à deux broches et MR16

...

-2

Standard : 120V/12V 277V/12V PEINT

PLAQUÉ

(Tige disponible seulement avec P1, P2, P3 et PR1) (Disponible seulement avec P1 et P2)

CÂBLE COAXIAL 12V

EXEMPLE DE CODIFICATION POUR PLAFONNIER À DEUX BROCHES ET MR16 P 3 0 1 C O T C 1 A

PLAFONNIER

SYSTÈME DE SUSPENSION

PORTE-LAMPE COULEUR DU

PLAFONNIER CÂBLE

(Disponible avec culot à deux broches et avec tige seulement)

EXEMPLE DE CODIFICATION POUR PLAFONNIER À CULOT MOYEN/E26 P 3 0 5 1 2 T C 2 A

PLAFONNIER

PORTE-LAMPE

COULEUR DU PLAFONNIER TIGE

(5)

CODE DE COMMANDE pour plafonnier G9

PLAFONNIER COULEUR DU PLAFONNIER TIGE SYSTÈME DE SUSPENSION PORTE-LAMPE

TC 2B

P1

P2PR1 01

02 05

04 04BR 12BR 13

Blanc Noir

TIGE 0612 18 24 3648

06 po 12 po 18 po 24 po 36 po 48 po

TC Rondelle Gaby 2B G9

PEINT

PLAQUÉ

(Disponible seulement avec P1 et P2)

EXEMPLE DE CODIFICATION POUR PLAFONNIER G9 P 1 0 5 1 2 T C 2 B

PLAFONNIER

PORTE-LAMPE

COULEUR DU PLAFONNIER TIGE

CODE DE COMMANDE pour plafonnier GU24

PLAFONNIER COULEUR DU PLAFONNIER CÂBLE OU TIGE SYSTÈME DE SUSPENSION PORTE-LAMPE

TC 2C

P3PD1 PDR1 PR1

PEINT 01 02 05 PLAQUÉ 04BR 12BR 13

Blanc Noir

Chrome brossé Étain brossé Étain satiné

BK WH

BKT ST OTRT BRT BBT

Noir Blanc

Noir Argent Orange Rouge Brun Brun/Beige

TIGE06 12 18 2436 48

06 po 12 po 18 po 24 po 36 po 48 po

TC Rondelle Gaby 2C GU24

(Tige disponible seulement avec P3 et PR1) CÂBLE 120V

TISSU

EXEMPLE DE CODIFICATION POUR PLAFONNIER GU24 P R 1 0 1 B K T C 2 C

PLAFONNIER

PORTE-LAMPE

COULEUR DU PLAFONNIER

CÂBLE

(6)

Fluorescent disponible pour les abat-jour de 12 pouces (305 mm) et plus.

CODE DE COMMANDE pour plafonnier fluorescent

SUSPENSION PORTE-LAMPE WATTAGE

TC 3A

PCFR1

PCF3 PEINT

01 02 05 PLAQUÉ 04BR 12BR 13

Blanc Noir

CÂBLE BK CC TIGE06 12 18 2436 48

Noir Clair

06 po 12 po 18 po 24 po 36 po 48 po

TC Rondelle Gaby 3A Fluocompacte 13 18

42

13W DTT G24q-1 18W DTT G24q-2 18W TTT GX24q-2 26W DTT G24q-3 26W TTT GX24q-3 32W TTT GX24q-3 42W TTT GX24q-4

CODE DE COMMANDE pour plafonnier DEL

PLAFONNIER COULEUR DU PLAFONNIER CÂBLE ET TIGE SYSTÈME DE SUSPENSION PORTE-LAMPE TEMPÉRATURE DE

COULEUR

RF 4A

P3 PD1 PDR1PR1

PEINT 01 0205

PLAQUÉ 04BR12BR 13

Blanc

NoirBronze architectural

CÂBLE BK CO TIGE 06 1218 24 36 48

Noir Métal

06 po 12 po 18 po 24 po 36 po 48 po

RF Rondelle filetée 4A DEL -2

-3 2 700K 3 000K

EXEMPLE DE CODIFICATION POUR PLAFONNIER DEL P 3 0 1 C O R F 4 A - 2

PLAFONNIER

PORTE-LAMPE

CÂBLE

EXEMPLE DE CODIFICATION POUR PLAFONNIER FLUORESCENT P C F 3 0 1 C C T C 3 A 1 8

PLAFONNIER

PORTE-LAMPE

CÂBLE

WATTAGE

TEMPÉRATURE DE COULEUR

(7)

EXEMPLE DE CODIFICATION POUR ABAT-JOUR P S 5 6 1 6 G B L S F F

ABAT-JOUR LONGUEUR

FORME MATÉRIAU COULEUR

TEXTURE

CODE DE COMMANDE pour abat-jour

ABAT-

JOUR FORME LONGUEUR* MATÉRIAU COULEUR TEXTURE ASPECT

(Disponible avec la

texture claire seulement) TIGE

PS 56 G

PS 56 06

0810 12 14 16

6 pouces 8 pouces 10 pouces 12 pouces 14 pouces 16 pouces

G Verre BLS

GRSM

R

N

BK CAPCHO FUR NEP W EVA VAN

Bleu fumé Gris fumé Ambre fumé

Rouge

Naturel

Noir Cappuccino Chocolat Furia Neptune Blanc Eva Vanille

C FFICE LK LT1 LT2STR SW CFF ICE LKSW

C FFICE LK LT1 LT2STR SW ...

FF

C FF

Claire

Givrée intérieur/extérieur Ice

Lake

Lotus fleur givrée Lotus fleur lustrée Striée

Snow Claire

LakeSnow

Claire

Lake

Lotus fleur givrée Lotus fleur lustrée Striée

Snow

Standard : Intérieur blanc/

extérieur lustré Givrée intérieur/extérieur

Claire

Givrée intérieur/extérieur

A4A6

A4 A6

Bullé Granite

...

-TM Standard Tige de métal (Textures disponibles

seulement avec les longueurs de verre 8 po et 12 po)

(Textures disponibles seulement avec les longueurs de verre 8 po et 12 po)

* MED/E26 disponible pour les abat-jour de 10 pouces (254 mm) et plus.

Fluorescent disponible pour les abat-jour de 12 pouces (305 mm) et plus.

(seulement avec la source DEL)
