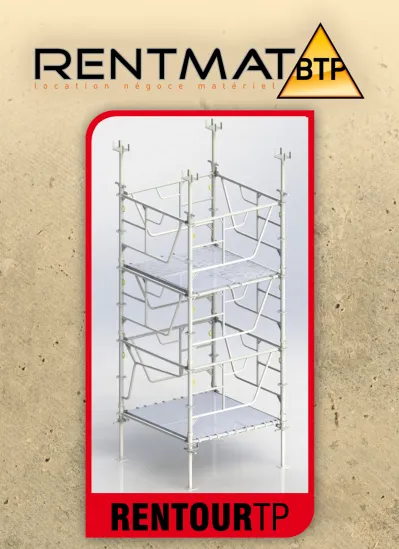

RENTOURTP
LES POINTS FOR TS UNE MISE EN ŒUVRE FACILE
PRÉSENTATION
Validée par des essais au CEBTP France, conçue pour être simple, la Rentour TP est une tour fabri- quée par ALTRAD Etaiement Coffrage sous la référence HD320.
Elle ne comporte que 4 éléments de base : le vérin de pied imperdable, la base de départ, le cadre de 1m courant ou de passage, le vérin fourche de tête.
De section carrée 150 x 150 cm, elle est compatible avec d’autres systèmes coffrants de RENTMAT (Rapideck, Topdalle) et ses rosaces tous les 50 cm offrent un entière compatibilité avec le système d’échafaudage multidirectionnel ALTRAD Plettac Metrix.
SIMPLICITÉ
• Montage logique et facile des éléments en sécurité depuis l’intérieur de la tour.
• Tous les éléments de brochage et grutage sont intégrés et mis automatiquement à la structure au montage.
PERFORMANCE
• Légèreté des pièces : l’élément le plus lourd est le cadre de base de 1,50m, son poids est de 15kg.
• Un test normalisé au CEBTP a été réalisé : résultat charge admissible 8t/pied (sortie de vérins haut et bas de maximum 40 cm).
Système de fixation à baïonnette
Ergot d’assemblage plein (résistance et longévité) Rosace de type Plettac Metrix (raideur des connexions très élevé)
Verrouillage par rotation antihoraire
Cloche en acier usinée (longévité et résistance).
Vérin de pied imperdable pour permettre le grutage
Anneau de levage intégré (de couleur jaune).
LES ÉLÉMENTS DE BASE LES ACCESSOIRES
Plancher acier 1500 x 300 mm ou 1500 x 200 mm (8.70 kg)
Plancher alu avec trappe 1500 mm avec système de verrouillage automatique (anti soulèvement)
ou plein (12.90 kg)
Lisse 1500 mm
Diagonale pour section 1500 x 1000 mm
Panier à cadre Rentour TP Console de circulation 1000 mm (3 plateaux 0.3m) Cadre 1500 x 1000 mm
Base 1500 mm Plaque de base
Cadre de passage 1500 x 1000 mm
Poteau 1000 mm
Rosace pour poteau de départ
9.50 kg
13.70 kg
Vérin fourche
8.60 kg
5.25 kg 0.6 kg
Vérin pied
9.70 kg 15 kg
13.75 kg
CONFIGURATIONS DES TOURS RENTOUR TP
RENTOUR TP D1
Hauteur mini : 126cm / Hauteur maxi : 162cm / 182cm
1.5 m
1.5 m
Pièce Plaque de base Vérin de pied Base départ Cadre principal Cadre accès Vérin Fourche Plancher acier Plancher acier Plancher alu Plancher alu 1.5m 1.5m 1.5m x 1m 1.5m x 1m 1.5m x 0.20m 1.5m x 0.30m plein 1.5m trappe 1.5m
Quantité 4 - 4 3 1 4 - - - -
Réf. PB RTTP-VERIMP110 RTTP-BASE150 RTTP-CA150 RTTP-CACCES150 RTTP-VERF RTTP-PLAC15020 RTTP-PLAC15030 RTTP-PLALU150 RTTP-PLALUT150
CONFIGURATION D’UNE RENTOUR TP
TYPE DE CONFIGURATION
HAUTEUR MINI HAUTEUR MAXI (Config. 8T/pied)
HAHUTEUR MAXI (Config. 6T/pied)
PLAQUE DE BASE VERIN DE PIED
BASE DE DEPAR T 1,5M
CADRE PRINCIPAL 1,5M X 1M CADRE PRINCIPAL 1,5M X 0.5M CADRE ACCES 1,5M X 1M
VERIN FOURCHE
PLANCHER ACIER 1,5M X 0,20M PLANCHER ACIER 1,5M X 0,30M PLANCHER AL U PLEIN 1,5M
PLANCHER AL U AVEC TR
APPE 1,5M
POIDS DES TOURS en kg
en men men mREFERENCEPBRTTP-VERIMP110RTTP-BASE150RTTP-CA150RTTP-CACCES150RTTP-VERFRTTP-PLAC15020RTTP-PLAC15030RTTP-PLALU150RTTP-PLALUT150 POlDS (kg)0,80 kg9,70 kg5,25 kg15,00 kg10.30 kg13.75 kg8,60 kg8,70 kg9,50 kg12,90 kg13,70 kg RentourTP-D11.261.621.824 - 4 3 - 1 4 - - - - 152,95 kg RentourTP-D1.51.462.022.224 - 4 3 4 1 4 - - - - 194,15 kg RentourTP-C1.52.022.512.91- 4 4 3 4 1 4 - - - - 220.75 kg RentourTP-C22.313.013.41- 4 4 7 - 1 4 - - 1 1 239,55 kg RentourTP-C33.314.014.41- 4 4 11- 1 4 1 4 1 1 346,25 kg RentourTP-C44.315.015.41- 4 4 15- 1 4 - - 2 2 386,15 kg RentourTP-C55.316.016.41- 4 4 19- 1 4 1 4 2 2 492,85 kg RentourTP-C66.317.017.41- 4 4 23- 1 4 - - 3 3 532,75 kg RentourTP-C77.318.018.41- 4 4 27- 1 4 1 4 3 3 639,45 kg RentourTP-C88.319.019.41- 4 4 31- 1 4 - - 4 4 679,35 kg La charge maximale de 8T/pied n’est obtenue qu’avec une sortie maximale des vérins de 40 cm COURSE DE DECINTRAGE NON PRISE EN COMPTE DANS LES HAUTEURS MINI La gamme du fabricant comprend un 1/2 cadre non disponible dans notre parc location.
RENTOUR TP RENTOUR TP
RENTOUR TP C3
Hauteur mini : 331cm / Hauteur maxi : 401cm / 441cm
RENTOUR TP C2
Hauteur mini : 231cm / Hauteur maxi : 301cm / 341cm
1.5m
1.5m 1.5m
1.5m
Pièce Vérin de pied Base départ Cadre principal Cadre accès Vérin Fourche Plancher acier Plancher acier Plancher alu Plancher alu 1.5m 1.5m x 1m 1.5m x 1m 1.5m x 0.20m 1.5m x 0.30m plein 1.5m trappe 1.5m
Quantité 4 4 7 1 4 - - 1 1
Réf. RTTP-VERIMP110 RTTP-BASE150 RTTP-CA150 RTTP-CACCES150 RTTP-VERF RTTP-PLAC15020 RTTP-PLAC15030 RTTP-PLALU150 RTTP-PLALUT150
Pièce Vérin de pied Base départ Cadre principal Cadre accès Vérin Fourche Plancher acier Plancher acier Plancher alu Plancher alu 1.5m 1.5m x 1m 1.5m x 1m 1.5m x 0.20m 1.5m x 0.30m plein 1.5m trappe 1.5m
Quantité 4 4 11 1 4 1 4 1 1
Réf. RTTP-VERIMP110 RTTP-BASE150 RTTP-CA150 RTTP-CACCES150 RTTP-VERF RTTP-PLAC15020 RTTP-PLAC15030 RTTP-PLALU150 RTTP-PLALUT150
RENTOUR TP RENTOUR TP
RENTOUR TP C5
Hauteur mini : 531cm / Hauteur maxi : 601cm / 641cm
RENTOUR TP C4
Hauteur mini : 431cm / Hauteur maxi : 501cm / 541cm
1.5m
1.5m 1.5m
1.5m
Pièce Vérin de pied Base départ Cadre principal Cadre accès Vérin Fourche Plancher acier Plancher acier Plancher alu Plancher alu 1.5m 1.5m x 1m 1.5m x 1m 1.5m x 0.20m 1.5m x 0.30m plein 1.5m trappe 1.5m
Quantité 4 4 15 1 4 - - 2 2
Réf. RTTP-VERIMP110 RTTP-BASE150 RTTP-CA150 RTTP-CACCES150 RTTP-VERF RTTP-PLAC15020 RTTP-PLAC15030 RTTP-PLALU150 RTTP-PLALUT150
Pièce Vérin de pied Base départ Cadre principal Cadre accès Vérin Fourche Plancher acier Plancher acier Plancher alu Plancher alu 1.5m 1.5m x 1m 1.5m x 1m 1.5m x 0.20m 1.5m x 0.30m plein 1.5m trappe 1.5m
Quantité 4 4 19 1 4 1 4 2 2
Réf. RTTP-VERIMP110 RTTP-BASE150 RTTP-CA150 RTTP-CACCES150 RTTP-VERF RTTP-PLAC15020 RTTP-PLAC15030 RTTP-PLALU150 RTTP-PLALUT150
RENTOUR TP
RENTOUR TP C6
Hauteur mini : 631cm / Hauteur maxi : 701cm / 741cm
RENTOUR TP
RENTOUR TP C7
Hauteur mini : 731cm / Hauteur maxi : 801cm / 841cm
1.5m 1.5m
1.5m 1.5m
Pièce Vérin de pied Base départ Cadre principal Cadre accès Vérin Fourche Plancher acier Plancher acier Plancher alu Plancher alu 1.5m 1.5m x 1m 1.5m x 1m 1.5m x 0.20m 1.5m x 0.30m plein 1.5m trappe 1.5m
Quantité 4 4 23 1 4 - - 3 3
Réf. RTTP-VERIMP110 RTTP-BASE150 RTTP-CA150 RTTP-CACCES150 RTTP-VERF RTTP-PLAC15020 RTTP-PLAC15030 RTTP-PLALU150 RTTP-PLALUT150
Pièce Vérin de pied Base départ Cadre principal Cadre accès Vérin Fourche Plancher acier Plancher acier Plancher alu Plancher alu 1.5m 1.5m x 1m 1.5m x 1m 1.5m x 0.20m 1.5m x 0.30m plein 1.5m trappe 1.5m
Quantité 4 4 27 1 4 1 4 3 3
Réf. RTTP-VERIMP110 RTTP-BASE150 RTTP-CA150 RTTP-CACCES150 RTTP-VERF RTTP-PLAC15020 RTTP-PLAC15030 RTTP-PLALU150 RTTP-PLALUT150
CINÉMATIQUE MONTAGE
PHASE 1 PHASE 2
PHASE 3
Montage de la base.
ATTENTION : Mettre les étiquettes vertes
« INTERIEUR » à l’intérieur du carré
Montage des vérins de base
Vérification du niveau de la tour
RENTOUR TP
RENTOUR TP C8
Hauteur mini : 831cm / Hauteur maxi : 901cm / 941cm
1.5m 1.5m
Pièce Vérin de pied Base départ Cadre principal Cadre accès Vérin Fourche Plancher acier Plancher acier Plancher alu Plancher alu 1.5m 1.5m x 1m 1.5m x 1m 1.5m x 0.20m 1.5m x 0.30m plein 1.5m trappe 1.5m
Quantité 4 4 31 1 4 - - 4 4
Réf. RTTP-VERIMP110 RTTP-BASE150 RTTP-CA150 RTTP-CACCES150 RTTP-VERF RTTP-PLAC15020 RTTP-PLAC15030 RTTP-PLALU150 RTTP-PLALUT150
PHASE 4
Montage du cadre d’accès
CINÉMATIQUE MONTAGE CINÉMATIQUE MONTAGE / DÉMONTAGE
Montage des autres cadres dans le sens antihoraire
Mise en place des plateaux nécessaires au montage
Les plateaux hauts sont toujours positionnés au plus haut à la dernière
connexion des cadres (de manière à toujours avoir un garde-corps périphérique)
PHASE 5
PHASE 6
PHASE 7
Verrouillage des clavettes des cadres
PHASE 8
PHASE 1
PHASE 9
PHASE 2
Montage des vérins fourche Réhausse de la tour
DÉMONTAGE
Démontage des vérins fourche Descendre le dernier niveau de plateau de 1m
CONFIGURATIONS / CHANTIERS
CINÉMATIQUE DÉMONTAGE
PHASE FINALE
Démontage des cadres Démontage des plateaux Intermédiaires
Répéter les opérations précédentes toujours en ajustant la sécurité au niveau inférieur à celui à démonter
Configuration avec des poutrelles et circulation et déport en
échafaudage Metrix
Configuration avec des panneaux Rapideck et circulation complète sur le niveau avec sécurité périphérique
SÉCURITÉ & ACCÈS
ÉTAIEMENT MATÉRIEL SPÉCIFIQUE PANNEAUX
DE COFFRAGE
