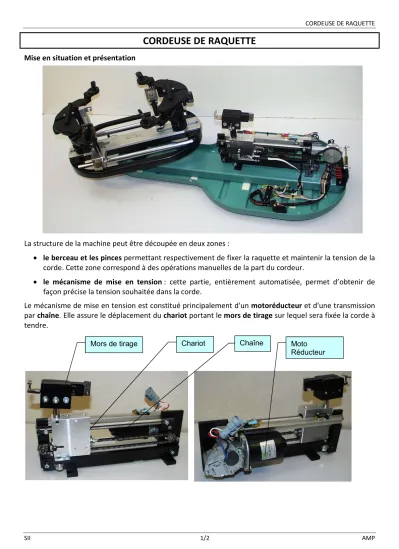

CORDEUSE DE RAQUETTE
SII 1/2 AMP
CORDEUSE DE RAQUETTE
Mise en situation et présentation
La structure de la machine peut être découpée en deux zones :
le berceau et les pinces permettant respectivement de fixer la raquette et maintenir la tension de la corde. Cette zone correspond à des opérations manuelles de la part du cordeur.
le mécanisme de mise en tension : cette partie, entièrement automatisée, permet d’obtenir de façon précise la tension souhaitée dans la corde.
Le mécanisme de mise en tension est constitué principalement d'un motoréducteur et d'une transmission par chaîne. Elle assure le déplacement du chariot portant le mors de tirage sur lequel sera fixée la corde à tendre.
Mors de tirage Chariot Moto
Réducteur Chaîne
CORDEUSE DE RAQUETTE
SII 2/2 AMP
Extrait du CdcF
Exigence Critères d’appréciation Niveaux Flexibilités
Tendre la corde sur la
raquette Tension maxi
Durée du déplacement du chariot
400 N 2 s
+ ou – 1%
+ ou – 0,3 s
Schéma du système de tension
Objectif : Déterminer le couple moteur en fonction de l’effort de mise sous tension de la corde
