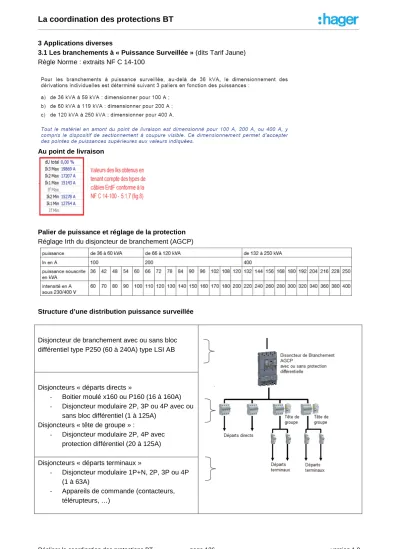

La coordination des protections BT
3 Applications diverses
3.1 Les branchements à « Puissance Surveillée »(dits Tarif Jaune) Règle Norme : extraits NF C 14-100
Au point de livraison
Palier de puissance et réglage de la protection Réglage Irth du disjoncteur de branchement (AGCP)
Structure d’une distribution puissance surveillée
Disjoncteur de branchement avec ou sans bloc différentiel type P250 (60 à 240A) type LSI AB
Disjoncteurs « départs directs »
- Boitier moulé x160 ou P160 (16 à 160A) - Disjoncteur modulaire 2P, 3P ou 4P avec ou
sans bloc différentiel (1 à 125A) Disjoncteurs « tête de groupe » :
- Disjoncteur modulaire 2P, 4P avec protection différentiel (20 à 125A)
Disjoncteurs « départs terminaux »
- Disjoncteur modulaire 1P+N, 2P, 3P ou 4P (1 à 63A)
- Appareils de commande (contacteurs, télérupteurs, …)
Réaliser la coordination des protections BT page 136 version 1.0
La coordination des protections BT
Objectifs
1ère Solution « optimisation du coût du tableau »:
Mise en œuvre de la filiation permettant le choix des disjoncteurs ayant un pouvoir de coupure inférieur au courant de court-circuit présumé au point où il est installé, ( NFC 15-100 § 535-2 ) à la condition qu’il soit doublé en amont d’un disjoncteur qui possède le pouvoir de coupure requis et que l’énergie que laisse passer le disjoncteur amont soit supportable par les disjoncteurs avals.
Disjoncteur de branchement avec ou sans bloc différentiel
-type P250 Icu 25kA (60 à 240A) type LSI AB -type h630/400 (260 à 400A) type LSI
Disjoncteurs « départs directs » et tête de groupe (avec Filiation – Sélectivité Partielle ;
Fonctionnelle, voire Limite) :
-Boitier moulé x160 ou P160 (Icu 25kA) (16 à 160A)
-Disjoncteur modulaire 2P, 3P ou 4P avec ou sans bloc différentiel (1 à 63A) type, NFN, NFT (Icu 10kA)
-Disjoncteur modulaire 2P, 4P avec protection différentiel (80 à 125A) type HMB, HMC HMD (Icu1 5kA)
Disjoncteurs « départs terminaux »(avec filiation) -Disjoncteurs modulaire type NFT (Icu 10kA) et MJT (Icu 6kA)
2ème Solution « continuité de service »:
Mise en œuvre de la technique de sélectivité afin d’améliorer la souplesse d’exploitation et de garantir la continuité de l’installation. Cette solution est indispensable pour les ERP.
Disjoncteur de branchement avec ou sans bloc différentiel
-type P250 Icu 25kA (60 à 240A) type LSI AB -type h630/400 (260 à 400A) type LSI
Disjoncteurs « départs directs » et tête de groupe (sans filiation – sélectivité Totale) :
-Boitier moulé x160 ou P160 (Icu 25kA) - (16 à 160A)
-Disjoncteur modulaire 2P, 3P ou 4P avec ou sans bloc différentiel, (1 à 40A) type NRN (Icu 25-20kA), HMX Icu 50kA (50-63A)
-Disjoncteur modulaire 2P, 4P avec protection différentiel (80 à 125A) type HMK (Icu 30kA) Si les valeurs Ik3 et Ik1 sont connus prndre des disjoncteurs dont l’Icu est > ou = à ces valeurs.
Disjoncteurs « départs terminaux »(avec filiation – sélectivité Fonctionnelle voire Limite)
-Disjoncteurs modulaire type NFT (Icu 10kA) et MJT (Icu 6kA)
Réaliser la coordination des protections BT page 137 version 1.0
