CorrigéFondations de piles de pont

(1)

Corrigé

Fondations de piles de pont

Désignation U

Valeur d’achat

€ / U

Transport

€ / U

Manutention

€ / U

Charges complémentaires

€ / U

Coût H.T rendu chantier

€ / U

Gravillon m³ 13,33 5,67 19,00 5,67=68/12

Sable m³ 23,33 5,67 29,00

Ciment t 152,45 9,00 161,45 9,00=90/10

Eau m³ 1,52 1,52

2.1.2 Calculer le sous détail primaire d’un m

³

de béton

Déboursé sec Matériaux

Gravillon m³ 0,848 19,00 16,11 0,848= 1120kg/1400kg/m3=0,800*1,06 pertes

Sable m³ 0,424 29,00 12,29 0,424= 640/1600=,400*1,06

Ciment t 0,364 161,45 58,77 0,364= 0,350*1,04

Eau m³ 0,196 1,52 0,30 0,196= 175*1,12

87,47

2.2.1 Calculer le volume d’un ml de pieux

Vp = 0,785 πD²

4

2.2.2 Calculer le sous détail de prix d’un ml de pieux

Matériaux Main d'œuvre Matériel

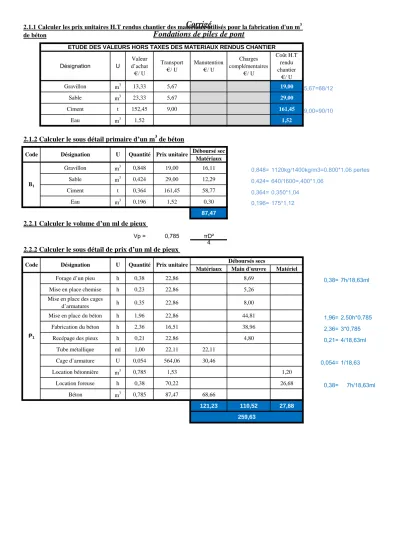

2.1.1 Calculer les prix unitaires H.T rendus chantier des matériaux utilisés pour la fabrication d'un m

³

de béton

Prix unitaire

Code

Code Désignation U Quantité

ETUDE DES VALEURS HORS TAXES DES MATERIAUX RENDUS CHANTIER

B₁

Désignation U Quantité Prix unitaire Déboursés secs

Forage d’un pieu h 0,38 22,86 8,69 0,38= 7h/18,63ml

Mise en place chemise h 0,23 22,86 5,26

Mise en place des cages

d’armatures h 0,35 22,86 8,00

Mise en place du béton h 1,96 22,86 44,81 1,96= 2,50h*0,785

Fabrication du béton h 2,36 16,51 38,96 2,36= 3*0,785

Recépage des pieux h 0,21 22,86 4,80 0,21= 4/18,63ml

Tube métallique ml 1,00 22,11 22,11

Cage d’armature U 0,054 564,06 30,46 0,054= 1/18,63

Location bétonnière m³ 0,785 1,53 1,20

Location foreuse h 0,38 70,22 26,68 0,38= 7h/18,63ml

Béton m³ 0,785 87,47 68,66

121,23 110,52 27,88

P₁

259,63

(2)

Corrigé

Fondations de piles de pont

2.3 Sous détail de prix du béton de propreté

Mise en place du béton h 7,18 22,86 164,13 7,18= 4,784m3*1,50h

Fabrication du béton h 14,35 16,51 236,92 14,35= 4,784m3*3h

Béton de propreté m³ 4,784 87,47 418,46

418,46 401,05 7,32

2.4 Etude de la semelle A :

Coffrage h 155,40 21,67 3367,52 155,40= 42*3,70h

Fabrication du béton h 202,50 16,51 3343,28 202,50= 3*67,50

Ferraillage h 5,90 18,32 108,09

Bétonnage h 121,50 18,32 2225,88 121,50= 1,80*67,50

Décoffrage & nettoyage h 18,90 21,67 409,56 18,90= 0,45*42

Béton m³ 67,500 87,47 5904,23

Acier kg 18562,5 0,63 11694,38

Amortissement coffrage m² 42,00 25,00 1050,00

17598,61 9454,33 1153,28

2.5 Etude de la semelle B :

Coffrage h 2,10 18,32 38,47

Ferraillage complexe h 15,80 19,17 302,89

Fabrication du béton h 60,00 16,51 990,60

Bétonnage h 36,00 18,32 659,52

Décoffrage & nettoyage h 0,56 18,32 10,26

Mise en place revêtement h 13,86 18,32 253,92

Réalisation talonnette pile h 2,40 18,32 43,97 2,40= 1,20*2

Acier kg 9000,0 0,63 5670,00

Béton m³ 20,000 87,47 1749,40

Revêtement m³ 0,945 11,00 10,40

Amortissement coffrage

métallique spécial U 1,00 186,55 186,55

7429,80 2299,63 217,15 Code

B.P

Code

Déboursés secs

826,83 Désignation U Quantité Prix unitaire

9946,58 Déboursés secs

Déboursés secs Désignation U Quantité

A1

28206,22

B1

Désignation U Quantité Prix unitaire

Code Prix unitaire

(3)

CorrigéFondations de piles de pont

Corrigé

Fondations de piles de pont

2.1.2 Calculer le sous détail primaire d’un m

de béton

2.2.1 Calculer le volume d’un ml de pieux

2.2.2 Calculer le sous détail de prix d’un ml de pieux

2.1.1 Calculer les prix unitaires H.T rendus chantier des matériaux utilisés pour la fabrication d'un m

de béton

Corrigé

Fondations de piles de pont

2.4 Etude de la semelle A :

2.5 Etude de la semelle B :

Corrigé

Fondations de piles de pont

2.6 Etude du coefficient de vente k :

P.V.H.T = D.S + F.C + F.G + F.op + B&a avec P.V.H.T = k x D.S

C.R = P.V.H.T - B&a

C.R = P.V.H.T - 0,06 P.V.H.T C.R = 0,94 P.V.H.T

P.V.H.T = D.S + 0,07 D.S + 0,06 x (0,94 P.V.H.T) + 0,07 P.V.H.T + 0,06 P.V.H.T P.V.H.T (1 - 0,07 - 0,06 - 0,94 x 0,06) = D.S ( 1 + 0,07 )

P.V.H.T = D.S (1,07 / (0,87 - 0,94 x 0,06 )) D'ou k =

2.7 Le devis quantitatif estimatif (D.Q.E) : 2.7.1 Calcul des montants partiels H.T :

Code Désignation U Quantité P.V.H.T

€ / U

Montants partiels H.T

€

P1 Pieux ml 670,68 341,41 228976,86 670,48ml= 618,63ml6fois

B.P Béton de propreté U 6 1087,28 6523,68

A Semelle A U 6 37091,18 222547,08

1,315

B1 Semelle B U 6 13079,75 78478,50

k x DS

2.7.2 Calcul du montant total H.T :

Montant total H.T = 536 526,12 €

2.7.3 Calcul du montant total T.T.C :

T.V.A = 8,5% 45 604,72 €

Montant total T.T.C = 582 130,84 €
