Le circuit électrique
JJEJEE DDDOOOIIISSS SSSAAAVVOVOOIIIRRR ………
Ce que sont un générateur et un récepteur
Allumer une lampe avec une pile
Ce que sont un circuit ouvert et un circuit fermé
Qu’est-ce qu’un transfert d’énergie et une conversion d’énergie.

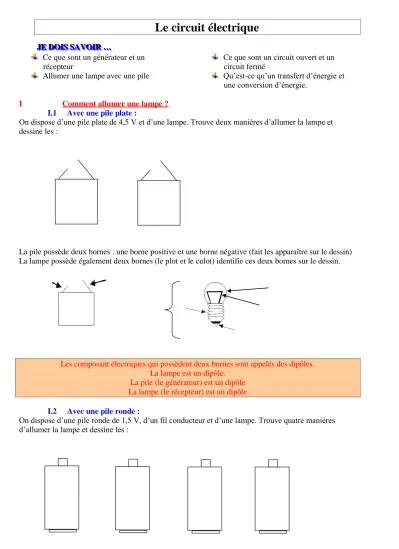

I Comment allumer une lampe ? I.1 Avec une pile plate :
On dispose d’une pile plate de 4,5 V et d’une lampe. Trouve deux manières d’allumer la lampe et dessine les :
La pile possède deux bornes : une borne positive et une borne négative (fait les apparaître sur le dessin) La lampe possède également deux bornes (le plot et le culot) identifie ces deux bornes sur le dessin.
Les composant électriques qui possèdent deux bornes sont appelés des dipôles.
La lampe est un dipôle.
La pile (le générateur) est un dipôle La lampe (le récepteur) est un dipôle
I.2 Avec une pile ronde :
On dispose d’une pile ronde de 1,5 V, d’un fil conducteur et d’une lampe. Trouve quatre manières d’allumer la lampe et dessine les :
II Conducteurs et isolants (voir TP) III Commander l’allumage d’une lampe :
III.1 Le circuit électrique
Pour rendre le montage plus pratique on utilise des fils conducteurs et un support de douille on réalise ainsi un circuit électrique.
Un circuit électrique forme une boucle, pour fonctionner correctement, il doit comporter au minimum un générateur et un récepteur.
III.2 Circuit simple allumage :
Un interrupteur est un dipôle qui permet de commander le passage du courant électrique dans un circuit .
Réalise le circuit suivant :
— Quand on appuie sur le bouton de l’interrupteur (interrupteur fermé) , la lampe est allumée la boucle du circuit est fermée
— Quand on relâche le bouton de l’interrupteur (interrupteur ouvert), la lampe est éteinte, la boucle du circuit est ouverte
L’interrupteur permet d’ouvrir et de fermer le circuit.
Dans un circuit fermé le courant circule, l’interrupteur se comporte comme un conducteur.
Dans un circuit ouvert le courant ne circule pas, l’interrupteur se comporte comme un isolant.
Attention : Quand la lumière est allumée le circuit électrique est fermé !!!
IV Transfert d’énergie :
Réalise un circuit avec une lampe, un interrupteur, un générateur (une pile) un moteur et des fils de connexion.
Dans ce circuit , sous quelle forme se trouve l’énergie : Dans le générateur : c’est de l’énergie électrique Dans les fils : c’est de l’énergie électrique Dans la lampe : c’est de l’énergie lumineuse Dans le moteur : c’est de l’énergie mécanique
L’énergie existe sous différentes formes (électrique, lumineuse, mécanique, etc..) Dans un circuit fermé, l’énergie électrique est transférée du générateur aux récepteurs.
Dans les récepteurs, l’énergie électrique est convertie sous une autre forme (mécanique, lumineuse, etc..)
Table des matières
Le circuit électrique ... 1
I Comment allumer une lampe ? ... 1
I.1 Avec une pile plate : ... 1
I.2 Avec une pile ronde : ... 1
II Commander l’allumage d’une lampe :... 2
II.1 Le circuit électrique ... 2
II.2 Circuit simple allumage :... 2
III Transfert d’énergie : ... 2
Date correction cours A faire Pour le
