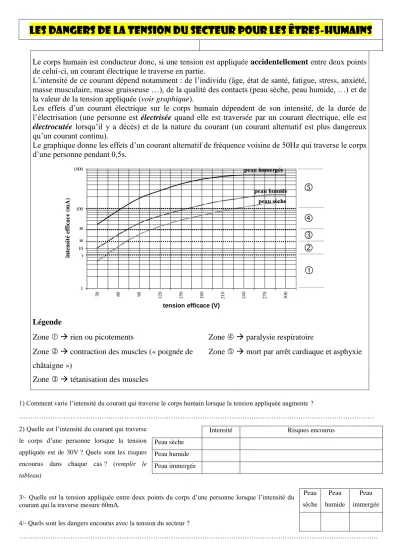

LES DANGERS DE LA TENSION DU SECTEUR POUR LES ÊTRES-HUMAINS
Le corps humain est conducteur donc, si une tension est appliquée accidentellement entre deux points de celui-ci, un courant électrique le traverse en partie.
L’intensité de ce courant dépend notamment : de l’individu (âge, état de santé, fatigue, stress, anxiété, masse musculaire, masse graisseuse …), de la qualité des contacts (peau sèche, peau humide, …) et de la valeur de la tension appliquée (voir graphique).
Les effets d’un courant électrique sur le corps humain dépendent de son intensité, de la durée de l’électrisation (une personne est électrisée quand elle est traversée par un courant électrique, elle est électrocutée lorsqu’il y a décès) et de la nature du courant (un courant alternatif est plus dangereux qu’un courant continu).
Le graphique donne les effets d’un courant alternatif de fréquence voisine de 50Hz qui traverse le corps d’une personne pendant 0,5s.
Légende
Zone rien ou picotements Zone paralysie respiratoire Zone contraction des muscles (« poignée de
châtaigne »)
Zone mort par arrêt cardiaque et asphyxie
Zone tétanisation des muscles
1) Comment varie l’intensité du courant qui traverse le corps humain lorsque la tension appliquée augmente ?
………
2) Quelle est l’intensité du courant qui traverse le corps d’une personne lorsque la tension appliquée est de 30V ? Quels sont les risques encourus dans chaque cas ? (remplir le tableau)
3/- Quelle est la tension appliquée entre deux points du corps d’une personne lorsque l’intensité du courant qui la traverse mesure 60mA.
4/- Quels sont les dangers encourus avec la tension du secteur ?
……….……….
Intensité Risques encourus Peau sèche
Peau humide Peau immergée
Peau sèche
Peau humide
Peau immergée
1 10 100 1000
30 60 90 120 150 180 210 240 270 300
tension efficace (V)
intensité efficace (mA)
7 15 30
peau immergée
peau humide peau sèche
LES DANGERS DE LA TENSION DU SECTEUR POUR LES ÊTRES-HUMAINS CORRECTION
1) Elle augmente. 0,5 2)
2,5 3)
1,5 4) Il y a paralysie respiratoire ou mort par arrêt cardiaque et asphyxie. 0,5
Intensité Risques encourus
Peau sèche 5 mA Rien ou picotements
Peau humide 10 mA Contraction des muscles Peau immergée 40 mA Paralysie respiratoire
Peau sèche Peau humide Peau immergée
10 V 20 V 90 V
