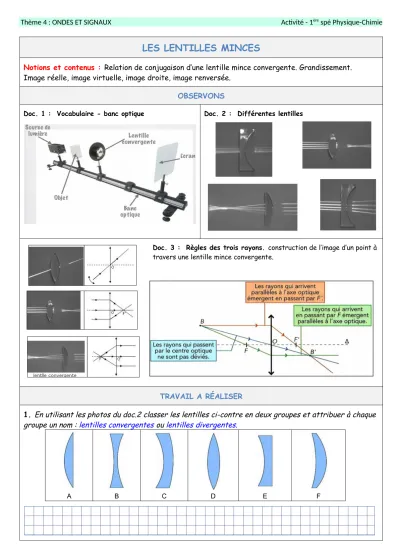

Thème 4 : ONDES ET SIGNAUX Activité - 1ère spé Physique-Chimie
LES LENTILLES MINCES
Notions et contenus : Relation de conjugaison d’une lentille mince convergente. Grandissement.
Image réelle, image virtuelle, image droite, image renversée.
OBSERVONS
Doc. 1 : Vocabulaire - banc optique Doc. 2 : Différentes lentilles
Doc. 3 : Règles des trois rayons. construction de l’image d’un point à travers une lentille mince convergente.
TRAVAIL A RÉALISER
1. En utilisant les photos du doc.2 classer les lentilles ci-contre en deux groupes et attribuer à chaque groupe un nom : lentilles convergentes ou lentilles divergentes.
A B C D E F
Thème 4 : ONDES ET SIGNAUX Activité - 1ère spé Physique-Chimie 2. Utilisation d’une lentille.
A B C D
E F G H
I J K L
Dans quelle(s) situation(s)…
l’image est plus grande que l’objet (le grandissement est supérieur à 1) ? l’image est plus petite que l’objet (le grandissement est inférieur à 1) ? l’image a la même taille que l’objet ?
l’image est virtuelle (dans l’espace objet) ? l’image est réelle (dans l’espace image) ? l’image est à l’infini ?
l’image est plus proche de la lentille que l’objet ? l’image est plus éloignée de la lentille que l’objet ?
l’image est renversée par rapport à l’objet (le grandissement est négatif) ?
Dans quelle(s) situation(s) l’image est dans le même sens que l’objet (le grandissement est positif) ?
3. Compléter le schéma suivant :
Thème 4 : ONDES ET SIGNAUX Activité - 1ère spé Physique-Chimie
4. Construction d’une image Dans les 4 cas suivant :
• placer l’objet
• tracer les 3 rayons particuliers (voir ci-dessus) • construire l’image
• mesurer la position et la taille de l’image
• écrire une phrase pour caractériser chaque image en utilisant certains mots parmi les suivants : réelle – virtuelle – renversée – à l’endroit – plus grande que l’objet – plus petite que l’objet
…...
...
...
…...
...
...
OA=−45cm AB=17,5cm OA '=... A ' B '=... OA=−30cm AB=15cm OA '=... A ' B '=...
…...
...
...
…...
...
...
OA=−60cm AB=15cm OA '=... A ' B '=... OA=−15cm AB=10cm OA '=... A ' B '=...
