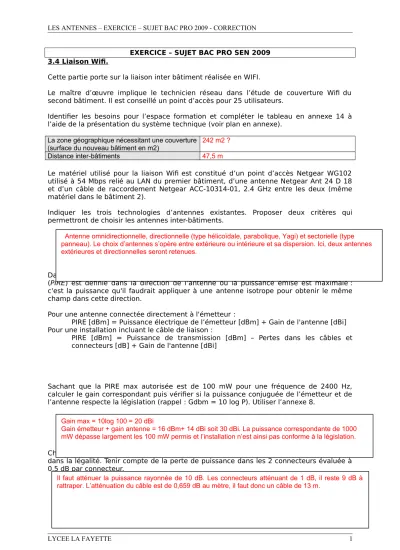

LES ANTENNES – EXERCICE – SUJET BAC PRO 2009 - CORRECTION
EXERCICE – SUJET BAC PRO SEN 2009 3.4 Liaison Wifi.
Cette partie porte sur la liaison inter bâtiment réalisée en WIFI.
Le maître d’œuvre implique le technicien réseau dans l’étude de couverture Wifi du second bâtiment. Il est conseillé un point d’accès pour 25 utilisateurs.
Identifier les besoins pour l’espace formation et compléter le tableau en annexe 14 à l’aide de la présentation du système technique (voir plan en annexe).
La zone géographique nécessitant une couverture (surface du nouveau bâtiment en m2)
242 m2 ?
Distance inter-bâtiments 47,5 m
Le matériel utilisé pour la liaison Wifi est constitué d’un point d’accès Netgear WG102 utilisé à 54 Mbps relié au LAN du premier bâtiment, d’une antenne Netgear Ant 24 D 18 et d’un câble de raccordement Netgear ACC-10314-01, 2.4 GHz entre les deux (même matériel dans le bâtiment 2).
Indiquer les trois technologies d’antennes existantes. Proposer deux critères qui permettront de choisir les antennes inter-bâtiments.
Dans un système de communication radio la puissance isotrope rayonnée équivalente (PIRE) est définie dans la direction de l'antenne où la puissance émise est maximale : c'est la puissance qu'il faudrait appliquer à une antenne isotrope pour obtenir le même champ dans cette direction.
Pour une antenne connectée directement à l'émetteur :
PIRE [dBm] = Puissance électrique de l’émetteur [dBm] + Gain de l'antenne [dBi]
Pour une installation incluant le câble de liaison :
PIRE [dBm] = Puissance de transmission [dBm] – Pertes dans les câbles et connecteurs [dB] + Gain de l'antenne [dBi]
Sachant que la PIRE max autorisée est de 100 mW pour une fréquence de 2400 Hz, calculer le gain correspondant puis vérifier si la puissance conjuguée de l’émetteur et de l’antenne respecte la législation (rappel : Gdbm = 10 log P). Utiliser l’annexe 8.
Chercher alors la longueur de câble à choisir pour compenser l’excès de puissance et être dans la légalité. Tenir compte de la perte de puissance dans les 2 connecteurs évaluée à 0,5 dB par connecteur.
LYCEE LA FAYETTE 1
. Antenne omnidirectionnelle, directionnelle (type hélicoïdale, parabolique, Yagi) et sectorielle (type panneau). Le choix d’antennes s’opère entre extérieure ou intérieure et sa dispersion. Ici, deux antennes extérieures et directionnelles seront retenues.
Il faut atténuer la puissance rayonnée de 10 dB. Les connecteurs atténuant de 1 dB, il reste 9 dB à rattraper. L’atténuation du câble est de 0,659 dB au mètre, il faut donc un câble de 13 m.
puissance rayonnée de 10 dB. Les connecteurs atténuant de 1 dB, il reste 9 dB à rattraper.
L’atténuation du câble est de 0,659 dB au mètre, il faut donc un câble de 13 m.
Gain max = 10log 100 = 20 dBi
Gain émetteur + gain antenne = 16 dBm+ 14 dBi soit 30 dBi. La puissance correspondante de 1000 mW dépasse largement les 100 mW permis et l’installation n’est ainsi pas conforme à la législation.
n antenne = 16 dBm+ 14 dBi soit 30 dBi. La puissance correspondante de 1000 mW dépasse largement les 100 mW permis et l’installation n’est ainsi pas conforme à la législation.
