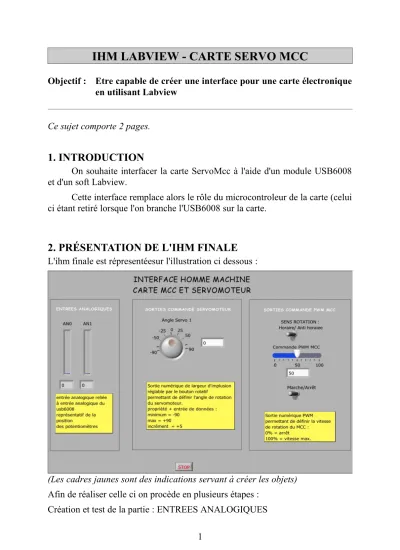

IHM LABVIEW - CARTE SERVO MCC
Objectif : Etre capable de créer une interface pour une carte électronique en utilisant Labview
Ce sujet comporte 2 pages.
1. INTRODUCTION
On souhaite interfacer la carte ServoMcc à l'aide d'un module USB6008 et d'un soft Labview.
Cette interface remplace alors le rôle du microcontroleur de la carte (celui ci étant retiré lorsque l'on branche l'USB6008 sur la carte.
2. PRÉSENTATION DE L'IHM FINALE
L'ihm finale est répresentéesur l'illustration ci dessous :
(Les cadres jaunes sont des indications servant à créer les objets) Afin de réaliser celle ci on procède en plusieurs étapes :
Création et test de la partie : ENTREES ANALOGIQUES 1
IHM Labview - Carte Servo MCC
Ajout et test de la partie : SORTIES COMMANDE SERVOMOTEUR Ajout et test de la partie : SORTIES COMMANDE PWM MCC.
3. CARACTÉRISTIQUES ATTENDUES
Les vumètres d'entrée indiquent la tension aux bornes des potentiomètres de la carte.
La commande servomoteur crée un signal adapté à la commande du servomoteur (faire une étude préalable du servommoteur fournit)
La commande PWM MCC permet de faire varier la vitesse du MCC : faire une étude préalable du moteur en passant par le L293 (double pont en H)
2
