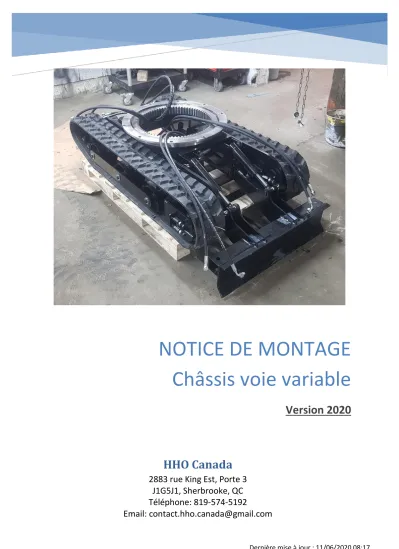

NOTICE DE MONTAGE Châssis voie variable
Version 2020
HHO Canada
2883 rue King Est, Porte 3 J1G5J1, Sherbrooke, QC Téléphone: 819-574-5192
Email: contact.hho.canada@gmail.com
Dernière mise à jour : 11/06/2020 08:17
P a g e 1 | 19
Introduction
Avant de commencer le montage, veuillez vérifier l’intégralité de la caisse et pointer chaque élément afin qu’il ne manque rien. Il est important de lire la notice intégralement avant d’entamer le montage, pour éviter toute erreurs d’inattention ou d’incompréhension.
Le montage a été simplifié au maximum, en cas de doute lors de l’assemblage, n’hésitez pas à nous contacter. Nous sommes à votre disposition du lundi au vendredi de 8h30 à 17h, pour tout renseignement par téléphone ou par mail (avec support photo de préférence).
Si un produit semble endommagé ou non conforme, merci de faire une photo et nous l’envoyer par mail pour vérification. Pour toute demande de SAV, veuillez nous contacter par mail en détaillant votre demande, joignant si possible une photo, votre adresse, numéro de téléphone ainsi que le numéro de facture.
N’hésitez pas à nous faire parvenir vos remarques ou suggestion d’amélioration concernant la notice ou les produits par mail afin de nous aider dans notre démarche qualité.
Nous vous souhaitons un bon montage et surtout n’hésitez pas à nous contacter.
P a g e 2 | 19
Montage étape par étape
Monter 4 vis M16x50 avec contre écrou et rondelle Ø16 dans les taraudages apparents au niveau des lumières qui du
châssis.
Ne pas verrouiller les vis, celle-ci servent uniquement de butée.
4 x Ecrou M16 4 x Vis M16x50 4 x Rondelle Ø16
Monter la lame dans le châssis central.
Monter 2 axes Ø25 lg 100 en verrouillant la goutte d’eau depuis l’intérieur.
1 x Lame stabilisatrice 2 x Axe Ø25 lg 100 GE
2 x Vis M6x16 2 x Goupille M6
Monter les axes des rollers depuis l’intérieur du châssis en verrouillant la
goutte d’eau.
Monter les axes sur les 2 coté du châssis.
6 x Axe Ø25 lg 195 6 x Vis M6x16
P a g e 3 | 19
Mettre de la graisse sur l’axe puisemboiter le roller de Ø160.
Répéter l’opération sur les 3 rollers de chaque côté.
6 x Roller Ø160 – 25
Une fois les rollers en place, monter le renfort latéral.
Verrouiller le renfort avec 3 vis M8x30 + rondelle Ø8x40.
Répéter l’opération des 2 cotés.
Coller les vis de M8x30
2 x Renfort latéral 6 x Vis M8x30 6 x Rondelle Ø8 x 40
Monter la plaque centrale du châssis et le vérin de translation.
1 x Plaque centrale vv 4 x Vis M8x30 4 x Ecrou M8 stop
P a g e 4 | 19
1 x Vérin 30/50 c 3001 x Axe Ø25 lg 110 1 x Axe Ø25 lg 130 2 x Goupille M6
Monter le roller Ø240 avec les 2 bagues tendeur vissées sur un axe Ø25 lg 195 taraudé des 2 côtés ; si l’axe n’est pas taraudé des 2 côtés faire le perçage et taraudage, attentions la bague la plus longue doit être côté châssis pour que la
chenille ne frotte pas.
2 x Roller Ø240 -25 2 x Axe Ø25 lg 195 taraudé
4 x Bague tendeur 8 x Vis M12x100
8 x Ecrou M12
Monter les moteurs hydrauliques.
2 x MCRN 200 4 x Vis M12x50 4 x Ecrou M12 frein
P a g e 5 | 19
Monter la chenille, pour cela emboiter lachenille sur le tendeur avant puis tirer la chenille vers l’arrière jusqu’à emboiter le
barbotin sur le moteur hydraulique.
Attention à ce que la clavette du moteur ne tombe pas.
2 x Chenille 2 x Barbotin
Monter les 2 vérins de la lame sur le châssis, ne monter l’axe que sur l’arrière des vérins en prévoyant que les flexibles
seront orientés vers le bas.
Monter également les raccords union sur les vérins avant de continuer
2 x Vérin 25/40 c100 4 x UM12L-12x17 2 x Axe Ø20 lg 110
2 x Goupille M6
Brancher les flexibles des vérins de la lame.
Voir page 8 pour plus de détail.
Flexible n°1 ,2, 3, 4
P a g e 6 | 19
Rabaisser les vérins puis connecter lesflexibles au Té en suivant le schéma hydraulique page 8.
Puis brancher les flexibles attenant au Té.
2 x Té 12L Flexible n° 5, 6.
Monter les réductions sur les moteurs hydrauliques avec du téflon ou de la colle
hydraulique.
ATTENTION les raccords sont fragiles, ne pas trop les serrer.
4 x Réduction ½ - 3/8
Brancher les flexible des moteurs hydrauliques.
4 x VC17-12x17 8 x JC17 Flexible n° 9, 10, 11, 12
P a g e 7 | 19
Brancher les flexible du vérin pourl’extension du châssis
2 x VC17-12x17 4 x JC17 Flexible n° 7, 8
Monter les axes sur les têtes de vérins de la lame pour terminer le montage du
châssis voie variable.
