Courant électrique continu
I) Quelles sont les source du courant électrique continu?

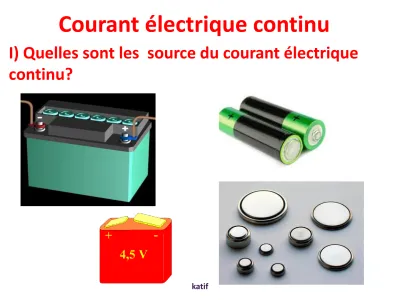

La pile cylindrique, Pile montre , batterie…….sont des sources de courant électrique ,sont dites aussi des générateurs de courant électrique continu.
Le générateur du courant continu est symbolisé par deux pôles différents
On symbolise le courant continu par les lettre DC OU
=
I- les propriétés du courant électrique continu 1) Le sens conventionnel du courant électrique.
a) Expérience 1
On réalise le circuit fermé ,comportant un générateur et un moteur électrique.
• Premier montage deuxième montage
b)Observation
À chaque fois, on inverse le branchement aux
bornes du générateur ,on observe que le sens de rotation du moteur s’inverse.
c) Interprétation
L’inversement du branchement influence sur le sens du rotation du moteur, ce qui prouve que le courant électrique sortant du générateur à un
sens de circulation . d)Conclusion
Le courant électrique à un sens qui dépend du branchement des bornes positives et négatives du générateur.
*Mise en évidence du sens conventionnel du courant.
a)Expérience
Réalisant un circuit électrique comportant un générateur , une lampe témoin et une diode.
De symbole :
La diode est un dipôle, ne conduit le courant que dans un seul sens, c’est le sens passant indiqué par la flèche
En Inversant les branchements aux bornes de la pile.
b)Observations
●la lampe brille lorsque le sens du courant qui la
traverse correspond au sens de la flèche du symbole de la diode. On dit que la diode est passante.
● Lorsque la diode est branchée dans l’autre sens, la lampe ne brille pas : la diode empêche le passage du courant électrique dans tout le circuit. On dit qu’elle est bloquée.
c)Conclusion
Par convention ,à l'extérieur du générateur le courant électrique continu circule en sortant du pôle (+) et en entrant par le pôle ( -)
• On symbolise le sens conventionnel du courant dans un circuit par une flèche
1)Intensité du courant électrique.
a) expérience
On réalise le circuit électrique suivant (montage 1)
puis On ajoute une deuxième lampe identique au premier (montage2)
b)Observations
*Dans le premier montage l’éclat de lampe est normal
*En ajoutant la deuxième lampe « montage2 » On observe que l’éclat des deux lampes devient Faible.
*on dit que le courant électrique dans le montage 1 est plus intense que le courant dans le montage 2.
c) Conclusion
Le courant électrique est caractérisé par une grandeur physique qui s’appelle l’intensité.
-On symbolise l’intensité par la lettre I.
-L’unité légale de l’intensité est :l’ampère de
2) Mesure de l’intensité
L’intensité du courant électrique en un point du
circuit se mesure grâce à un appareil qui s’appelle l’ampèremètre de symbole
il existe des ampèremètre analogiques « à aiguille » et des ampèremètres numériques.
Dans un circuit électrique , on branche toujours l’ampèremètre en série, en respectant la
polarité de façon que le courant continue sort de la borne com(-) en Réglant le commutateur sur la zone DCA
Si le sens du branchement a été inversé, il apparaîtra un signe −. La valeur du calibre indique l'intensité maximale qui peut être mesurée. On sélectionne donc le calibre en fonction de l'intensité à mesurer. Par exemple, si le
sélecteur de calibre est sur la position 100 mA, l'appareil ne peut mesurer que des intensités inférieures à cette valeur. Si l'intensité du courant qui traverse l'appareil est supérieure à cette valeur, l'appareil risque d'être
endommagé. Pour obtenir la meilleure précision, il faut utiliser le calibre immédiatement supérieur à la valeur à mesurer.
• En pratique, on commence par choisir le plus grand calibre, par exemple 10 A. Si l'appareil indique 0,14 A, sélectionner le calibre immédiatement supérieur à cette valeur, soit pour l'appareil utilisé 200 mA. L'appareil
indiquera 142 mA. L'intensité est mesurée à 1 mA près. La
L’intensité mesurée est 184,7mA
remarque
Si on mesure l’intensité par un ampèremètre digital , on règle le commutateur, et on choisit le calibre convenable et l’intensité se déduit de la façon
suivante.
C: calibre en ampère « A »
On peut faire des conversion pour les mesures d’intensité
Par exemple, 30 mA = 0,03 A exercice
Convertir
500 mA =... A 0,014A=…………mA
kA A dA cA mA
0, 0 3 0
