TP-BAC PRO-47
PRODUCTION D’ENERGIE THERMIQUE
Nom et prénom de l’élève
OBJECTIFS - Identifier les différentes sources d’énergie.
- Connaître les différentes façons d’utiliser l’énergie solaire.

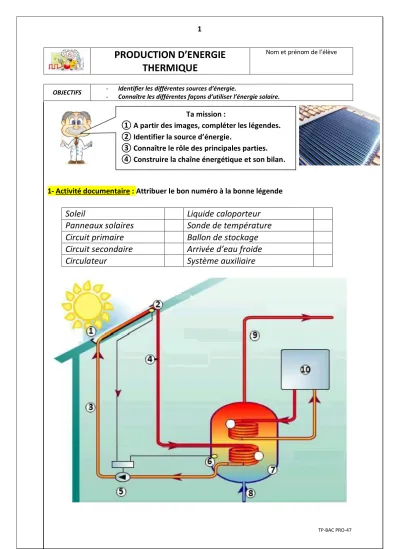

1- Activité documentaire : Attribuer le bon numéro à la bonne légende
Soleil Liquide caloporteur
Panneaux solaires Sonde de température Circuit primaire Ballon de stockage Circuit secondaire Arrivée d’eau froide
Circulateur Système auxiliaire
Ta mission :
① A partir des images, compléter les légendes.
② Identifier la source d’énergie.
③ Connaître le rôle des principales parties.
④ Construire la chaîne énergétique et son bilan.
2
TP-BAC PRO-47
2- Principe de fonctionnement
Ces panneaux sont destinés uniquement à la production d’eau chaude.
Les rayons du soleil transmettent leur énergie sous forme de chaleur au fluide caloporteur présent dans les panneaux. Celui-ci s’échauffe à son tour sous l’action du rayonnement solaire.
Arrivé dans l’accumulateur, le fluide caloporteur cède son énergie à l’eau froide, puis repart en direction du capteur solaire.
L’eau froide de l’accumulateur est ainsi chauffée. Si la température de l’eau chaude n’est pas atteinte, Un système auxiliaire prend le relais pour atteindre la température désirée.
2-1 Quelle source d’énergie permet le fonctionnement des panneaux solaire thermique ?
2-2 Quelle est le rôle des parties suivantes :
→ des panneaux solaire thermique :
→ du circulateur :
→ du liquide caloporteur :
3- Construire la chaîne énergétique et donner le bilan énergétique
PERTES
Bilan énergétique :
PANNEAUX SOLAIRE
