(1)

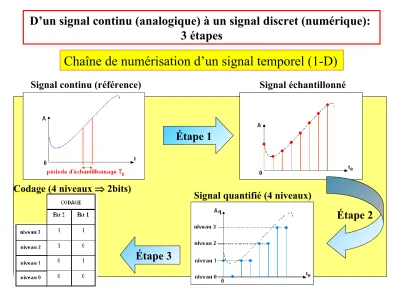

D’un signal continu (analogique) à un signal discret (numérique):

3 étapes

Chaîne de numérisation d’un signal temporel (1-D)

Signal continu (référence)

Étape 1

Signal échantillonné

Signal quantifié (4 niveaux)

Étape 3

Étape 2

Codage (4 niveaux  2bits)

(2)

Quantification : l’amplitude du signal échantillonné est représentée par un nombre fini de valeurs d’amplitude (niveaux de quantification).

Échantillonnage : l’évolution du signal suivant la dimension « t » (ici le temps) est représentée par un nombre fini de ses valeurs. Les valeurs du signal sont prises régulièrement à une période d’échantillonnage Te.

Codage : les niveaux de quantification sont codés sous la forme d’un mot binaire sur k bits ( 2k niveaux possibles).

D’un signal continu (analogique) à un signal discret (numérique):

3 étapes

CAS DES IMAGES

 Les images sont des signaux 2-D, l’échantillonnage se fait selon les dimensions spatiales « x » et « y » (et non pas selon le temps comme précédemment).

Le nombre de niveaux de quantification de la luminance est généralement de 256, chaque niveau étant alors codé sur 8 bits (code binaire naturel).
