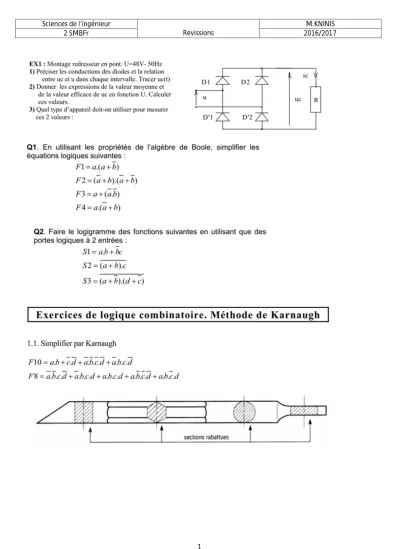

1 Sciences de l’ingénieur
Revissions M.KNINIS
2 SMBFr 2016/2017
2
3 Travail demandé :
Redessiner la pièce 3 en demi coupe et dessiner la vue de dessus
Que signifie Ø 10 H7 p6
10 H7 ES= 0.015 mm ei = 0 10 p6 = ES = 0.024 mm ei = 0.015 mm Calculer les jeux MAX et min et déduire le type d’ajustement
4 Exercices sur le moteur asynchrone et moteur à courant continu
Documents relatifs
Donner pour chaque cas de couple résistant appliqué au moteur : - Le comportement de l’ensemble charge + moteur - Le point de fonctionnement.. La charge appliquée au moteur
5- Pour le fonctionnement nominal, calculer : - les pertes par effet Joule au stator - les pertes par effet Joule au rotor - le rendement.. - le couple
Le moteur est alimenté dans un premier temps en étoile, donc à courant faible et couple réduit.. Puis
5- Pour le fonctionnement nominal, calculer : - les pertes par effet Joule au stator - les pertes par effet Joule au rotor - le rendement.. - le couple utile Tu
5- Le moteur entraîne maintenant une charge dont le moment du couple résistant est proportionnel à la fréquence de rotation et vaut 18 N.m à 3000 tr/min. Déterminez le point
5- Le moteur entraîne maintenant une charge dont le moment du couple résistant est proportionnel à la fréquence de rotation et vaut 18 N.m à 3000 tr/min. Déterminez le point
4- Le rendement du moteur valant 77%, calculez la puissance absorbée P a et en déduire les pertes par effet joule dans l'inducteur. Exercices sur le moteur à
3- Pour le point de fonctionnement déterminé ci-dessus, le facteur de puissance de l'installation est cosϕ = 0,77 et la valeur efficace de l'intensité du courant en ligne est I =
