Mode d’emploi simplifié de l’oscilloscope numérique HAMEG 507

(1)

07/09/2014 notice_oscilloscope_numerique_hameg507.doc 1/2

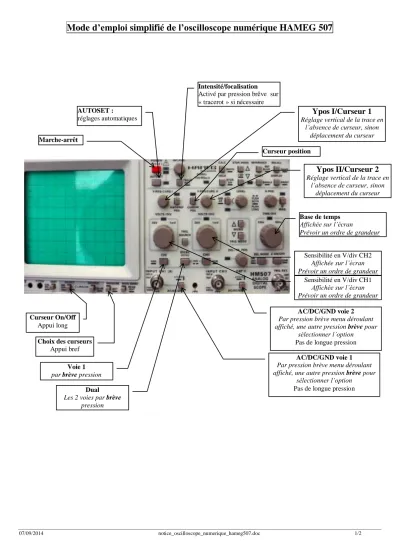

Mode d’emploi simplifié de l’oscilloscope numérique HAMEG 507

Marche-arrêt

Intensité/focalisation Activé par pression brêve sur

« tracerot » si nécessaire AUTOSET :

réglages automatiques

Base de temps Affichée sur l’écran

Prévoir un ordre de grandeur

Sensibilité en V/div CH2 Affichée sur l’écran Prévoir un ordre de grandeur

Sensibilité en V/div CH1 Affichée sur l’écran Prévoir un ordre de grandeur

AC/DC/GND voie 2 Par pression brève menu déroulant affiché, une autre pression brève pour

sélectionner l’option Pas de longue pression

AC/DC/GND voie 1 Par pression brève menu déroulant affiché, une autre pression brève pour

sélectionner l’option Pas de longue pression Dual

Les 2 voies par brève pression Voie 1 par brève pression Curseur On/Off

Appui long

Choix des curseurs Appui bref

Ypos I/Curseur 1

Réglage vertical de la trace en l’absence de curseur, sinon

déplacement du curseur

Ypos II/Curseur 2

Réglage vertical de la trace en l’absence de curseur, sinon

déplacement du curseur Curseur position

(2)

07/09/2014 notice_oscilloscope_numerique_hameg507.doc 2/2

Les indications de l’écran HM507

Base de temps :

10ms/div

Fréquence

d’échantillonnage :

20 kHz (50 µs entre deux mesures)

Déclenchement voie 1 sur front descendant Choisir synchronisation DC

Retard au déclenchement

Intervalle de temps

t entre les deux curseurs

Sensibilité voie 1 :

2V / div et tension DC ( = )

Sensibilité voie 2 :

500 mV / div et tension DC ( = )
