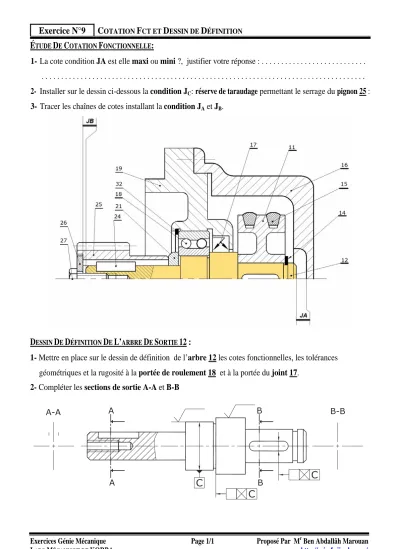

Exercice N°9 C OTATION F CT ET D ESSIN DE D ÉFINITION

É TUDE D E C OTATION F ONCTIONNELLE :

1- La cote condition JA est elle maxi ou mini ?, justifier votre réponse : . . .

. . . 2- Installer sur le dessin ci-dessous la condition J

C

: réserve de taraudage permettant le serrage du pignon 25 : 3- Tracer les chaînes de cotes installant la condition J

A

et J

B

.

D ESSIN D E D ÉFINITION D E L’ ARBRE D E S ORTIE 12 :

1- Mettre en place sur le dessin de définition de l’arbre 12 les cotes fonctionnelles, les tolérances géométriques et la rugosité à la portée de roulement 18 et à la portée du joint 17.

2- Compléter les sections de sortie A-A et B-B

Exercices Génie Mécanique Page 1/1 Proposé Par M

r

Ben Abdallâh Marouan

L ABO M ÉCANIQUE DE KORBA http://mimfs.jimdo.com/
