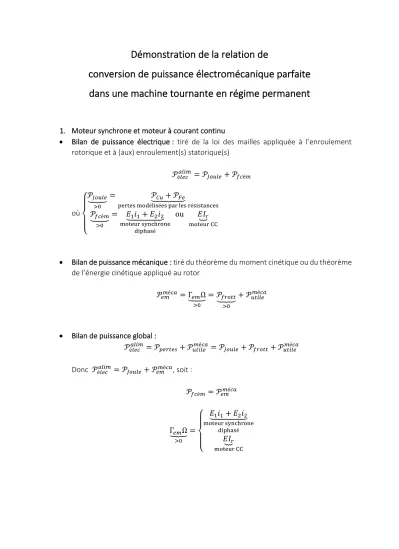

Démonstration de la relation de

conversion de puissance électromécanique parfaite dans une machine tournante en régime permanent

1. Moteur synchrone et moteur à courant continu

• Bilan de puissance électrique : tiré de la loi des mailles appliquée à l’enroulement rotorique et à (aux) enroulement(s) statorique(s)

𝒫_{é𝑙𝑒𝑐}^{𝑎𝑙𝑖𝑚} = 𝒫_{𝐽𝑜𝑢𝑙𝑒} + 𝒫_{𝑓𝑐é𝑚}

où {

𝒫⏟ _{𝐽𝑜𝑢𝑙𝑒}

>0

= 𝒫⏟ _𝐶𝑢+ 𝒫_𝐹𝑒

pertes modélisées par les résistances

𝒫_{𝑓𝑐é𝑚}

⏟

>0

= 𝐸⏟ ₁𝑖₁+ 𝐸₂𝑖₂

moteur synchrone diphasé

ou 𝐸𝐼⏟_𝑟

moteur CC

• Bilan de puissance mécanique : tiré du théorème du moment cinétique ou du théorème de l’énergie cinétique appliqué au rotor

𝒫_𝑒𝑚^{𝑚é𝑐𝑎}= Γ⏟ _𝑒𝑚Ω

>0

= 𝒫⏟ _{𝑓𝑟𝑜𝑡𝑡}

>0

+ 𝒫_{𝑢𝑡𝑖𝑙𝑒}^{𝑚é𝑐𝑎}

• Bilan de puissance global :

𝒫_{é𝑙𝑒𝑐}^{𝑎𝑙𝑖𝑚} = 𝒫_{𝑝𝑒𝑟𝑡𝑒𝑠}+ 𝒫_{𝑢𝑡𝑖𝑙𝑒}^{𝑚é𝑐𝑎}= 𝒫_{𝐽𝑜𝑢𝑙𝑒}+ 𝒫_{𝑓𝑟𝑜𝑡𝑡}+ 𝒫_{𝑢𝑡𝑖𝑙𝑒}^{𝑚é𝑐𝑎} Donc 𝒫_{é𝑙𝑒𝑐}^{𝑎𝑙𝑖𝑚} = 𝒫_{𝐽𝑜𝑢𝑙𝑒} + 𝒫_𝑒𝑚^{𝑚é𝑐𝑎}, soit :

𝒫_{𝑓𝑐é𝑚} = 𝒫_𝑒𝑚^{𝑚é𝑐𝑎}

Γ_𝑒𝑚Ω

⏟

>0

= {

𝐸⏟ ¹𝑖₁+ 𝐸₂𝑖₂

moteur synchrone diphasé

𝐸𝐼⏟_𝑟

moteur CC

2. Alternateur synchrone ou génératrice CC

• Bilan de puissance électrique : tiré de la loi des mailles appliquée à l’enroulement rotorique et à (aux) enroulement(s) statorique(s)

𝒫_𝑓é𝑚 = 𝒫_{𝐽𝑜𝑢𝑙𝑒}+ 𝒫_{𝑢𝑡𝑖𝑙𝑒}^{é𝑙𝑒𝑐}

où { 𝒫⏟ ^{𝐽𝑜𝑢𝑙𝑒}

>0

= 𝒫⏟ _𝐶𝑢+ 𝒫_𝐹𝑒

pertes modélisées par les résistances

𝒫⏟_𝑓é𝑚

>0

= 𝑒⏟ ₁𝑖₁ + 𝑒₂𝑖₂

alternateur diphasé

ou 𝑒𝐼⏟_𝑟

génératrice CC

• Bilan de puissance mécanique : tiré du théorème du moment cinétique ou du théorème de l’énergie cinétique appliqué au rotor

𝒫_{𝑚é𝑐𝑎}^𝑜𝑝 = 𝒫⏟ _{𝑓𝑟𝑜𝑡𝑡}

>0

− 𝒫⏟ _𝑒𝑚^{𝑚é𝑐𝑎}

Γ_𝑒𝑚Ω<0

• Bilan de puissance global :

𝒫_{𝑚é𝑐𝑎}^𝑜𝑝 = 𝒫_{𝑝𝑒𝑟𝑡𝑒𝑠}+ 𝒫_{𝑢𝑡𝑖𝑙𝑒}^{é𝑙𝑒𝑐} = 𝒫_{𝑓𝑟𝑜𝑡𝑡}+ 𝒫_{𝐽𝑜𝑢𝑙𝑒}+ 𝒫_{𝑢𝑡𝑖𝑙𝑒}^{é𝑙𝑒𝑐} Donc 𝒫_{𝑚é𝑐𝑎}^𝑜𝑝 = 𝒫_{𝑓𝑟𝑜𝑡𝑡}+ 𝒫_𝑓é𝑚, soit :

𝒫_𝑓é𝑚+ 𝒫_𝑒𝑚^{𝑚é𝑐𝑎} = 0

Γ_𝑒𝑚Ω + {

𝑒⏟ ¹𝑖₁+ 𝑒₂𝑖₂

alternateur diphasé

𝑒𝐼⏟_𝑟

génératrice CC}

= 0
