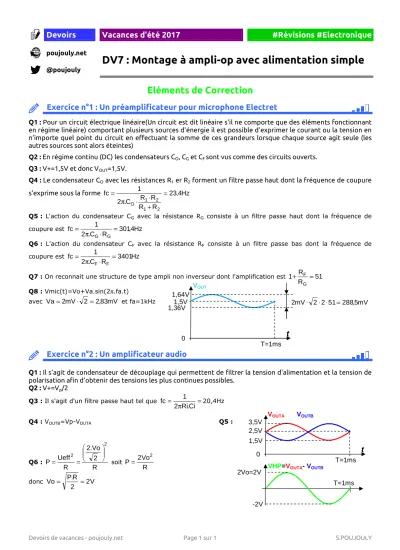

Devoirs de vacances - poujouly.net Page 1 sur 1 S.POUJOULY

Devoirs Vacances d'été 2017 #Révisions #Electronique

poujouly.net

DV7 : Montage à ampli-op avec alimentation simple

@poujouly

Eléments de Correction

Exercice n°1 : Un préamplificateur pour microphone Electret

Q1 : Pour un circuit électrique linéaire(Un circuit est dit linéaire s’il ne comporte que des éléments fonctionnant en régime linéaire) comportant plusieurs sources d'énergie il est possible d’exprimer le courant ou la tension en n’importe quel point du circuit en effectuant la somme de ces grandeurs lorsque chaque source agit seule (les autres sources sont alors éteintes)

Q2 : En régime continu (DC) les condensateurs CO, CG et CF sont vus comme des circuits ouverts.

Q3 : V+=1,5V et donc VOUT=1,5V.

Q4 : Le condensateur CO avec les résistances R1 er R2 forment un filtre passe haut dont la fréquence de coupure

s'exprime sous la forme 23,4Hz

R R

R C R

. 2 fc 1

2 1

2 O 1

= +⋅

= π

Q5 : L'action du condensateur CG avec la résistance RG consiste à un filtre passe haut dont la fréquence de

coupure est 301,4Hz

R C . 2 fc 1

G G

⋅ =

= π

Q6 : L'action du condensateur CF avec la résistance RF consiste à un filtre passe bas dont la fréquence de

coupure est 3401Hz

R C . 2 fc 1

F F

⋅ =

= π

Q7 : On reconnait une structure de type ampli non inverseur dont l'amplification est 51 R 1 R

G F =

+

Q8 : Vmic(t)=Vo+Va.sin(2π.fa.t) avec Va=2mV⋅ 2 =2,83mV et fa=1kHz

Exercice n°2 : Un amplificateur audio

Q1 : Il s'agit de condensateur de découplage qui permettent de filtrer la tension d'alimentation et la tension de polarisation afin d'obtenir des tensions les plus continues possibles.

Q2 : V+=Vp/2

Q3 : Il s'agit d'un filtre passe haut tel que =

= π

Ci . Ri 2

fc 1 20,4Hz

Q4 : VOUTB=Vp-VOUTA Q5 :

Q6 :

R 2 Vo . 2

R P Ueff

2

2 



=

= soit

R Vo P 2

= 2

donc 2V

2 R . Vo= P =

t

T=1ms 1,5V

0 VOUT

mV 5 , 288 51 2 2 mV

2 ⋅ ⋅ ⋅ = 1,36V

1,64V

t

T=1ms 2,5V

0

VOUTA

1,5V 3,5V

VOUTB

T=1ms 2Vo=2V

-2V

VHP=VOUTA- VOUTB
