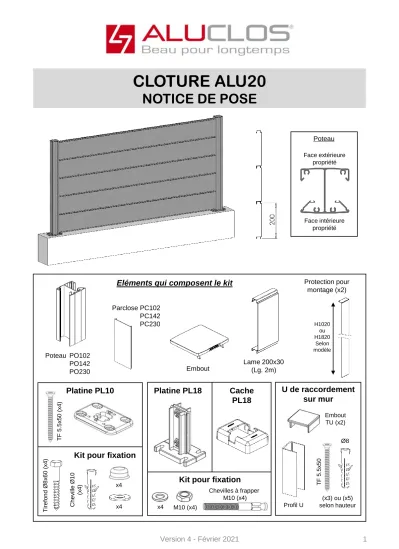

CLOTURE ALU20

NOTICE DE POSE

Eléments qui composent le kit

Chevilles à frapper

U de raccordement sur mur

Ø8 Embout TU (x2) Lame 200x30

(Lg. 2m) Poteau PO102

PO142

PO230 Embout

Parclose PC102 PC142 PC230

TF 5.5x50

Platine PL18

Kit pour fixation Cache

PL18

Face extérieure propriété

Face intérieure propriété

Poteau

Platine PL10

x4 ille Ø10 4)

Kit pour fixation

TF 5.5x50 (x4)

Ø8x60 (x4)

Protection pour montage (x2)

H1020 ou H1820

Selon modèle

(2)

Types de fixation des poteaux Outillage nécessaire

Embouts TORX

OU

Scie sauteuse + lame à métaux

Scie circulaire pendulaire avec lame pour l’alu

Meuleuse avec disque à tronçonner les métaux OU

Scie à métaux OU

Visseuse

Mètre

Niveau Marteau

Crayon

Perceuse à percussion

Béton Ø8 Béton Ø10

Pour la recoupe des profils :

Acier Ø10.5

13 et 17

A sceller : Clôtures toutes hauteurs

 chap.3 - page 5 Sur platine PL10 :

Clôtures ≤ 1,02m de haut

 chap.1 - page 3

Sur platine PL18 : Clôtures > 1,02m de haut

 chap.2 - page 4

Pince

Gestion des angles:Possibilité de réaliser tous les angles de 90°à 180°

Si platine PL18: Attention à la position du gabarit (voir page 4) et une recoupe du remplissage est nécessaire (voir page 7).

(3)

1 – Fixation des poteaux sur platine PL10

1.1 - Fixer la platine PL10 sur le poteau :

1.2 – Tracer l’emplacement des poteaux :

1.3 – Fixer les poteaux :

Poteau POxx

Vis Torx 5.5x50

Platine PL10

T25

Caler si nécessaire 13

Contact

Positionnement du gabarit

Nervure

Béton Ø10

Recouper le poteau à la hauteur désirée

(4)

2 – Fixation des poteaux sur platine PL18

2.1 - Fixer la platine PL18 sur le poteau :

2.2 – Tracer l’emplacement des poteaux :

2.3 – Fixer les poteaux :

17

CHC M10x25

Contact

Positionnement du gabarit

Nervure

Béton Ø10

Ecrous H M10

3 Acier Ø10.5

Caler si nécessaire Recouper le poteau

à la hauteur désirée

(5)

3 – Poteau à sceller

Adapter les dimensions selon nature du sol

3.1 -Tracer l’emplacement des poteaux

3.2- Creuser les réservations

Gabarits de pose (option)

Contact

Positionnement du gabarit

Nervure 3.3- Sceller le 1erpoteau

3.4- Sceller les poteaux suivants

(6)

4 – Départ ou arrivée clôture sur mur

T25

Cheville Ø8x50

Vis Torx 5.5x50

Béton Ø8

3 (ou 5) Perçages

Selon hauteur

Vue de dessus

Découper la lame à la largeur souhaitée en prenant soin de la protéger.

U de raccordement

Embout TU

(7)

5 – Remplissage

Sens de pose: Face plane de la lame côté extérieur propriété

Clic

Si platine PL18: Recouper la 1ère lame de 15mm sur 145mm de haut minimum (à chaque poteau).

Important

Glisser les protections fournies à l’intérieur des poteaux, le pli vers l’extérieur pour ne pas gêner le passage des lames.

Ces protections évitent d’endommager le poteau lors du passage des lames, elles sont à retirer après la pose de la dernière lame.

Astuce du poseur:

passer une éponge avec du savon sur les parois du poteau et des protections afin de faciliter la

pose des lames

(8)

6 – Finitions

Embout

Parclose PCxx Si départ ou arrivée sur mur:

Embout TU Astuce du poseur:

A l’aide d’une pince, écarter légèrement les extrémités de la dernière lame pour l’amener au contact du poteau et ainsi éviter le

jeu.

Si clôture en angle, recouper la partie du capot prévue à cet effet Si platine PL18

Cache (option)

Recouper la parclose au dessus du cache
