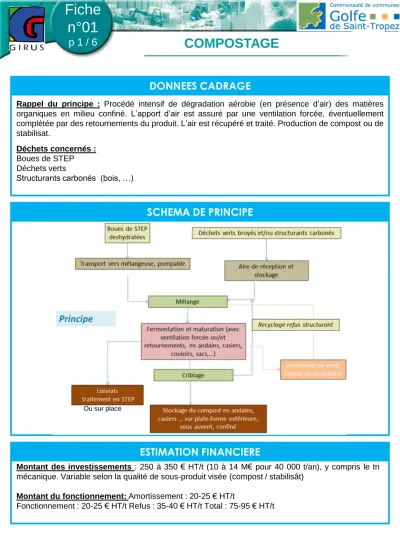

DONNEES CADRAGE
Rappel du principe : Procédé intensif de dégradation aérobie (en présence d’air) des matières organiques en milieu confiné. L’apport d’air est assuré par une ventilation forcée, éventuellement complétée par des retournements du produit. L’air est récupéré et traité. Production de compost ou de stabilisat.
Déchets concernés : Boues de STEP Déchets verts
Structurants carbonés (bois, …)
SCHEMA DE PRINCIPE
ESTIMATION FINANCIERE
Montant des investissements : 250 à 350 € HT/t (10 à 14 M€ pour 40 000 t/an), y compris le tri mécanique. Variable selon la qualité de sous-produit visée (compost / stabilisât)
Montant du fonctionnement: Amortissement : 20-25 € HT/t
Fonctionnement : 20-25 € HT/t Refus : 35-40 € HT/t Total : 75-95 € HT/t
Ou sur place
ELEMENTS TECHNIQUES
couloirs
Retournements par roue mobile
Systèmes proposés : dotés généralement d'un traitement de l'air, ils se différencient par:
• les types et dimensions des modules (tunnels, caissons, couloirs, andains tabulaires…)
• le mode de retournement (statique, retournement par déplacement d'un module à l'autre, avancement au sein du module…)
• le degré d'automatisation (retournement au chargeur, automatisé…) 1) Plate-forme « aération forcée »
- Principe :
Non confinement, traitement des odeurs simplifié,
Compostage en aération forcée, par soufflage ou aspiration Aération complémentaire par retournement mécanique des andains.
- Durée du procédé :
3 à 4 semaines de fermentation 5 à 12 semaines de maturation
2) Compostage intensif en milieu confiné (structure souple ou abri type serre)
- Principe :
Confinement de la phase de fermentation (sous serres), Aération forcée,
Captage de l’air vicié et traitement de l’air (p.ex. biofiltration), Récupération des lixiviats et condensats,
- Durée du procédé :
3 à 4 semaines de fermentation 5 à 12 semaines de maturation
3) Compostage intensif en bâtiment - Principe :
Confinement de la phase de fermentation (couloirs, tunnels,,), Aération forcée, retournements automatisés
Captage de l’air vicié et traitement de l’air (p.ex. biofiltration), Récupération des lixiviats et condensats,
- Durée du procédé :
2 à 4 semaines de fermentation 4 à 8 semaines de maturation
ELEMENTS TECHNIQUES
• ex Broyeur de type AFD Caravaggi (uniquement pour les toutes petites installations)
- Rendement: de 2 à 4m3/heure
- Caractéristiques : Broyeur universel robuste disposant de 2 systèmes de broyage.
• ex Broyeur de type Komptech
- Puissance moteur électrique : 1*160kW à 2*160kW
-Caractéristiques : granulométrie réglable grâce à l’utilisation de grille des calibrage adaptées; mobile ou stationnaire
- Rendement moyen : jusqu’à 60t/h
• ex Mélangeur universel de type Komptech
- Déchets concernés : biodéchets, structurants carbonés, granulats, boues de STEP
-Entrainement : 2*75kW électrique - Volume de la trémie : 15m3 -Rendement : jusqu’à 55m3/h
-Caractéristiques : Dans le cas de co-compostage boues/écorces, la malaxage permet l'absorption des odeurs par le structurant, ce qui permet de limiter les problèmes de diffusion d'odeurs lors de la mise en andains.
• ex Crible à étoile de type Vecoplan
- Déchets concernés : biodéchets, structurants carbonés, granulats, - Rendement : jusqu’à 60m3/h
-Caractéristiques : Dans le cas de co-compostage avec des déchets ligneux longs, il permet la sélection des éléments fins et de retirer les imbroyés avant compostage.
La préparation peut varier suivant la nature des déchets. Elle consiste à un tri manuel ou mécanique (criblage) granulométrique ou densimétrique pour certains déchets verts (branchage). Un broyage peut aussi être nécessaire en particulier pour les déchets a forte composition en lignine par exemple.
Un mélangeur permet de réaliser un mélange homogène des boues de STEP avec les structurants. Il est fortement recommandé si les intrants sont constitués de boues et de biodéchets liquides.
ELEMENTS REGLEMENTAIRES
- Activités soumises à la législation ICPE : Rubrique 2780
- Normes de compost à respecter selon les entrants utilisés : NFU 44095 pour le compost issu des boues de station d’épuration.
- Conformité aux normes : Arrêté du 22 avril 2008, fixant les règles techniques auxquelles doivent satisfaire les installations de compostage soumises à autorisation
AVANTAGES / LIMITES SOUS-PRODUITS / DEBOUCHES
- Compost
Utilisations possibles : Freins constatés :
- agriculture, - problème d’image
- pépinières/paysagistes - interdiction dans certains secteurs (culture bio, INAO…) - espaces verts municipaux, - commercialisation difficile (cout du compost bas) - particuliers,
Avantages Limites
- Compostage sous bâtiment (couloir, tunnel, autres)
- Elimine les problèmes climatiques - Maitrise les odeurs,
- Offre un meilleur contrôle de la température
- Gestion des lots facilitée (moins pour andain tabulaire)
- Requiert des équipements de retournement motorisés
- Cout élevé
- Taille minimale requise
- Compostage en andains ventilés
- Solution économique
- Exploitation simple : peu de matériel - Adapté aux petites unités
- Sensibilité aux conditions climatiques
- Gestion des odeurs difficiles - Compostage sous
abris
- Procédé simple techniquement - Meilleure maitrise des odeurs
- Exploitation manuelle délicate, risque de dégagement d’odeurs
RETOUR D’EXPERIENCE / INSTALLATIONS EXISTANTES
Références équipements :
Une liste de constructeurs non exhaustive est détaillée ci-dessous. Elle retrace les principales entreprises rencontrées sur les installations de compostage en Europe (constructeurs allemands, espagnols, français et italiens).
- Couloirs, Tunnels et ventilation : Horstmann, Christiaens, Ros Roca, Vinci , Pena - Retourneur, Meules, Roues : Koch, VKW (Wendelin), Backhus, Sutco, Siloda…
-Procédé compostage dans bâtiment : Sorain Cecchini, Kruger , SEDE - Traitement d’air : Europe Environnement, Green Pro, Airepur
Nom Adresse Gamme
Tunnels, Couloirs Ros Roca, Vinci,
Retourneuse sur roue ou sur chenille
Backhus Eggersmann
Anlagenbau BACKHUS GmbH Wischenstr. 26
26188 Edewecht Germany
- BACKHUS series
Sutco Recyclingtechnik Britanniahütte 14
D-51469 Bergisch Gladbach Téléphone : + 49(0)22-02/20-05-01
- Biofix, - Kompoflex
Crible à tambours mobile/rotatif
Hantsch B.P. 2 - Rue de l´Europe Z.l. 67521 Marlenheim Cedex Tél.: +33 3 88 87 52 53
- Maxx
- Mustang ou Mustang S - Nemus, Cribus…
AFD Caravaggi
Route de la Croix couverte 42460 Le Cergne- Tel : 04 74 05 68 58
- VAGLIO
1500,2025,3000,5000,80 00
Broyeur
- Bio 100,
900,1000,1250,1900
Komptech GmbH Kühau 37 - A-8130 Frohnleiten [t] +43 3126 505 - 0
- Crambo
3400,5000,6000,5000d
Mélangeur - Mashmaster
Composteur électromécaniques industriels
Kollvik Recycling S.L. Apdo. 393
20.300 IRÚN - GUIPÚZCOA – Espagne
Tel: +34 943 63 98 11
- Biocomp 1,2,3,4,5 CM, 12/40,15/45,20/80
(CM: deuxième chambre de maturation)
Procédé compostage type bassin
Sorain Cecchini Via Pontina, 545 00128 Roma (IT) Tel. +39 06 50780682 - 50780792 Kruger
Installations existantes :
Une liste des principaux centres de compostage du Sud-Est de la France est détaillée ci-dessous.
Nom Exploitant Adresse / Contact
Plate-forme de compostage de la station d’épuration de La
Crau
SADE
SADE EXPLOITATION SUD-EST DE LA FRANCE
Le Pouverel - Rue des Oliviers 83130 LA GARDE
Centre de compostage de
Manosque SAUR
SAUR
281 AVENUE PAVLOV ZI ST CESAIRE 30936 NIMES CEDEX 9
Centre de compostage de
Puimoisson 04 RECYCLAGE
04 RECYCLAGE
10, rue Pasteur SAINT-AUBAN 04600 CHATEAU ARNOUX ST AUBAN
Centre de compostage de
Châteaurenard SOTRECO
SOTRECO
ZI DES ISCLES AV DES CONFIGNES BP 25
13160 CHATEAURENARD
Centre de compostage
d’Ensuès-la-Redonne BIOTECHNA
BIOTECHNA
58 Av Boisbaudran ZI Delorme 13344 MARSEILLE CEDEX 15
Centre de compostage de
Peynier 04 RECYCLAGE
04 RECYCLAGE
10, rue Pasteur SAINT-AUBAN 04600 CHATEAU ARNOUX ST AUBAN
Centre de compostage de Salon-de-Provence
SOCIETE PROVENCALE DES EAUX
SOCIETE PROVENCALE DES EAUX 231 R des Freres Kennedy
13300 SALON DE PROVENCE
Centre de compostage de
Tarascon SEDE ENVIRONNEMENT
SEDE ENVIRONNEMENT ZI LES RADOUBS 13150 TARASCON Centre de compostage d’Apt LE CHENE VERT
LE CHÊNE VERT Quartier du Chêne 84400 APT
Centre de compostage
d’Entraigues-sur-Sorgues SITA
SITA SUD ENTRAIGUES SUR LA SORGUE 800 Avenue du Counoise
ZAC du plan
84320 ENTRAIGUES SUR SORGUES
Centre de compostage de
Mondragon LYONNAISE DES EAUX
LYONNAISE DES EAUX FRANCE 1295 AVENUE KENNEDY BP 226
84206 CARPENTRAS CEDEX
Centre de compostage du
Coudoulet CHIMIREC MALO
CHIMIREC MALO ZA OUEST COUDOULET 84100 ORANGE
Plate-forme de compostage de la station d’épuration de
Sorgues
Régie
YND MIXTE TRANSPORT ET TRAITEMENT DES EAUX USEES HOTEL DE VILLE
BP 20027
84701 SORGUES CEDEX
