Page 1 / 1 4 octobre 2015

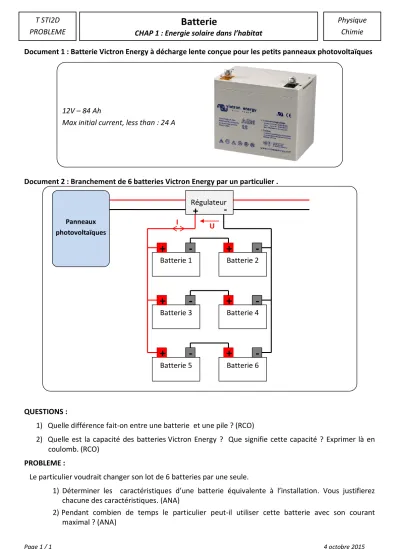

T STI2D PROBLEME

Physique Chimie

Batterie

CHAP 1 : Energie solaire dans l’habitat

Document 1 : Batterie Victron Energy à décharge lente conçue pour les petits panneaux photovoltaïques

12V – 84 Ah

Max initial current, less than : 24 A

Document 2 : Branchement de 6 batteries Victron Energy par un particulier .

QUESTIONS :

1) Quelle différence fait-on entre une batterie et une pile ? (RCO)

2) Quelle est la capacité des batteries Victron Energy ? Que signifie cette capacité ? Exprimer là en coulomb. (RCO)

PROBLEME :

Le particulier voudrait changer son lot de 6 batteries par une seule.

1) Déterminer les caractéristiques d’une batterie équivalente à l’installation. Vous justifierez chacune des caractéristiques. (ANA)

2) Pendant combien de temps le particulier peut-il utiliser cette batterie avec son courant maximal ? (ANA)

Batterie 1

+ -

Batterie 2

+ -

Batterie 3

+ -

Batterie 4

+ -

Batterie 5

+ -

Batterie 6

+ -

Régulateur

U

+ -

Panneaux photovoltaïques

I
