1
République Algérienne Démocratique et Populaire
Ministère de L’Enseignement Supérieur et de la Recherche Scientifique CENTRE UNIVERSITAIRE D’AIN-TEMOUCHENT
Institut des Sciences et de la Technologie

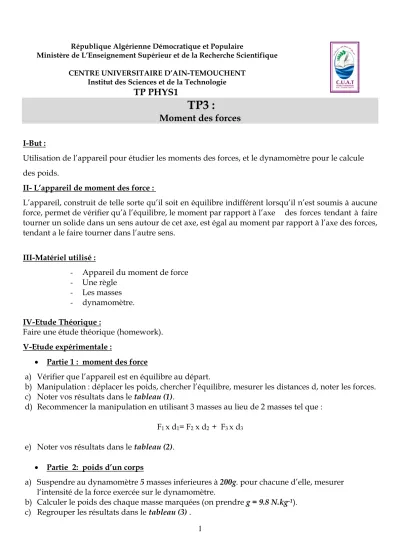

TP PHYS1
TP3 :
Moment des forces
I-But :
Utilisation de l’appareil pour étudier les moments des forces, et le dynamomètre pour le calcule des poids.
II- L’appareil de moment des force :
L’appareil, construit de telle sorte qu’il soit en équilibre indifférent lorsqu’il n’est soumis à aucune force, permet de vérifier qu’à l’équilibre, le moment par rapport à l’axe des forces tendant à faire tourner un solide dans un sens autour de cet axe, est égal au moment par rapport à l’axe des forces, tendant a le faire tourner dans l’autre sens.
III-Matériel utilisé :
- Appareil du moment de force - Une règle
- Les masses - dynamomètre.
IV-Etude Théorique :
Faire une étude théorique (homework).
V-Etude expérimentale :
• Partie 1 : moment des force
a) Vérifier que l’appareil est en équilibre au départ.
b) Manipulation : déplacer les poids, chercher l’équilibre, mesurer les distances d, noter les forces.
c) Noter vos résultats dans le tableau (1).
d) Recommencer la manipulation en utilisant 3 masses au lieu de 2 masses tel que : F1 x d1= F2 x d2 + F3 x d3
e) Noter vos résultats dans le tableau (2).
• Partie 2: poids d’un corps
a) Suspendre au dynamomètre 5 masses inferieures à 200g. pour chacune d’elle, mesurer l‘intensité de la force exercée sur le dynamomètre.
b) Calculer le poids des chaque masse marquées (on prendre g = 9.8 N.kg-1).
c) Regrouper les résultats dans le tableau (3) .
2
République Algérienne Démocratique et Populaire
Ministère de L’Enseignement Supérieur et de la Recherche Scientifique CENTRE UNIVERSITAIRE D’AIN-TEMOUCHENT
Institut des Sciences et de la Technologie
TP PHYS1
Questionnaire TP3 :
Moment des forces
Tableau 1 :
M1(g) d1(cm)
F1(N) M2(g) d2(cm)
F2(N) F1 x d1
F2 x d2
Tableau 2 :
M1(g) d1(cm)
F1(N) M2(g) d2(cm)
F2(N) M3(g) d3(cm)
F3 (N) F1 x d1
F2 x d2
F3 x d3
3 Tableau 3:
masse (g) Force (N)
Poids(N)
incertitude relative (%)
III Exploitation des résultats Partie 1 :
1. Que constatez-vous pour le produit F1 x d1, F2 x d2 et F3 x d3, et que peut-on dire de la force
F
→en fonction de la distance d………
………
………..
Partie 2 :
1- Que mesure en réalité le dynamomètre ?
………...
2- Tracer sur un papier millimétré la courbe Force= f(Masse)
3- Trouver g expérimentale:{a / à partir du tableau (3) ; b/ à partir du graphe} et comparer les résultats.
………
………
………
4- Calculer ∆g/g.
………
……….
4
République Algérienne Démocratique et Populaire
Ministère de L’Enseignement Supérieur et de la Recherche Scientifique CENTRE UNIVERSITAIRE D’AIN-TEMOUCHENT
Institut des Sciences et de la Technologie
TP PHYS1
TP3 FICHE D’EVALUATION :
Nom et Prénom:
1- ……….
2- ……….
3- ……….
groupe: ………..
section :………..
Date : ………..
Evaluation expérimentale de
physique
Sujet : Moment des forces
Critères d’évaluation Barème Note
N° des questions
01 Utilisation du montage 8
02 Etude théorique 2
03 Remplissage du tableau 0.5, 0.5, 1
04 Question1 1
05 Question 2 0.5
06 La courbe 1
07 Calcule de g expérimentale 1 08 5- Calculer ∆g/g. 0.5
0.5
Nom et signature du professeur : Note sur 16
