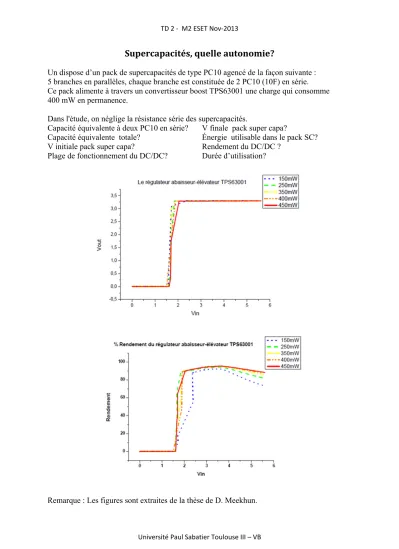

TD 2 ‐ M2 ESET Nov‐2013
Université Paul Sabatier Toulouse III – VB
Supercapacités, quelle autonomie?
Un dispose d’un pack de supercapacités de type PC10 agencé de la façon suivante : 5 branches en parallèles, chaque branche est constituée de 2 PC10 (10F) en série.
Ce pack alimente à travers un convertisseur boost TPS63001 une charge qui consomme 400 mW en permanence.
Dans l'étude, on néglige la résistance série des supercapacités.
Capacité équivalente à deux PC10 en série?
Capacité équivalente totale?
V initiale pack super capa?
Plage de fonctionnement du DC/DC?
V finale pack super capa?
Énergie utilisable dans le pack SC?
Rendement du DC/DC ? Durée d’utilisation?
Remarque : Les figures sont extraites de la thèse de D. Meekhun.
