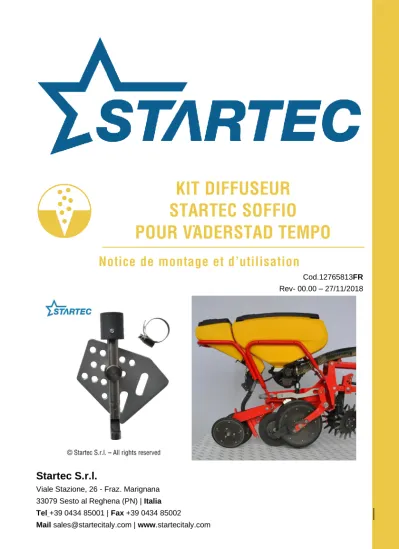

KIT DIFFUSEUR STARTEC SOFFIO POUR VÄDERSTAD TEMPO
Notice de montage et d’utilisation
Cod.12765813FR Rev- 00.00 – 27/11/2018
Startec S.r.l.
Viale Stazione, 26 - Fraz. Marignana 33079 Sesto al Reghena (PN) | Italia Tel +39 0434 85001 | Fax +39 0434 85002 Mail [email protected] | www.startecitaly.com
Index
INDEX
INDEX ... 3
1 INTRODUCTION ... 4
1.1 Généralité ... 4
1.2 Informations sur ce document ... 4
2 SÉCURITÉ ... 5
3 COMPOSITION ... 7
4 MONTAGE ... 8
4.1 Caractéristiques des opérateurs ... 8
4.2 Exécution du montage ... 8
4.2.1 Outils nécessaires au montage ... 8
4.2.2 Retrait du tuyau standard ... 8
4.2.3 Montage du diffuseur SOFFIO ... 11
4.2.4 Démontage du diffuseur SOFFIO ... 14
5 UTILISATION ... 15
6 PIÉCES DÉTACHÉES ... 16
NOTE ... 17
Introduction
1 INTRODUCTION
1.1 Généralité
Le Kit Diffuseur Startec SOFFIO pour Väderstad Tempo (ci-après «diffuseur SOFFIO») est un équipement conçu et réalisé spécifiquement pour la localisation de produits microgranulés sur une bande de quelques centimètres de large.
Le dispositif a été conçu pour être compatible avec les semoirs de marque Väderstad modèle Tempo.
Le diffuseur SOFFIO est breveté (Brevet européen N° 2893795, Brevet italien N° 1423249).
1.2 Informations sur ce document
Le présent document (ci-après «notice de montage») illustre comment les diffuseurs SOFFIO doivent être montés et entretenus sur un semoir Väderstad Tempo.
La notice de montage est livrée à l’acheteur avec le diffuseur SOFFIO.
Il est important que la Notice de Montage soit toujours à disposition des personnes qui procèdent au montage et elle doit être conservée.
Nous recommandons de lire la notice de montage avec la plus grande attention.
Le contenu de la notice de montage est propriété réservée Startec S.r.l., toute reproduction même partielle, sans l’autorisation de de Startec S.r.l. est interdite.
Sécurité
2 SECURITE
Lire attentivement et dans leur totalité la Notice de Montage avant d'installer et d'utiliser le diffuseur SOFFIO.
Le diffuseur SOFFIO est la partie terminale d'un système de dosage et de distribution. Avant de faire le montage, vérifiez soigneusement que le diffuseur SOFFIO soit compatible et qu'il n'interfère pas avec le bon fonctionnement de toutes les autres pièces présentes. En cas de non-compatibilité ou de doute, contactez le service d’assistance de Startec S.r.l. ou du constructeur du semoir.
La notice de montage doit être préalablement lue et assimilée par le personnel chargé d’effectuer l’installation et facilement accessibles pendant les phases de montage.
Dans le cas où les informations contenues dans la notice de montage ne sembleraient pas suffisamment claires ou complètes, Vous pouvez contacter Startec S.r.l. pour assistance.
Toute utilisation avec des produits et pour des applications autres que celles d'origine (voir 1.1) est interdite. Startec S.r.l. décline toute responsabilité découlant d'une mauvaise utilisation ou de modifications apportées au diffuseur SOFFIO. Ce dernier est prévu exclusivement pour une utilisation professionnelle agricole.
Il est interdit de nettoyer, graisser ou d'effectuer des opérations de réglage, d'entretien et de réparation sur des pièces ou des éléments avec la machine en fonctionnement. Ne pas modifier ou désactiver des parties de l'équipement ou des dispositifs de sécurité.
Il est responsabilité exclusive de ceux qui travaillent de porter des vêtements qui, compte tenu de la nature des opérations et des caractéristiques de l'équipement, ne constituent pas un danger pour la sécurité des personnes ou pour des tiers. Gardez les cheveux recueillis pendant le travail. Toujours utiliser les dispositifs de protection individuelle prescrits par les normes de sécurité en vigueur.
Pour toutes les opérations à effectuer sur l’équipement, utilisez uniquement des outils et des équipements appropriés et en bon état. Le lieu d'installation doit être approprié et sûr pour les opérations à effectuer et le semoir doit être bien installé afin de ne pas risquer de blesser l’opérateur. Le diffuseur doit être installé en l’absence de parties en mouvement, avec le semoir et le tracteur
Sécurité
qui doivent être éteints et en sécurité. Effectuez les opérations dans un endroit approprié et suffisamment éclairé. Startec S.r.l. décline toute responsabilité liée au type de produit microgranulé utilisé et à son efficacité.
Composition
3 COMPOSITION
Le kit diffuseur pour semoirs Väderstad Tempo est composé de :
a. Un diffuseur SOFFIO code 87698250 pour chaque rang de semis où il sera installé.
Il incombe à l'acheteur de vérifier l'intégrité et la conformité de la marchandise reçue. Si des anomalies sont détectées, informez-en immédiatement Startec S.r.l.
Il diffuseur SOFFIO est composé de:
- Un tuyau en acier inoxydable avec l'extrémité spécialement sculptée et façonnée;
- Un insert en matière plastique permettant la diffusion du produit ; - Une bague de réduction en matière plastique ;
- Un étrier pour la fixation et la correcte inclination du tuyau du diffuseur SOFFIO ;
- Supports et colliers en plastique et en métal pour l’adaptation
Les composants individuels sont présentés dans le chapitre sur les pièces détachées.
Tous les matériaux résultants de l'emballage ou non utilisées doivent être éliminés conformément à la législation en vigueur.
Montage
4 MONTAGE
4.1 Caractéristiques des opérateurs
Le diffuseur SOFFIO doit être installé par des experts de l'appareil sur lequel il est appliqué (semoir modèle Monosem Ng Plus).
L'installateur doit avoir des compétences mécaniques et utiliser outils et équipements appropriés. Startec S.r.l. décline toute responsabilité découlant ou liée à une mauvaise installation. Toutes les réglementations en vigueur doivent être appliquées.
4.2 Exécution du montage
Les opérations de montage ci-dessous illustrées doivent être répétées pour chaque élément semeur du semoir Väderstad Tempo.
4.2.1 Outils nécessaires au montage
Les outils ci-dessous sont nécessaires pour effectuer le montage.
Clé en T de17 mm Clé de13 mm Tournevis cruciforme
Fig. 1 Clé en T Fig. 2 Clé plate Fig. 3 Tournevis
4.2.2 Retrait du tuyau standard
Retrait du tuyau standard (Väderstad) de descente des microgranulés sur chaque élément du semoir (Fig. 4; nr. 1).
Montage
Fig. 4 Retrait du tuyau d’origine Les opérations à effectuer sont les suivantes :
1. Avec la clé en T de 17 mm dévisser les deux vis de fixation du tuyau de descente du semoir (Fig. 5).
Fig. 5 Vis à retirer 1
Montage
2. Retirer le tuyau de descente de son emplacement (Fig. 6);
Fig. 6 Retrait tuyau de descente
Montage
4.2.3 Montage du diffuseur SOFFIO
Le montage prévoit l’installation des diffuseurs SOFFIO à la place des tuyaux standard enlevés précédemment. (Fig. 7)
Fig. 7 Diffuseur Startec SOFFIO 1 Tuyau diffuseur 2 Etrier
3 Plaque
4 Bague de reduction 5 Collier
2
1 3
4 5
Montage
Les passages nécessaires pour effectuer l’opération sont les suivantes :
1. Assembler le tuyau diffuseur avec l’étrier sur la plaque, en le bloquant légèrement (Fig. 8) et insérer la bague de réduction sur le tuyau diffuseur (Fig. 9);
Fig. 8 Tuyau diffuseur sur plaque Fig. 9 Diffuseur SOFFIO complet 2. Insérer le diffuseur SOFFIO dans le tuyau flexible et après positionner la
plaque sur le châssis du semoir Väderstad Tempo pour la fixation (Fig. 10)
Montage
3. Régler la position du diffuseur SOFFIO et bloquer les deux vis de fixation (Fig. 11)
Fig. 11 Diffuseur SOFFIO Startec positionné
4. Régler la position du tuyau diffuseur en hauteur, orientation et inclinaison (Fig. 12) et visser l’écrou de blocage de l’étrier (Fig. 13).
Fig. 12 Tuyau diffuseur positionné Fig. 13 Écrou de blocage de l’étrier
Montage
NOTE 1 : L’étrier peut être installe sur chaque trou de la plaque sur la base des exigences de localisation, comme ça on peut varier la hauteur, l’orientation et l’inclinaison du tuyau diffuseur.
NOTE 2 : Le collier en dotation peut être utilisé selon les nécessités de fixer le tuyau flexible.
ATTENTION
A la fin de l’installation, vérifier que :
- Il n’y ait pas d’interférence avec les éléments du semoir et la distribution des graines;
- Le microgranulé soit bien distribué dans la bande de terrain souhaitée, selon les indications du fabricant/fournisseur du produit
Vérifier fréquemment le bon fonctionnement du semoir et du diffuseur SOFFIO.
4.2.4 Démontage du diffuseur SOFFIO
Pour démonter les diffuseurs SOFFIO inversez les opérations de montage décrites précédemment.
Utilisation
5 UTILISATION
Le diffuseur SOFFIO a été conçu et breveté pour la diffusion de produits granulés et microgranulés en agriculture. Le fabricant décline toute responsabilité pour d’autres utilisations.
Vérifiez à la fin du montage et avant chaque utilisation que :
- Le produit microgranulé est distribué dans la bande de terre souhaitée conformément aux prescriptions du fabricant / fournisseur ;
- Le bon fonctionnement du semoir ;
- Qu’il n'y a pas d'interférence entre le diffuseur SOFFIO et le semoir.
Et que les semences, les microgranulés et tout autre produit sont correctement localisés.
En cas de problème ou de doute, suspendre le montage et l’utilisation du diffuseur SOFFIO et informer immédiatement le fournisseur des Diffuseurs SOFFIO et Startec S.r.l. en décrivant la situation.
Note
6 PIECES DETACHEES
N° CODICE DESCRIZIONE
1 61769008 ATT. 130x100x4 POUR VADERSTAD TEMPO 2 68769005 BAGUE DE REDUCTION DE Ø32 A Ø15 PVC 3 57140608 VIS STEI 6X8 CONIQUE A2 UNI 5927 4 53283332 COLLIER VIS Ø32 h9 INOX-ZB 5 68769012 CHEVILLE 30° TUYAU DIFF. Ø15 6 57134213 VIS AUTOF. TC+ 2,9X13 A2 DIN 7981 7 64769006 TUYAU DIFF. Ø15x1 INOX L 150 180°
8 64738026 BAGUE INOX POUR ETRIER Ø15 H15 9 64738022 GOUJON INOX x ETRIER M8 POUR D.15 10 57323724 RONDELLE Ø8x24 A2 UNI 6593
