Schneider Electric - Catalogue distribution électrique 2002
2 c

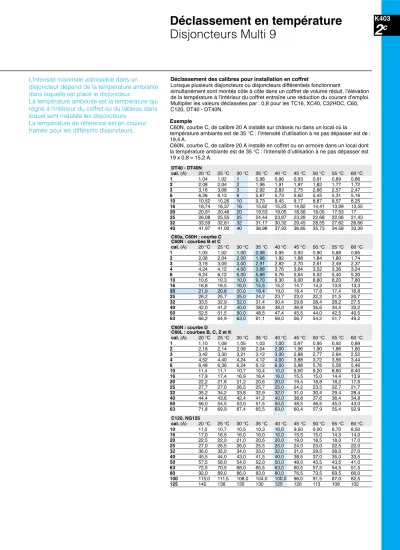

Disjoncteurs Multi 9
Déclassement des calibres pour installation en coffret
Lorsque plusieurs disjoncteurs ou disjoncteurs différentiels fonctionnant
simultanément sont montés côte à côte dans un coffret de volume réduit, l’élévation de la température à l’intérieur du coffret entraîne une réduction du courant d’emploi.
Multiplier les valeurs déclassées par : 0,8 pour les TC16, XC40, C32HDC, C60, C120, DT40 - DT40N.
L’intensité maximale admissible dans un disjoncteur dépend de la température ambiante dans laquelle est placé le disjoncteur.
La température ambiante est la température qui règne à l’intérieur du coffret ou du tableau dans lequel sont installés les disjoncteurs.
La température de référence est en couleur tramée pour les différents disjoncteurs.
Exemple
C60N, courbe C, de calibre 20 A installé sur châssis nu dans un local où la
température ambiante est de 35
°C : l’intensité d’utilisation à ne pas dépasser est de : 19,4 A.
C60N, courbe C, de calibre 20 A installé en coffret ou en armoire dans un local dont la température ambiante est de 35
°C : l’intensité d’utilisation à ne pas dépasser est 19 x 0,8 = 15,2 A.
DT40 - DT40N
cal. (A) 20 °C 25 °C 30 °C 35 °C 40 °C 45 °C 50 °C 55 °C 60 °C
1 1,04 1,02 1 0,98 0,96 0,93 0,91 0,89 0,86
2 2,08 2,04 2 1,96 1,91 1,87 1,82 1,77 1,72
3 3,16 3,08 3 2,92 2,83 2,75 2,66 2,57 2,47
6 6,26 6,13 6 5,87 5,73 5,60 5,45 5,31 5,16
10 10,52 10,26 10 9,73 9,45 9,17 8,87 8,57 8,25
16 16,74 16,37 16 15,62 15,23 14,82 14,41 13,99 13,55
20 20,91 20,46 20 19,53 19,05 18,56 18,05 17,53 17
25 26,08 25,55 25 24,44 23,87 23,28 22,68 22,06 21,43 32 33,59 32,81 32 31,17 30,32 29,45 28,55 27,62 26,66 40 41,97 41,00 40 38,98 37,93 36,85 35,73 34,58 33,39 C60a, C60H : courbe C
C60N : courbes B et C
cal. (A) 20 °C 25 °C 30 °C 35 °C 40 °C 45 °C 50 °C 55 °C 60 °C
1 1,05 1,02 1,00 0,98 0,95 0,93 0,90 0,88 0,85
2 2,08 2,04 2,00 1,96 1,92 1,88 1,84 1,80 1,74
3 3,18 3,09 3,00 2,91 2,82 2,70 2,61 2,49 2,37
4 4,24 4,12 4,00 3,88 3,76 3,64 3,52 3,36 3,24
6 6,24 6,12 6,00 5,88 5,76 5,64 5,52 5,40 5,30
10 10,6 10,3 10,0 9,70 9,30 9,00 8,60 8,20 7,80
16 16,8 16,5 16,0 15,5 15,2 14,7 14,2 13,8 13,3
20 21,0 20,6 20,0 19,4 19,0 18,4 17,8 17,4 16,8
25 26,2 25,7 25,0 24,2 23,7 23,0 22,2 21,5 20,7
32 33,5 32,9 32,0 31,4 30,4 29,8 28,4 28,2 27,5
40 42,0 41,2 40,0 38,8 38,0 36,8 35,6 34,4 33,2
50 52,5 51,5 50,0 48,5 47,4 45,5 44,0 42,5 40,5
63 66,2 64,9 63,0 61,1 58,0 56,7 54,2 51,7 49,2
C60N : courbe D
C60L : courbes B, C, Z et K
cal. (A) 20 °C 25 °C 30 °C 35 °C 40 °C 45 °C 50 °C 55 °C 60 °C
1 1,10 1,08 1,05 1,03 1,00 0,97 0,95 0,92 0,89
2 2,18 2,14 2,08 2,04 2,00 1,96 1,90 1,86 1,80
3 3,42 3,30 3,21 3,12 3,00 2,88 2,77 2,64 2,52
4 4,52 4,40 4,24 4,12 4,00 3,88 3,72 3,56 3,44
6 6,48 6,36 6,24 6,12 6,00 5,88 5,76 5,58 5,46
10 11,4 11,1 10,7 10,4 10,0 9,60 9,20 8,80 8,40
16 17,9 17,4 16,9 16,4 16,0 15,5 15,0 14,4 13,9
20 22,2 21,6 21,2 20,6 20,0 19,4 18,8 18,2 17,6
25 27,7 27,0 26,5 25,7 25,0 24,2 23,5 22,7 21,7
32 35,2 34,2 33,6 32,9 32,0 31,0 30,4 29,4 28,4
40 44,4 43,6 42,4 41,2 40,0 38,8 37,6 36,4 34,8
50 56,0 54,5 53,0 51,5 50,0 48,5 46,5 45,0 43,0
63 71,8 69,9 67,4 65,5 63,0 60,4 57,9 55,4 52,9
C120, NG125
cal. (A) 20 °C 25 °C 30 °C 35 °C 40 °C 45 °C 50 °C 55 °C 60 °C
10 11,0 10,7 10,5 10,3 10,0 9,50 9,00 8,70 8,50
16 17,0 16,5 16,0 16,0 16,0 15,5 15,0 14,5 14,0
20 22,5 22,0 21,0 20,5 20,0 19,0 18,5 18,0 17,0
25 27,0 26,5 26,0 25,5 25,0 24,0 23,0 22,5 22,0
32 36,0 35,0 34,0 33,0 32,0 31,0 29,5 28,0 27,0
40 45,5 44,0 43,0 41,5 40,0 38,5 37,0 35,0 33,5
50 57,5 56,0 54,0 52,0 50,0 48,0 45,5 43,5 41,0
63 72,5 70,5 68,0 65,5 63,0 60,5 57,5 54,5 51,5
80 92,0 89,0 86,0 83,0 80,0 76,5 73,5 69,5 66,0
100 115,0 111,5 108,0 104,0 100,0 96,0 91,5 87,0 82,5
125 140 138 135 130 125 120 113 108 102
complémentaires
des disjoncteurs Disjoncteurs et interrupteurs Multi 9
Disjoncteurs
DT40 Vigi (30 et 300 mA)
cal. (A) 20 °C 25 °C 30 °C 35 °C 40 °C 45 °C 50 °C 55 °C 60 °C
1 1,04 1,02 1 0,98 0,96 0,93 0,91 0,89 0,86
2 2,08 2,04 2 1,96 1,91 1,87 1,82 1,77 1,72
3 3,16 3,08 3 2,92 2,83 2,75 2,66 2,57 2,47
6 6,26 6,13 6 5,87 5,73 5,60 5,45 5,31 5,16
10 10,48 10,24 10 9,75 9,49 9,23 8,96 8,67 8,38
16 16,77 16,39 16 15,60 15,19 14,76 14,33 13,88 13,41 20 20,96 20,48 20 19,50 18,99 18,47 17,93 17,38 16,80 25 26,08 25,55 25 24,44 23,87 23,28 22,68 22,06 21,43 32 33,45 32,73 32 31,25 30,48 29,69 28,89 28,05 27,19 40 41,63 41,82 40 38,16 38,30 37,42 36,51 35,59 34,64 TC16
cal. (A) 20 °C 25 °C 30 °C 35 °C 40 °C 45 °C 50 °C 55 °C 60 °C
6 6 5, 9 5, 7 5, 5 5, 4 5, 2 5 4, 9 4, 7
10 10 9,7 9,4 9,1 8,7 8,4 8 7,6 7,2
16 16 15,4 14,8 14,2 13,5 12,8 12 11,2 10,4
TC16P
cal. (A) 20 °C 25 °C 30 °C 35 °C 40 °C 45 °C 50 °C 55 °C 60 °C
10 10 9,7 9,4 9,1 8,7 8,4 8 7,6 7,2
16 16 15,4 14,8 14,2 13,5 12,8 12 11,2 10,4
XC40
cal. (A) 20 °C 25 °C 30 °C 35 °C 40 °C 45 °C 50 °C 55 °C 60 °C
10 10 9,8 9,5 9 8,5 8,3 8 7,7 7,5
15 15 14,5 14 13,5 13 12,5 12 11,5 11
20 20 19,5 19 18,5 18 17 16 15,5 15
25 25 24 23, 5 23 22 21 20 19 18
32 32 31 30 29 28 27 25 24 23
38 38 36, 5 35 34 32 31 29 28 26
C32H-DC
cal. (A) 20 °C 25 °C 30 °C 35 °C 40 °C 45 °C 50 °C 55 °C 60 °C
1 1,1 1,1 1 1 1 0,95 0,9 0,9 0,9
2 2,2 2,2 2,1 2,1 2 1,95 1,9 1,8 1,7
3 3, 3 3, 3 3, 2 3, 1 3 2, 9 2, 8 2, 7 2, 6
6 6, 6 6, 5 6, 3 6, 1 6 5, 8 5, 7 5, 5 5, 3
10 11 10,7 10,5 10,3 10 9,7 9,5 9 8,5
16 17,6 17,4 17 16,5 16 15,4 15 14,4 13,9
20 22 21,5 21 20,5 20 19,5 19 18,5 18
25 27,5 27 26 25,5 25 24 23,5 23 22
32 35, 5 35 34 33 32 31 30 29 28
40 44,5 43,5 42,5 41 40 38,5 37 36 34
Interrupteurs différentiels
Le dispositif de protection thermique (surcharge) placé en amont de l’interrupteur différentiel doit tenir compte des valeurs indiquées dans le tableau ci-dessous.
ITG40, ID et ID’clic NG125NA
cal. (A) 25 40 63 80 100 125
25 °C 32 46 75 95 120 135
30 °C 30 44 70 90 110 130
40 °C 25 40 63 80 100 125
50 °C 23 36 56 72 95 110
60 °C 20 32 50 65 90 100
2 c
Schneider Electric - Catalogue distribution électrique 2002
2 c
Disjoncteurs Compact NS 100 à 630
Compact NSA160 NS100 à NS250 déclencheurs TM-D et TM-G
cal. (A) 40°C 45°C 50°C 55°C 60°C
16 16 15,6 15,2 14,8 14,5
25 25 24,5 24 23,5 23
40 40 39 38 37 36
63 63 61,5 60 58 57
80 80 78 76 74 72
100 100 97,5 95 92,5 90
125 125 122 119 116 113
160 160 156 152 147,2 144
200 200 195 190 185 180
250 250 244 238 231 225
Ces valeurs ne sont pas modifiées pour les disjoncteurs fixes équipés de l'un des éléments suivants :
b
bloc vigi
b
bloc ampèremètre
b
bloc surveillance d'isolement
bbloc transformateur de courant.
Elles sont également valables pour les disjoncteurs débrochables équipés de :
b
bloc ampèremètre
b
bloc transformateur de courant.
Pour les disjoncteurs débrochables équipés de bloc vigi ou surveillance d'isolement, appliquer les cœfficients suivants :
déclencheur cœfficient TM16 à TM125 1 TM160 à TM250 0,9
Les tableaux ci-dessous indiquent le réglage maximal du seuil LR (valeur affichée par l'index de réglage
(1)) en fonction des températures ambiantes.
NS100N/H/L 40 °C 4 5 °C 50 °C 55 °C 60 °C 65 °C 70 °C
In : 25 A 25 25 25 25 25 25 25
Ir max 1 1 1 1 1 1 1
In : 40 A 40 40 40 40 40 40 40
Ir max 1 1 1 1 1 1 1
In : 63 A 63 63 63 63 63 63 63
Ir max 1 1 1 1 1 1 1
In : 100 A 100 100 100 100 100 100 100
Ir max 1 1 1 1 1 1 1
NS160N/H/L 40 °C 4 5 °C 50 °C 55 °C 60 °C 65 °C 70 °C
In : 25 A 25 25 25 25 25 25 25
Ir max 1 1 1 1 1 1 1
In : 40 A 40 40 40 40 40 40 40
Ir max 1 1 1 1 1 1 1
In : 63 A 63 63 63 63 63 63 63
Ir max 1 1 1 1 1 1 1
In : 100 A 100 100 100 100 100 100 100
Ir max 1 1 1 1 1 1 1
In : 160 A 160 160 160 160 160 160 160
Ir max 1 1 1 1 1 1 1
NS250N/H/L 40 °C 4 5 °C 50 °C 55 °C 60 °C 65 °C 70 °C
In : 25 A 25 25 25 25 25 25 25
Ir max 1 1 1 1 1 1 1
In : 40 A 40 40 40 40 40 40 40
Ir max 1 1 1 1 1 1 1
In : 63 A 63 63 63 63 63 63 63
Ir max 1 1 1 1 1 1 1
In : 100 A 100 100 100 100 100 100 100
Ir max 1 1 1 1 1 1 1
In : 160 A 160 160 160 160 160 160 160
Ir max 1 1 1 1 1 1 1
In : 250 A 250 250 250 237,5 237,5 225 225
Ir max 1 1 1 0, 95 0, 95 0, 90 0, 90
NS400N/H/L 40 °C 4 5°C 50 °C 55 °C 60 °C 65 °C 70 °C
fixe In : 400 A 400 400 400 390 380 370 360
Io/Ir max 1/1 1/1 1/1 1/0,98 1/0,95 1/0,93 1/0,9
avec Vigi In : 400 A 400 390 380 370 360 350 340
Io/Ir max 1/1 1/0,98 1/0,95 1/0,93 1/0,9 1/0,88 1/0,85
débrochable In : 400 A 400 390 380 370 360 350 340
Io/Ir max 1/1 1/0,98 1/0,95 1/0,93 1/0,9 1/0,88 1/0,85 NS630N/H/L 40 °C 4 5 °C 50 °C 55 °C 60 °C 65 °C 70 °C
fixe In : 630 A 630 615 600 585 570 550 535
Io/Ir max 1/1 1/0,8 1/0,95 1/0,93 1/0,9 1/0,88 1/0,85
avec Vigi In : 570 A 570 550 535 520 505 490 475
Io/Ir max 1/0,9 1/0,88 1/0,85 1/0,83 1/0,8 0,8/0,98 0,8/0,95
débrochable In : 570 A 570 550 535 520 505 490 475
Io/Ir max 1/0,9 1/0,88 1/0,85 1/0,83 1/0,8 0,8/0,98 0,8/0,95
L'adjonction au disjoncteur fixe
b
d'un bloc Vigi
b
ou d'un bloc de surveillance d'isolement
bou d'un bloc d'ampèremètre
b
ou d'un bloc transformateur de courant, ne modifie pas les valeurs de déclassement.
L'adjonction du disjoncteur débrochable :
bou d'un bloc d'ampèremètre
b
ou d'un bloc transformateur de courant, ne modifie pas les valeurs de déclassement.
L'adjonction du bloc débrochable :
bd'un bloc Vigi
b
ou d'un bloc surveillance d'isolement modifie les valeurs de déclassement.
Appliquer les cœfficients suivants :
disjoncteur déclencheur cœfficient NS100N/H/L STR22SE 40 à 100 1 NS160N/H/L STR22SE 40 à 160 1 NS250N/H/L STR22SE 100 à 160 1 NS250N/H/L STR22SE 250 0,86L'adjonction du disjoncteur fixe ou débrochable :
bou d'un bloc d'ampèremètre
b
ou d'un bloc transformateur de courant, ne modifie pas les valeurs de déclassement.
L'adjonction du disjoncteur fixe ou débrochable :
bd'un bloc Vigi
b
d'un bloc surveillance d'isolement modifie les valeurs de déclassement.
Appliquer les cœfficients suivants :
disjoncteur déclencheur cœfficient NS400N/H/L STR23SE et 53UE 0,97 NS630N/H/L STR23SV et 53UVSTR23SE et 53UE 0,97 STR23SV et 53UV
Nota : pour assurer la fonction Visu, les disjoncteurs Compact NS avec ou sans bloc Vigi sont associé au interrupteurs INV.
Les valeurs de déclassement en fonction de l'association choisie sont données dans le chapitre Interpact.
Avec déclencheur magnétothermique
Avec déclencheur électronique
(1) Deux index pour les STR23SE, STR53UE avec réglage fin.
complémentaires
des disjoncteurs Disjoncteurs Compact NS800 à 1600,
NS1600b à 3200
Réglage du seuil "Ir" (protection long retard).
L’électronique donne aux unités de contrôle l’avantage d’une grande stabilité de fonctionnement lors de variations de la température.
Cependant les appareils subissent toujours les effets de la température ambiante, et peuvent quelquefois être limités dans leur utilisation.
Les tableaux ci-après indiquent donc, pour chaque Compact, le réglage maximal du seuil Ir (protection long retard) qu’il y a lieu de ne pas dépasser (valeur affichée par l’index de réglage) en fonction des températures ambiantes habituelles.
Compact NS800 à 1600
(1)Le tableau ci-dessous indique la valeur maximale du courant nominal, pour chaque type de raccordement, en fonction de la température.
Pour un raccordement mixte, considérer le même déclassement que pour un raccordement en prise avant.
version appareil fixe
type de prises avant ou arrière horizontales arrière verticales
temp. Ti (2) 4 0 4 5 50 55 60 65 70 4 0 4 5 50 55 60 65 70
NS800 N/H/L 800 800 800 800 800 800 800 800 800 800 800 800 800 800
NS1000 N/H/L 1000 1000 1000 1000 1000 1000 1000 1000 1000 1000 1000 1000 1000 1000
NS1250 N/H 1250 1250 1250 1250 1250 1240 1090 1250 1250 1250 1250 1250 1250 1180
NS1600 N/H 1600 1600 1560 1510 1470 1420 1360 1600 1600 1600 1600 1600 1510 1460
version appareil débrochable
type de prises avant ou arrière horizontales arrière verticales
temp. Ti (2) 4 0 4 5 50 55 60 65 70 4 0 4 5 50 55 60 65 70
NS800 N/H/L 800 800 800 800 800 800 800 800 800 800 800 800 800 800
NS1000 N/H/L 1000 1000 1000 1000 1000 1000 920 1000 1000 1000 1000 1000 1000 990
NS1250 N/H 1250 1250 1250 1250 1250 1170 1000 1250 1250 1250 1250 1250 1250 1090
NS1600 N/H 1600 1600 1520 1480 1430 1330 1160 1600 1600 1600 1560 1510 1420 1250
Compact NS1600b à 3200
version appareil fixe
type de prises avant horizontales avant verticales
temp. Ti (2) 4 0 4 5 50 55 60 65 70 4 0 4 5 50 55 60 65 70
NS1600b N/H 1600 1600 1600 1600 1500 1450 1400 1600 1600 1600 1600 1600 1550 1500
NS2000 N/H 2000 2000 2000 2000 1900 1800 1700 2000 2000 2000 2000 2000 1900 1800
NS2500 N/H 2500 2500 2500 2500 2500 2500 2500 2500 2500 2500 2500 2500 2500 2500
NS3200 N/H - - - 3200 3200 3200 3180 3080 2970 2860
(1) Pour un appareil installé en position horizontal, il faut considérer un déclassement avec raccordement avant ou arrière horizontal.
(2) Ti : température au voisinage de l’appareil et de ses raccordements.
2 c
Schneider Electric - Catalogue distribution électrique 2002
2 c
Disjoncteurs Masterpact NT - NW
Déclassement en température
Le tableau ci-dessous indique la valeur maximale du courant nominal, pour chaque type de raccordement, en fonction de la température.
Pour un raccordement mixte, considérer le même déclassement que pour un raccordement à plat.
Pour les températures supérieures à 60
°C, nous consulter.
T
i: température au voisinage de l’appareil et de ses raccordements.
version appareil débrochable appareil fixe
type de prises avant ou arrière horizontales arrière verticales avant ou arrière horizontales arrière verticales
temp. Ti 40 45 50 55 60 40 45 50 55 60 40 45 50 55 60 40 45 50 55 60
NT08 H1/L1 800 800 800 800
NT10 H1/L1 1000 1000 1000 1000
NT12 H1 1250 1250 1250 1250
NT16 H1 1600 1520 1480 1430 1600 1560 1510 1600 1550 1600
NW08 N/H/L 800 800 800 800
NW10 N/H/L 1000 1000 1000 1000
NW12 N/H/L 1250 1250 1250 1250
NW16 N/H/L 1600 1600 1600 1600
NW20 H1/H2/H3 2000 1980 1890 2000 2000 1920 2000
NW20 L1 2000 1900 1850 1800 2000 – – – – – – – – – –
NW25 H1/H2/H3 2500 2500 2500 2500
NW32 H1/H2/H3 3200 3100 3000 2900 3200 3200 3200
NW40 H1/H2/H3 4000 3900 3750 3650 4000 3850 4000 3900 3800 4000
NW40b H1/H2 4000 4000 4000 4000
NW50 H1/H2 5000 5000 5000 5000
NW63 H1/H2 – – – – – 6300 6200 – – – – – 6300
