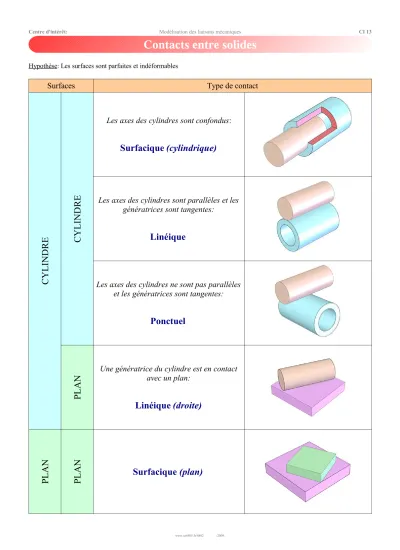

Centre d'intérêt: Modélisation des liaisons mécaniques CI 13
Hypothèse: Les surfaces sont parfaites et indéformables
Surfaces Type de contact
C Y L IN D R E C Y L IN D R E
Les axes des cylindres sont confondus:
Surfacique (cylindrique)
Les axes des cylindres sont parallèles et les génératrices sont tangentes:
Linéique
Les axes des cylindres ne sont pas parallèles et les génératrices sont tangentes:
Ponctuel
PL A N
Une génératrice du cylindre est en contact avec un plan:
Linéique (droite)
PL A N PL A N
Surfacique (plan)
www.xr6805.fr/6802 -2009-
Contacts entre solides
S P H E R E PL A N
La sphère est tangente au plan:Ponctuel
C Y L IN D R E
Le centre de la sphère appartient à l'axe du cylindre:
Linéique (cercle)
La sphère est tangente à une génératrice du cylindre:
Ponctuel
S P H E R E
Les centres des sphères sont confondus:
Surfacique (sphérique)
Les sphères sont tangentes:
Ponctuel
Remarque: Les contacts avec une surface conique peuvent se rapprocher des contacts avec une surface cylindrique.
