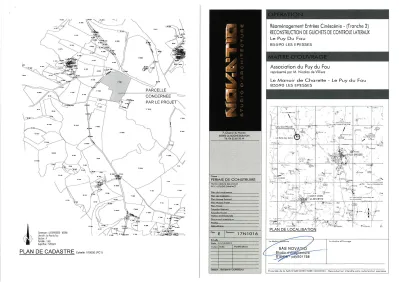

F 10
Accès Cinéscénie Allée Cinéscénie
Arbre à supprimer
+ 3.58 Egoût + 3.58 Egoût
+ 3.58 Egoût + 3.58 Egoût 16.05
15.25 14.75 106.5520
Couverture tuile tuile de récupération
Pente 33% Noue en zinc Noue en zinc Noue en zinc Noue en zinc
Rive en zinc Rive en zinc
+ 4.71 Faîtage
Rive en zinc Rive en zinc
EP
EP EP
EP
Batiment Existant Batiment Existant
Bâtiment à Démolir Bâtiment à Démolir
PLAN DE MASSE
EXISTANT Echelle 1/500 (PC2)PHOTO 1 (PC7)
PHOTO 2 (PC8)
Accès Cinéscénie Allée Cinéscénie
Arbre à supprimer
Pentes 35%
CONTROLE DES BILLETS
[ Bâtiment existant ]
Bâtiment Démoli Bâtiment Démoli
A
Pentes 35%
BP = +2.73 (égout)
BP = +2.73 (égout)
BP = +2.73 (égout)
BP = +2.73 (égout)
HP = +3.80 (faitage) BP = +2.73 (égout) HP = +3.80 (faitage) BP = +2.73 (égout)
BP = +2.73 (égout)
BP = +2.73 (égout)
GUICHET A GUICHET B
Portillon Portail Sortie Fin de Spectacle
B
B A
1.20 5.60
5.60 18.45 5.60
15.881.00 6.55
Regard élec existant (Eclairage)
Raccord vers regard Réseau Elec existant
Raccordement EP sur réseau existant Raccord vers regard
Réseau Elec existant
Raccordement EP sur réseau existant Regard élec
existant
Regard élec existant
Vers Réseau EP
existant
Regard EP à créer Regard
EP
Regard Regard EP
EP Regard
Elec
Chambre TélécomLT3 Existant Regard Ø60Existant
NOTA : implantation des bâtiments en fonction de la position exacte des réseaux existants
PLAN DE MASSE / TOITURE
PROJET Echelle 1/200 (PC2)EP
1 2 3 4 5 6 7 8 9 10 11
Passage PMR
Espace contrôle Billetterie
6.55
CONTROLE DES BILLETS
(bâtiment existant)
TRANSFO
(bâtiment existant)
+0.00
EP EP
EP
EP EP
GUICHET A GUICHET B
RAYONS X RAYONS X
EP EP
B
A A
Portillon
LOCAL TECHNIQUE LOCAL TECHNIQUE
+0.02 +0.02
+0.00
+0.00
8.60 m² 8.60 m²
70.93 m²
Portail
Surface Emprise au sol : 88.93 m² Surface Emprise au sol : 88.93 m²
VRVRVRVR VRVRVR VRVRVR
VRVRVRVR
70.93 m² Sol :
Enrobé
Sol : Enrobé
Regard Elec Regard Elec
Passage PMR et Pacemaker
Sol : Enrobé
VRVR
1.20 5.60
5.60 18.45 5.60
15.88
30 4.90 30
30 1.7630
1.20 16.05 1.20
3.983.763.763.98
30 3.6830 3.4630 3.4630 3.6830
30 4.90 30
1.40 15.881.006.55
Bordure pavés
Accès Cinéscénie
Arbre à supprimer
Regard élec existant (Eclairage)
Raccord vers regard Réseau Elec existant
Raccordement EP sur réseau existant Raccord vers regard
Réseau Elec existant
Raccordement EP sur réseau existant Regard élec
existant
Regard élec existant
Vers Réseau EP
existant
Regard EP à créer Regard
EP
Regard Regard EP
EP Regard
Elec
Chambre TélécomLT3 Existant Regard Ø60
Existant
NOTA : implantation des bâtiments en fonction de la position
exacte des réseaux existants
PLAN RDC
PROJET Echelle 1/100 (PC5)FAÇADE OUEST
EXISTANT Echelle 1/100 (PC5)Bâtiment à démolir Bâtiment à démolir
±0.00 +2.50 +3.58 +4.71
FAÇADE EST
EXISTANT Echelle 1/100 (PC5)Bâtiment à démolir Bâtiment à démolir
Portail à déposer
±0.00 +2.50 +3.58 +4.71
FAÇADE NORD
EXISTANT Echelle 1/100 (PC5)Contrôle des Billets (existant) Guichets (à démolir)
+2.50
+3.58 +3.85
+4.71
Contrôle des Billets (existant)
+2.50 +3.58 +3.85
+4.71
Guichets (à démolir)
FAÇADE SUD
EXISTANT Echelle 1/100 (PC5)FACADES
EXISTANT Echelle 1/100 (PC5)FAÇADE NORD (Guichet A)
PROJET Echelle 1/100 (PC5)Contrôle des Billets (existant)
Descente en cuivre
Parement Pierres
L.T.
Bardage bois vertical Ton naturel
Guichet A
Tuiles de récupération
Passage PMR
et Pacemaker ±0.00
+2.50 +2.73
+3.58 +3.85 +3.80
+4.71
Plot Béton Habillage Granit
FAÇADE OUEST
PROJET Echelle 1/100 (PC5)Tuiles de récupération
Parement Pierres Colombage bois
Axe Allée
Bâtiment démoli Bâtiment démoli
Guichet A Contrôle des Billets (bâtiment existant) Guichet B
Parement Pierres
±0.00
+2.50
+2.73 +2.73
+3.80 +3.80
Attente B Attente A
Tuiles de récupération
Descente en cuivre Colombage bois Bardage Bois Horizontal (ton Naturel) Bardage Bois Horizontal
(ton Naturel) Descente en cuivre
Stabilisé
FAÇADE EST
PROJET Echelle 1/100 (PC5)Axe Allée
Profil Bâtiment existant Controle des billets
Bardage bois vertical Ton naturel
Portail de sortie
Descente en cuivre
Bardage bois vertical Ton naturel Descente en cuivre
Guichet B Sortie après spectacle Guichet A
±0.00
+2.73 +2.73
+3.80 +3.80
Attente B Attente A
Tuiles de récupération Tuiles de récupération
Portillon
Plot Béton Habillage Granit Plot Béton
Habillage Granit
FACADES
PROJET Echelle 1/100 (PC5)FAÇADE SUD (Guichet A)
PROJET Echelle 1/100 (PC5)Profil Bâtiment existant Controle des billets
Contrôle des Billets (existant)
Tuiles de récupération
Descente en cuivre
Guichet A
±0.00 +2.73
+3.80
Bardage bois vertical Ton naturel Passage PMR
et Pacemaker Parement Pierres
Portail
Plot Béton Habillage Granit
Profil Bâtiment existant Controle des billets
Contrôle des Billets (existant)
FAÇADE NORD (Guichet B)
PROJET Echelle 1/100 (PC5)Descente en cuivre
Bardage bois vertical Ton naturel
Guichet A
±0.00 +2.73 +3.80
Tuiles de récupération
Parement Pierres Portail
Plot Béton Habillage Granit
Contrôle des Billets (existant)
Parement Pierres
L.T.
Bardage bois vertical Ton naturel Descente en cuivre
Guichet B
FAÇADE SUD (Guichet B)
PROJET Echelle 1/100 (PC5)Tuiles de récupération
Plot Béton Habillage Granit
±0.00
+2.50 +2.73
+3.58
+3.80 +3.85
+4.71
FACADES
PROJET Echelle 1/100 (PC5)17N1016 - Guichets Contrôle latéraux Cinescénie
PC 4 NOTICE DECRIVANT LE TERRAIN ET PRESENTANT LE PROJET
LOCALISATION :
Commune : LES EPESSES - 85590 Adresse : « Le Puy du Fou » Surface du terrain : 57 819 m² Section : F n°1181
PROJET :
Le projet consiste en la construction de nouveaux guichets de contrôle latéraux pour la Cinescénie du Puy du Fou.
RESEAUX :
Assainissement : Raccord réseau EP existant à proximité Eau potable : Sans objet
Electricité : Raccordement réseau existant à proximité Téléphone : Sans objet
Gaz : Sans objet
PRESENTATION DE L’ETAT INITIAL DU TERRAIN ET SES ABORDS
La zone concernée par le projet se situe dans l’enceinte du parc à thème « Le Puy du Fou » en amont de l’entrée actuelle du parc. Elle concerne l’entrée de la Cinescénie.
L’emplacement présente trois constructions de type abri qui sont disposés en U (deux contrôles de sécurité latéraux et un contrôle billets central). Le projet consiste à remplacer les deux guichets de contrôle sécurité latéraux par des nouveaux, plus grands, dotés de locaux techniques.
La zone est en stabilisé et le terrain présente une pente quasiment nulle.
PRESENTATION DU PROJET
. Aménagement prévu pour le terrain :
Le nivellement sera conservé, une remise en état du sol sera prévue autour des nouveaux guichets de contrôle et revêtue en enrobé. Il n’y a pas de végétation sur le projet hormis un arbre qu’il faudra supprimer pour permettre l’implantation du Guichet B.
. L’implantation, l’organisation, la composition et le volume des constructions nouvelles :
Le projet consiste au remplacement des guichets latéraux de contrôle par des nouveaux plus vastes, dotés chacun d’un local technique. Il seront implantés à l’emplacement des anciens, en s’étendant vers l’ouest.
- Le guichet nord appelé « A » comportera un emplacement rayons X, 5 portiques de sécurité détecteurs de métaux, 1 passage pour les PMR et Pacemakers, 6 tables de contrôle, 6 espaces de contrôleurs, un local technique.
- Le guichet sud appelé « B » comportera un emplacement rayons X, 6 portiques de sécurité détecteurs de métaux, 6 tables de contrôle, 6 espaces de contrôleurs, un local technique.
L’ensemble sera en simple rez-de-chaussée et de plain-pied avec le terrain existant. Un portail sera ajouté à l’ouest.
. Matériaux et couleurs des constructions :
Les deux guichets seront en charpente bois d’aspect vieilli reposant sur plots bétons et murets au parement pierre. Le bardage sera en bois (horizontal au niveau des colombages sur les pignons ouest et vertical autour des locaux techniques) ton naturel.
La couverture sera en tuiles de récupération. Le traitement des sols sera en enrobé.
. Traitement des espaces libres, notamment les plantations :
Il n’y a pas de plantation à proximité du projet hormis un arbre qui devra être supprimé pour permettre l’implantation du Guichet B.
. Organisations et aménagements des accès au terrain, aux constructions et aux aires de stationnement :
L’accès au projet se fera par la RD 27 (entrée actuelle et principale du Puy du Fou)
