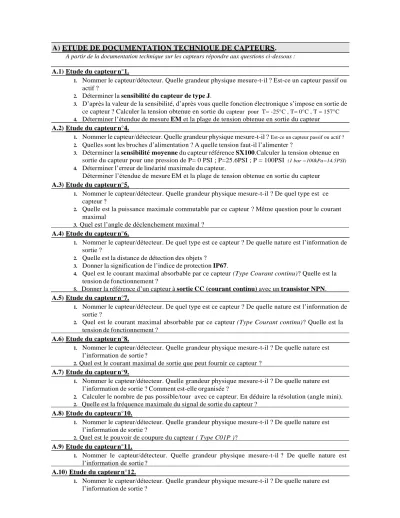

A partir de la documentation technique sur les capteurs répondre aux questions ci-dessous :
A.1) Etude du capteur n°1.
1. Nommer le capteur/détecteur. Quelle grandeur physique mesure-t-il ? Est-ce un capteur passif ou actif ?
2. Déterminer la sensibilité du capteur de type J.
3. D’après la valeur de la sensibilité, d’après vous quelle fonction électronique s’impose en sortie de ce capteur ? Calculer la tension obtenue en sortie du capteur pour T= -25°C , T= 0°C , T = 157°C 4. Déterminer l’étendue de mesure EM et la plage de tension obtenue en sortie du capteur A.2) Etude du capteur n°4.
1. Nommer le capteur/détecteur. Quelle grandeur physique mesure-t-il ? Est-ce un capteur passif ou actif ? 2. Quelles sont les broches d’alimentation ? A quelle tension faut-il l’alimenter ?
3. Déterminer la sensibilité moyenne du capteur référence SX100.Calculer la tension obtenue en sortie du capteur pour une pression de P= 0 PSI ; P=25.6PSI ; P = 100PSI (1 bar =100kPa=14.5PSI)
4. Déterminer l’erreur de linéarité maximale du capteur.
Déterminer l’étendue de mesure EM et la plage de tension obtenue en sortie du capteur A.3) Etude du capteur n°5.
1. Nommer le capteur/détecteur. Quelle grandeur physique mesure-t-il ? De quel type est ce capteur ?
2. Quelle est la puissance maximale commutable par ce capteur ? Même question pour le courant maximal
3. Quel est l’angle de déclenchement maximal ? A.4) Etude du capteur n°6.
1. Nommer le capteur/détecteur. De quel type est ce capteur ? De quelle nature est l’information de sortie ?
2. Quelle est la distance de détection des objets ?
3. Donner la signification de l’indice de protection IP67.
4. Quel est le courant maximal absorbable par ce capteur (Type Courant continu)? Quelle est la tension de fonctionnement ?
5. Donner la référence d’un capteur à sortie CC (courant continu) avec un transistor NPN.
A.5) Etude du capteur n°7.
1. Nommer le capteur/détecteur. De quel type est ce capteur ? De quelle nature est l’information de sortie ?
2. Quel est le courant maximal absorbable par ce capteur (Type Courant continu)? Quelle est la tension de fonctionnement ?
A.6) Etude du capteur n°8.
1. Nommer le capteur/détecteur. Quelle grandeur physique mesure-t-il ? De quelle nature est l’information de sortie ?
2. Quel est le courant maximal de sortie que peut fournir ce capteur ? A.7) Etude du capteur n°9.
1. Nommer le capteur/détecteur. Quelle grandeur physique mesure-t-il ? De quelle nature est l’information de sortie ? Comment est-elle organisée ?
2. Calculer le nombre de pas possible/tour avec ce capteur. En déduire la résolution (angle mini).
2. Quelle est la fréquence maximale du signal de sortie du capteur ?
A.8) Etude du capteur n°10.
1. Nommer le capteur/détecteur. Quelle grandeur physique mesure-t-il ? De quelle nature est l’information de sortie ?
2. Quel est le pouvoir de coupure du capteur ( Type C01P )?
A.9) Etude du capteur n°11.
1. Nommer le capteur/détecteur. Quelle grandeur physique mesure-t-il ? De quelle nature est l’information de sortie ?
A.10) Etude du capteur n°12.
1. Nommer le capteur/détecteur. Quelle grandeur physique mesure-t-il ? De quelle nature est l’information de sortie ?
