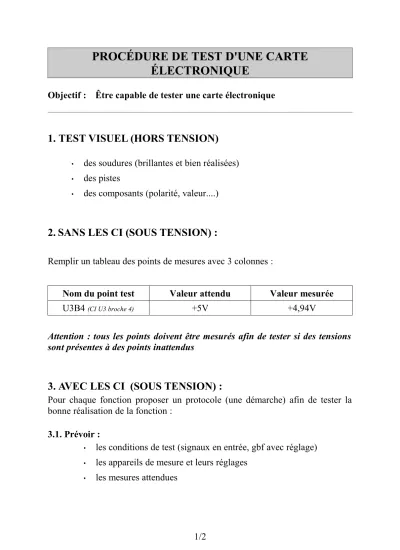

PROCÉDURE DE TEST D'UNE CARTE ÉLECTRONIQUE

PROCÉDURE DE TEST D'UNE CARTE ÉLECTRONIQUE

Objectif : Être capable de tester une carte électronique

1. TEST VISUEL (HORS TENSION)

• des soudures (brillantes et bien réalisées)

• des pistes

• des composants (polarité, valeur....)

2. SANS LES CI (SOUS TENSION) :

Remplir un tableau des points de mesures avec 3 colonnes :

Nom du point test Valeur attendu Valeur mesurée

U3B4 (CI U3 broche 4) +5V +4,94V

Attention : tous les points doivent être mesurés afin de tester si des tensions sont présentes à des points inattendus

3. AVEC LES CI (SOUS TENSION) :

Pour chaque fonction proposer un protocole (une démarche) afin de tester la bonne réalisation de la fonction :

3.1. Prévoir :

• les conditions de test (signaux en entrée, gbf avec réglage)

• les appareils de mesure et leurs réglages

• les mesures attendues

1/2

Procédure de test d'une carte électronique

3.2. Réaliser le test et relever les mesures réelles

Relever les chronogrammes, fonction de transfert, tableau de mesure...

Attention : toutes vos mesures doivent être consignées (écrite) afin de pouvoir les justifier.

3.3. Comparer les mesures réelles et les mesures attendues

3.4. Conclure sur le fonctionnement

Pour chaque fonction refaire les points 3.1 à 3.4

4. TEST COMPLET DE LA CARTE

Une fois le test de chaque fonction réalisé :

• Proposer un protocole de test de la carte compléte

• Réaliser les mesures

• Consigner les mesures

• Comparer avec le cahier des charges de la carte

• Conclure

2/2
