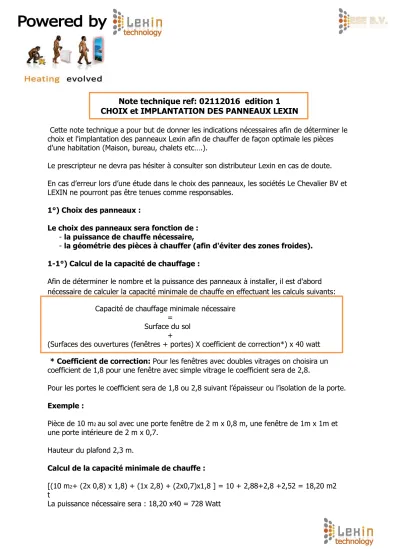

Note technique ref: 02112016 edition 1 CHOIX et IMPLANTATION DES PANNEAUX LEXIN
Cette note technique a pour but de donner les indications nécessaires afin de déterminer le choix et l'implantation des panneaux Lexin afin de chauffer de façon optimale les pièces d'une habitation (Maison, bureau, chalets etc….).
Le prescripteur ne devra pas hésiter à consulter son distributeur Lexin en cas de doute.
En cas d’erreur lors d’une étude dans le choix des panneaux, les sociétés Le Chevalier BV et LEXIN ne pourront pas être tenues comme responsables.
1°) Choix des panneaux :
Le choix des panneaux sera fonction de : - la puissance de chauffe nécessaire,
- la géométrie des pièces à chauffer (afin d'éviter des zones froides).
1-1°) Calcul de la capacité de chauffage :
Afin de déterminer le nombre et la puissance des panneaux à installer, il est d'abord nécessaire de calculer la capacité minimale de chauffe en effectuant les calculs suivants:
Capacité de chauffage minimale nécessaire =
Surface du sol +
(Surfaces des ouvertures (fenêtres + portes) X coefficient de correction*) x 40 watt
* Coefficient de correction: Pour les fenêtres avec doubles vitrages on choisira un coefficient de 1,8 pour une fenêtre avec simple vitrage le coefficient sera de 2,8.
Pour les portes le coefficient sera de 1,8 ou 2,8 suivant l’épaisseur ou l’isolation de la porte.
Exemple :
Pièce de 10 m2 au sol avec une porte fenêtre de 2 m x 0,8 m, une fenêtre de 1m x 1m et une porte intérieure de 2 m x 0,7.
Hauteur du plafond 2,3 m.
Calcul de la capacité minimale de chauffe :
[(10 m2+ (2x 0,8) x 1,8) + (1x 2,8) + (2x0,7)x1,8 ] = 10 + 2,88+2,8 +2,52 = 18,20 m2 t
La puissance nécessaire sera : 18,20 x40 = 728 Watt
Choix des panneaux
Il est nécessaire de choisir une puissance supérieure ou égale à la puissance obtenue c'est à dire dans ce cas une puissance supérieure à 728 Watt.
En effet, une puissance inférieure impliquerait des consommations trop importantes lors des périodes de grands froids.
Rappel des differentes caracteristiques des panneaus
Type de
panneaux Puissances Surface
chauffée Hauteur plafond CH 6060 550 10 2,3<H<6,5 CHHP 6060 650 10 3,5<H<7.0 CH 10050 800 16 2,3<H<6,5 CH102030 550 10 2,3<H<6,5 CHHP10050 950 16 3,5<H<7.0 CH 12060 1100 20 2,3<H<6,5 CHHP12060 1300 20 3,5<H<7.0
2°) Emplacement des panneaux :
Outre la puissance à calculer il sera également nécessaire de tenir compte de la géométrie des pièces afin d'éviter des zones froides.
Pour ce faire, il est nécessaire de tenir compte de la portée des rayonnements infra rouges (IR) :
La portée maximale de chauffage peut être déterminée avec un demi cercle devant le panneau (voir croquis ci-dessous).
Précisions :
1. Les panneaux doivent être repartis uniformément dans l’espace,
2. Les panneaux doivent être installés près des portes extérieures et fenêtres exigeant de grands coefficients de correction.
3. Les espaces hors de portée doivent être équipés de panneaux supplémentaires.
4. La portée de chauffage doit chevaucher légèrement les murs afin qu’ils soient chauffés directement.
Si, pour des raisons esthétiques ou autres, ces recommandations ne pouvaient être suivies, essayer d’en tenir compte le plus possible.
Il se peut dans certains cas, selon la géométrie de la pièce à chauffer que la capacité de chauffage d'un panneau soit suffisante mais que la portée de son rayonnement IR laisse trop de zone froide. Dans ce cas, Il faudra alors positionner 2 panneaux au lieu d'un seul (Voir pages 5 et 6 exemple du couloir en longueur).
2-1°) Emplacement au plafond ou au mur :
Les panneaux peuvent être placés au plafond ou sur les murs. Ceci n’a pas de conséquence concernant la portée des rayonnements.
La seule différence est que positionnés aux murs, les panneaux ne chauffent que 3 murs au lieu de 4. En conséquence, il est fortement recommandé de choisir un panneau avec une puissance supérieure de 15% à la puissance d'un panneau qui aurait été mis au plafond.
2-2°) Choix par rapport à la hauteur de plafond :
Les panneaux CH devront être positionnés à une hauteur comprise entre 2,3 et 3,5 mètres Les panneaux CHHP devront être positionnés à une hauteur comprise entre 3,5m et 5,5 mètres.
Il est important pour un confort de chauffe de ne pas positionner un panneau CHHP à une hauteur inférieure à 3,5 mètres.
2-3°) Chauffage d'appoint
Les panneaux LEXIN peuvent être placés exceptionnellement à différents endroits pour être utilisés en chauffage d'appoint. Un portique sur roulette est d'ailleurs proposé à cet effet.
Dans ce cas, tenir compte d’une distance minimale de 50 cm entre le panneau et les objets placés devant celui-ci (par ex. fauteuils, rideaux…).
3°) Emplacement des thermostats :
L'installateur devra se référer aux indications données par le fabricant du thermostat utilisé pour gérer la température des pièces.
4°) Câblage et protection électrique:
L'installateur devra dimensionner, les câbles, les connecteurs et les systèmes de protection (Disjoncteurs différentiels et divisionnaires) en se conformant aux normes en vigueur et en
tenant compte des différentes consommations électriques (ampérage) des panneaux Lexin installés.
5°) Exemples de calculs : 5-1°) Exemple N°1 :
Salle de séjour en L, avec deux grandes et trois petites fenêtres, une porte donnant sur l’entrée et une porte double donnant sur la terrasse.
Calcul de la capacité de chauffe minimale:
Description Longueur Largeur Facteur de
correction Capacité
Sol 8,0 4,0 1,0 32,00
Sol 3,0 2,0 1,0 6,00
Double vitrage 2,0 1,6 1,8 5,76
Double vitrage 1,0 1,6 1,8 2,88
Double vitrage 1,0 1,6 1,8 2,88
Double vitrage 1,0 1,6 1,8 2,88
Double vitrage 2,0 0,8 1,8 2,88
Porte intérieure 2,5 0,8 1,0 2,00
Porte
extérieure 2,5 1,6 2,8 11,20
Capacité de chauffage minimale nécessaire 68,48
Emplacement des panneaux :
Les trois rectangles rouges représentent les panneaux type CH12060. Les pointillés délimitent le sol chauffé en direct. La zone hors murs ne sera pas chauffée.
Cette disposition permet d’éviter des zones froides au sol.
5-2°) Exemple N°2 :
Couloir étroit et long avec deux portes, sans fenêtre.
Capacité minimum nécessaire :
Description Longueur Largeur Facteur de
correction Capacité
Sol 10,0 m 1,5 m 1,0 15,00
Porte intérieure 2,5 m 1,8 m 1,8 4,5
Porte
extérieure 2,5 m 1,8 m 1,8 4,5
Capacité de chauffage minimale nécessaire 24
Calcul de la capacité minimale de chauffe: 40 watt x 24 = 960 watt En se rapportant aux indications du tableau page 2/6 on pourrait choisir 1 panneau CH12060 d’une puissance de 1100 watt.
Emplacement des panneaux :
A hauteur de 2,5 m une première répartition donne le résultat suivant :
Deuxième possibilité :
Afin de chauffer l’ensemble du couloir ainsi que les portes et éviter des zones froides il est nécessaire d’utiliser deux panneaux Lexin.
Dans ce cas, l’utilisation de deux Ch6060 d’une puissance de 550 watt, permettra d’obtenir une puissance totale de 1100 watt, tout en évitant des zones froides.
Implantation des 2 panneaux CH06060 :
6°) Autres cas de figure :
Pour des cas de figure plus complexes ou suscitant des hésitations, ne pas hésiter à consulter votre distributeur LEXIN afin qu’il vous apporte son aide
