COBOL
C
h
a
p
it
re
5

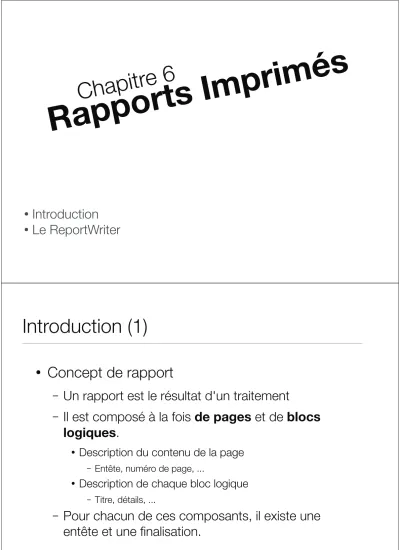

Chapi
tre 6
Rapp
orts I
mprim
és
!Introduction
!Le ReportWriter
Introduction (1)
!Concept de rapport
"
Un rapport est le résultat d'un traitement
"
Il est composé à la fois de pages et de blocs
logiques.
!
Description du contenu de la page
" Entête, numéro de page, ...
!
Description de chaque bloc logique
" Titre, détails, ...
"
Pour chacun de ces composants, il existe une
COBOL, 2010 228
Introduction (2)
"
Exemple: un bon de commande (blocs logiques)
!
Blocs logiques
" En-tête
! Identification du client (numéro, nom, adresse, ...)
! Identification de la commande (numéro, date, ...)
" Corps de la commande
! Ligne de détail (numéro produit, quantité, PU, PT)
" Finalisation
! Total à facturer, date d'échéance, ...
!
Structure en page
" En-tête
! Nom de la société, adresse, ...
" Finalisation
! Numéro de page, ...
Introduction (3)
RELEVE DES FABRICATIONS DU xx/xx/xx AU xx/xx/xx ---USINE: xxxxxxxxxxxxx ATELIER xxx xxxxxxxxxxxxxxxxxxxxx xxxxxx (produit) (quant) xxxxxxxxxxxxxxxxxxxxx xxxxxx xxxxxxxxxxxxxxxxxxxxx xxxxxx xxxxxxxxxxxxxxxxxxxxx xxxxxx TOTAL ATELIER : xxxxxxx ---TOTAL USINE : xxxxxxx DATE : xx/xx/xx PAGE xxx PH page heading PF page footing CH USINE Control. head. CH ATELIER CF ATELIER Control foot. CF USINE DE - Détail DE - Détail DE - Détail DE - Détail DE - Détail Groupe de lignes (bloc)
COBOL, 2010 230
Introduction (4)
!
Que permet COBOL ?
"
Le ReportWriter permet de:
!
décrire le rapport imprimé sous la forme de blocs
logiques
!
décrire la page physique
"
En outre:
!
Il réalise certaines totalisations (courante dans les
rapports comme le total à payer, ...)
!
Gère automatiquement la mise en page (rupture sur
certaines données, ...)
!
Se rapproche du paradigme déclaratif (comme SQL)
Introduction (5)
!
Mise en page
"
3 emplacements possibles pour un groupe:
!
haut de la page
" Contient les titres de rapport et de page
!
corps de la page
" Contient les blocs logiques
!
bas de page
" Contient les fin de page et de rapport "
Réalisation
!
Le garnissage: préparation des lignes dans un buffer
COBOL, 2010 232
Introduction (6)
!
Positionnement du groupe de lignes (toutes les lignes
d'un groupe apparaissant sur une même page)
!
Positionnement de chaque ligne (de manière absolue
ou relative)
"
Structure logique
!
Utilisation d'un indicatif de structure dont chaque
élément correspond à une décomposition logique.
" ex: numéro d'usine, numéro d'atelier!
Une rupture sur un élément de cet indicatif entraîne
automatiquement la clôture du niveau logique
correspondant.
" Ex: changement du numéro d'usine
Introduction (7)
"
Remarques:
!
Il est possible d'exécuter une procédure avant la
génération d'un groupe.
!
Il est possible de ne pas générer (ne pas imprimer) une
partie de rapport via SUPPRESS PRINTING
!
Il existe deux modes de rapport:
" détaillé qui produit l'ensemble des lignes de détail et les gorupes de début et fin
" récapitulatif qui produit les titres et finalisations (le rapport contient principalement des totaux)
!
Une donnée d'un groupe détail peut être mentionnée
comme impression en mode indicatif : elle n'apparaitra
que lors de la 1ère occurrence
COBOL, 2010 234
Introduction (8)
"
Déclaration
!
A l'instar de la SCREEN SECTION, la déclaration d'un
rapport imprimé a lieu également en DATA DIVISION dans la
REPORT SECTION.
!
Le rapport prend la forme d'une structure COBOL améliorée
d'options spécifiques à la génération de rapport.
!
Chaque rapport est décrit suivant 2 clauses: CONTROLS
qui mentionne l'indicatif de structure et PAGES qui définit le
format de la page
!
Chaque groupe contient une clause TYPE qui définit le type
du groupe. Les procédures à exécuter avant l'édition d'un
groupe sont déclarées dans les DECLARATIVES
Introduction (9)
!
A chaque ligne est mentionnée sa position sur la page
via LINE.
!
Plusieurs clauses peuvent être associée à chaque
donnée imprimée :
" COLUMN pour mentionner la position
" VALUE si la donnée est constante et cela permet d'en mentionner la valeur
" SOURCE si la valeur de la donnée provient d'une variable déclarée autre-part dans le programme.
" SUM si la valeur de la donnée est une totalisation réalisée par le module COBOL de génération de rapport.
COBOL, 2010 236
Introduction (10)
!Un programme d'édition:
Début
OPEN
INITIATE
Acquisition
données
GENERATE
CLOSE
TERMINATE
Fin
Ouverture du fichier
qui contiendra le(s)
rapport(s)
Initialisation du rapport
Ordre de générer le
rapport
Clotûre du rapport
Fermeture du fichier
contenant le rapport
fin
ReportWriter (1)
!
Détails en FILE SECTION:
"
Un fichier est imprimé est un fichier comme les
autres:
!
On trouve en ENVIRONMENT DIVISION une clause
SELECT qui décrit son emplacement sur disque.
!
La rubrique FD ne contient aucune description
d'enregistrement mais une clause spécifique REPORT.
Aucune clause SAME AREA autorisée.
!
Le programmeur doit effectuer les opérations OPEN /
CLOSE
mais ne doit rédiger aucune instruction WRITE
.
" Ecriture réalisée par le ReportWriter.COBOL, 2010 238
ReportWriter (2)
"
Format:
FD nom-fichier
[GLOBAL] [EXTERNAL]
[clause RECORD CONTAINS]
[clause BLOCK CONTAINS]
[clause CODE-SET]
clause REPORT.
!
La clause report est obligatoire:
REPORT {nom-rapport}
" Les rapports indiqués doivent faire l'objet d'une rubrique RD en REPORT SECTION.
" Un rapport ne peut être mentionné qu'une seule fois dans une seule clause REPORT.
!
Les clauses sont celles des fichiers habituels en COBOL.
ReportWriter (3)
!
Registres spéciaux
"
Le module ReportWriter définit des registres
spéciaux qu'il maintient. Le programmeur à
toutefois la possibilité de les utiliser dans son
programme.
!
LINE-COUNTER – format: PIC 9(6). Indique le dernier
numéro de la ligne imprimée (dans la page).
L'instruction INITIATE initialise cette valeur à 0.
" Une clause SOURCE ou une instruction dans la PROCEDURE DIVISION peut désigner ce registre.
" Si plusieurs rapports sont définis: LINE-COUNTER [ OF nom-rapport ]
COBOL, 2010 240
ReportWriter (4)
!
PAGE-COUNTER – format PIC 9(6). Ce registre donne
le numéro de la page en cours d'impression.
L'instruction INITIATE place la valeur 1.
" Ce registre peut être désigné dans la PROCEDURE DIVISION ou via une clause SOURCE.
" Si plusieurs rapports sont définis, il faut indiquer le nom complet comme suit:
PAGE-COUNTER [OF nom-rapport ]
" La valeur de ce registre peut être modifié par le programme en vue de commencer la numérotation à une autre valeur que 1.
ReportWriter (5)
!
Détails en DATA DIVISION
"
La REPORT SECTION permet de décrire un
rapport imprimé.
REPORT SECTION.
{ RD nom-rapport
{ 01 declaration-groupe
{
[declaration-ligne]
{declaration-donnée}
1-N}
0-N}
1-N}
0-NCOBOL, 2010 242
ReportWriter (6)
"
Remarques:
!
Un groupe identifie un évenement que le ReportWriter doit
détecter. A chaque fois que l'évenement survient:
" Le ReportWriter effectue des totalisations automatiques" exécute les procédures qui doivent être déclenchées (elles sont définies dans une section DECLARATIVES).
" effectue l'impression d'une ou plusieurs lignes.
!
Un groupe peut représenter:
" un groupe imprimable qui est composé de plusieurs lignes
" un groupe imprimable qui contient des totalisations non-imprimable
" un groupe vide qui est présent pour l'exécution d'une procédure
ReportWriter (7)
!
Une déclaration de ligne doit être liée à (au moins) une
déclaration de donnée imprimable
!
Une totalisation automatique non-imprimable peut être
liée à une déclaration de ligne.
"
Désignation d'un rapport
!
Il est désigné par une clause REPORT de la FILE
SECTION. Il peut également être mentionné dans une
instruction INITIATE, TERMINATE ou GENERATE
(génération récapitulative dans ce cas).
"
Désignation d'un groupe
!
Dans la section DECLARATIVES, par une instruction
COBOL, 2010 244
ReportWriter (8)
!
pour un groupe détail, via l'instruction GENERATE
(PROCEDURE DIVISION) et également dans une clause
SUM (UPON ...) en REPORT SECTION.
"
Une ligne n'est jamais référencée.
!
Il est donc inutile de lui donner un nom
"
Une variable de totalisation (déclarée en REPORT
SECTION) peut être référencée par le programme
ou via SOURCE / SUM
ReportWriter (9)
"Option rubrique RD
RD nom-rapport
[IS GLOBAL]
[clause CODE]
[clause CONTROL]
[clause PAGE].
"Interprétation
!
La clause CODE permet d'introduire un repère
spécifique des lignes des différents rapport. Etait utile
sur des bandes magnétiques.
!
La clause CONTROL mentionne l'indicatif de structure
(décrivant la hiérarchie du rapport).
COBOL, 2010 246
ReportWriter (10)
"
Détail de la clause CONTROL
CONTROL IS { nom-donnee | FINAL nom-donnee }
!
Le nom-donnee doit être déclaré en DATA DIVISION (mais
pas en REPORT SECTION)
!
Une donnée ne peut être mentionnée qu'une seule fois.
!
On mentionne les indicatifs de structure dans l'ordre
hiérarchique décroissant (USINE ATELIER)
" A chaque élément cité pourra être associé un groupe control heading et/ou un groupe control footing
!
FINAL indique que le rapport complet est également un
groupe
" Il pourra également être associé à un groupe control heading et/ou un groupe control footing.
ReportWriter (11)
!
Exemple: soit la description d'un fichier
...
02 INS.
03 Province PIC 9.
03 Arrondissement PIC 9.
03 Commune PIC 999.
Chaque enregistrement décrit une commune de Belgique. On désire éditer ces enregistrements ainsi que des totaux récapitulatifs par commune, par arrondissement administratif, par province et pour le pays. Une commune est identifiée par son numéro INS paccc (p = province, a=arrondissement dans la province, ccc=commune dans l'arrondissement).
Pour ce faire, on programmera la clause suivante:
CONTROL FINAL Province Arrondissement Commune.
Ou encore:
COBOL, 2010 248
ReportWriter (12)
"
Détail de la clause PAGE
!
Elle est responsable de la mise en page. Elle doit être
présente si:
" Le rapport fait plus d'une page
" Un groupe page heading et/ou page footing doit être défini
" L'espacement entre les lignes n'est pas relatif.
PAGE LIMIT entier-1 LINE
[HEADING entier-2]
[FIRST DETAIL entier-3]
[LAST DETAIL entier-4]
[FOOTING entier-5]
!
Il faut que:
" 1 <= entier-2 <= entier-3 <= entier-4 <= entier-5 <= entier-1
" Si le placement est complètement absolu, seul LIMIT est requis
ReportWriter (13)
!
Explications:
" entier-1 définit la hauteur de la page en nombre de lignes
" Les zones dans la pages peuvent être occupée par les groupes comme suit: 1 1st DETAIL HEADING LAST DETAIL FOOTING LIMIT Début de la page Corps de la page Fin de la page RH PH RH PH RH PH CH DE CH DE CH DE CH DE CH DE CH DE CF CF CF CF CF CF CF CF CF PF RF PF RF PF RF RH RF RH RF RH RF RH RF RH RF RH RF RH RF RH RF RH RF RH RF RH RF RH RF RH RF RH RF RH RF
Si page de garde séparée
1 HEADING FOOTING LIMIT L. DETAIL LIMIT Défaut:
COBOL, 2010 250
ReportWriter (14)
!
Règles à respecter (calculs en nombre de lignes):
" PH + RH <= FIRST-DETAIL – HEADING
! RH uniquement si pas de page de garde séparée
" PF + RF <= PAGE-LIMIT – FOOTING
! RF uniquement si pas de page de garde séparée
" Tous les groupes CF <= FOOTING – LAST-DETAIL
! Tous ces groupes doivent se trouver sur une même page
" DE + CH <= LAST-DETAIL – (FIRST-DETAIL – 1)
! On prend en compte le plus long détail possible
ReportWriter (15)
"
Description d'un groupe
01 nom-groupe
clause TYPE
[clause NEXT-GROUP].
!
Règle:
" NEXT-GROUP ne peut être utilisé que pour des données imprimable
!
Interprétation:
" La clause TYPE est requise et elle indique l'évenement qui produira une nouvelle occurrence du groupe
" La clause NEXT-GROUP indique que des lignes vides suivent le groupe défini.
COBOL, 2010 252
ReportWriter (16)
!La clause TYPE
TYPE IS ( RH | PH |
CH (nom-donnee | FINAL) |
DE |
CF (nom-donnee | FINAL) |
PF | RF )
!Interprétation
" Cette clause obligatoire détermine le type du groupe (et donc l'événement associé)
" Si les données sont imprimables, elle détermine également l'emplacement.
!
Règles
" FINAL ou nom-donnee désigne, dans CH/CF, le bloc logique auquel se rapporte le groupe
" une option CH/CF/DE est obligatoire.
ReportWriter (17)
" Si un rapport détaillé doit être produit, au moins un groupe DE doit être défini.
" Pour chaque élément indiqué en CONTROL, un groupe CF et CH peut être produit
" Pour la mise en page, un groupe RH, RF, PH, PF peut être défini
" L'ordre de présentation doit être respecté:
RH
PH
CH FINAL
CH indicatif-majeur
CH indicatif-mineur
DE
CF indicatif-mineur
CF indicatif-majeur
CF FINAL
PF
RF
COBOL, 2010 254
ReportWriter (18)
!
La clause NEXT-GROUP
NEXT-GROUP IS (NEXT-PAGE | entier-1 |
PLUS entier-2)
" Interprétation:
! Permet d'indiquer, pour un groupe imprimable, le nombre
de ligne vide après la dernière ligne.
! L'option NEXT-PAGE ajoute suffisamment de ligne
pour passer à la page suivante
! L'option entier-1 ajoute des lignes jusqu'à arriver à la
ligne entier-1.
! PLUS entier-2 ajoute entier-2 lignes à la fin du groupe
imprimable.
! Si cette option est spécifiée dans un groupe CF, seul une
rupture sur l'événement associé produira les lignes vides demandées.
ReportWriter (19)
"
Description d'une ligne [clause LINE NUMBER]
numéro-niveau [nom-donnee]
clause LINE NUMBER.
!
Règles
" Ne peut se trouver que dans un groupe imprimable (chaque ligne doit contenir au moins une donnée imprimable).
" La rubrique doit être liée à une déclaration de groupe (on utilisera le numéro 02).
" Les lignes doivent être ordonnées suivant l'ordre d'apparition (haut->bas).
" Si le groupe ne contient qu'une seule ligne, la clause LINE NUMBER peut être spécifiée au niveau 01
" Si la ligne ne contient qu'une seule donnée, les clauses décrivant cette donnée peuvent être reportées à la description de la ligne.
COBOL, 2010 256
ReportWriter (20)
!
Format:
LINE NUMBER is (entier-1 [ON NEXT PAGE] |
PLUS entier-2)
!
Règles:
" l'option de positionnement absolu (entier-1 [ON NEXT PAGE]) n'est permise que si une clause PAGE est définie pour le rapport
" La séquence des clauses LINE NUMBER pour un groupe doit être conforme au schéma
! 0-1 LINE NUMBER entier-1 NEXT PAGE
! 0-m LINE NUMBER entier-1
! 0-n LINE NUMBER PLUS entier-2
" Il faut veiller à ne pas dépasser la zone définie car les données d'un groupe doivent se trouver sur une même page.
ReportWriter (21)
!
Placement absolu [entier-1 [ON NEXT PAGE] )
" La ligne est imprimée à la ligne entier-1
" Si l'option NEXT PAGE est précisée, les données sont placées sur une nouvelle page
" Si la ligne mentionnée est antérieure à la ligne courante du rapport, une nouvelle page est générée.
!
Placement relatif PLUS entier-2.
" Première ligne d'un groupe ou bloc logique
! Le groupe (CH, DE ou CF) entier est placé suivant la
contrainte mentionnée.
! Tout le groupe est placé sur la page en cours ou, à défaut,
sur une nouvelle page
! La première ligne du premier groupe dans une page est
COBOL, 2010 258
ReportWriter (22)
" Règles générales
! La ligne est placée à la position LC (Ligne-courante) + entier-2
! La valeur de LC est adaptée si la zone autorisée pour le
groupe est < à la valeur de LC. Dans ce cas LC est fixé à la zone autorisée – 1.
! entier-2 > 0
" Changement de page
! Lors d'un changement de page, les groupes PF et PH sont
produit (s'ils sont présent).
ReportWriter (23)
"
Donnée imprimable
!
Format
niveau [nom-donnee]
clause PICTURE
[clause JUSTIFIED RIGHT]
[clause SIGN SEPARATE]
[clause BLANK WHEN ZERO]
[clause USAGE IS DISPLAY]
clause COLUMN NUMBER
clause (VALUE | SOURCE | SUM)
[clause GROUP INDICATE].
!
Remarques:
" Pour les données imprimable, la clause PICTURE est obligatoire; son format peut être édité.
COBOL, 2010 260
ReportWriter (24)
" Si la ligne ne contient qu'une seule donnée, les clauses
décrivant cette donnée peuvent être reportées à la description de la ligne à moins que celle-ci définisse un groupe.
!
Signification
" L'interprétation des clauses contenues dans la clause PICTURE est identique à celle vue précédemment
! Il faut savoir qu'il faut mentionner l'option SEPERATE
CHARACTER dans le SIGN.
!
Clause COLUMN NUMBER
" Format:
COLUMN NUMBER IS entier
ReportWriter (25)
" Mentionne La position (à partir de 1) où la donnée décrite sera produite.
" Les positions doivent être croissante (de gauche à droite) suivant l'ordre d'apparition des informations.
! Aucun chevauchement n'est permis.
" Les positions non occupées sont produites comme des caractères blanc.
!
La clause VALUE
" Format
VALUE constante
" La valeur de la donnée est mentionnée dans la clause. Cela permet notamment de produire les titres d'un rapport.
COBOL, 2010 262
ReportWriter (26)
!
La clause SOURCE
" Format:
SOURCE (identificateur | PAGE-COUNTER |
LINE-COUNTER)
" Interprétation:
! Indique la source pour la zone de donnée décrite (zone où
la valeur sera lue).
" Remarques:
! L'identificateur peut être une totalisation automatique (voir
clause SUM) ou une autre donnée décrite hors de la REPORT SECTION.
! Les valeurs PAGE-COUNTER ou LINE-COUNTER sont
qualifiées par le rapport en cours et désignent
respectivement les compteurs de pages ou de lignes.
Copyright (C) André CLARINVAL/PUN 1991
ReportWriter (27)
!
La clause SUM
" Format:
{ SUM {identificateur}
[UPON {groupe-detail} ] }
[ RESET (nom-donnee | FINAL ) ]
" Signification:! La clause SUM peut comprendre plusieurs listes SUM.
Une clause définit une totalisation.
! Chaque donnée citée dans la clause sera totalisée dans la
variable décrite.
" Règle:
! Une clause SUM ne peut apparaître que dans un CF. Liste
COBOL, 2010 264
ReportWriter (28)
" Totalisations:
! Une liste SUM peut comporter une donnée décrite hors de la
REPORT SECTION ou une totalisation.
! L'option UPON ne peut être mentionnée que si la liste ne
contient aucune totalisation.
! Le sous-total
SUM {identificateur}
[UPON {groupe-detail}]
! La donnée est déclarée hors de la REPORT SECTION.
! Chaque groupe-detail mentionne un groupe DETAIL du
rapport
! Sauf indiqué via l'option UPON, l'accumulation s'effectue
pour chaque groupe détail du rapport.
Copyright (C) André CLARINVAL/PUN 1991
ReportWriter (29)
! Pour les éditions détaillées, chaque fois que le groupe
détail mentionné (ou tous s'il n'est pas mentionné) est produit, les identificateurs mentionnés dans le liste SUM sont accumulés dans la donnée de totalisation.
! Pour les éditions récapitulatives, la totalisation s'opère
comme si le rapport comportait un groupe détail cité dans l'option UPON.
! Le total croisé
! On appelle total croisé tout identificateur cité par une
clause SUM qui désigne une totalisation déclarée à l'intérieur du groupe en cours de description
! Le système COBOL va effectuer les calculs dans
COBOL, 2010 266
ReportWriter (30)
! Exemples:
RD Facture (...) CONTROL No-Facture.
01 En-Tete TYPE DETAIL NEXT GROUP IS 13.
02 LINE 4 ON NEXT PAGE.
... (date, nom et adresse du client, ...) 01 Ligne TYPE DETAIL.
02 LINE PLUS 1.
... (produit, quantité, prix, taxe, ...) 01 Finale TYPE CONTROL FOOTING No-Facture. 02 LINE 44.
03 Total-HT COLUMN 42 PIC Z(6) SUM Prix UPON Ligne.
03 Total-Taxe COLUMN 45 PIC Z(5) SUM Taxe UPON Ligne.
02 LINE 48.
03 A-Payer COLUMN 55 PIC Z(6) SUM Prix Taxe UPON Ligne.
Copyright (C) André CLARINVAL/PUN 1991
Exemple sous-total 1
ReportWriter (31)
RD Synthese (...) CONTROL FINAL Usine Atelier. 01 Liste-releve TYPE DETAIL.
...
01 Recap-Atelier TYPE CONTROL FOOTING Atelier. 02 LINE PLUS 2.
03 (...) SUM Quantite-Fabriquee.
01 Recap-Usine TYPE CONTROL FOOTING Usine. 02 LINE PLUS 2.
03 (...) SUM Quantite-Fabriquee.
01 Recap-General TYPE CONTROL FOOTING FINAL. 02 LINE PLUS 4. 03 (...) SUM Quantite-Fabriquee.
Exemple sous-total 2
! Exemples (suite) : UPON Liste-releve UPON Liste-releve UPON Liste-releve C o p y r i g h t ( C ) A n d r é C L A R I N V A L / P U N 1 9 9 1COBOL, 2010 268
ReportWriter (32)
! Exemples (suite):
RD Facture (...) CONTROL No-Facture.
01 En-Tete TYPE DETAIL NEXT GROUP IS 13.
02 LINE 4 ON NEXT PAGE.
... (date, nom et adresse du client, ...) 01 Ligne TYPE DETAIL.
02 LINE PLUS 1.
... (produit, quantité, prix, taxe, ...) 01 Finale TYPE CONTROL FOOTING No-Facture. 02 LINE 44.
03 Total-HT COLUMN 42 PIC Z(6) SUM Prix UPON Ligne.
03 Total-Taxe COLUMN 45 PIC Z(5) SUM Taxe UPON Ligne.
02 LINE 48.
03 A-Payer COLUMN 55 PIC Z(6) SUM Total-HT Total-Taxe.
Exemple total croisé
C o p y r i g h t ( C ) A n d r é C L A R I N V A L / P U N 1 9 9 1
ReportWriter (33)
! Le total récapitulatif! On appelle total récapitulatif tout identificateur cité
par une clause SUM qui désigne une totalisation déclarée dans un autre groupe CONTROL FOOTING déjà défini dans le rapport en cours de description, groupe de niveau lié dans la hiérarchie logique du rapport.
! Remise à zéro:
! Une donnée de totalisation est remise à 0
automatiquement lorsque le groupe CONTROL FOOTING auquel elle se rapporte est imprimmé.
! Dans certains cas (totaux intermédiaires), il est
préférable de différer cette réinitialisation (à la rupture de niveau supérieur).
COBOL, 2010 270
ReportWriter (34)
! Exemples (fin):
RD Synthese (...) CONTROL FINAL Usine Atelier. 01 Liste-releve TYPE DETAIL.
...
01 Recap-Atelier TYPE CONTROL FOOTING Atelier. 02 LINE PLUS 2.
03 Total (...) SUM Quantite-Fabriquee. 01 Recap-Usine TYPE CONTROL FOOTING Usine. 02 LINE PLUS 2.
03 Total (...) SUM Total OF Recap-Atelier 01 Recap-General TYPE CONTROL FOOTING FINAL. 02 LINE PLUS 4.
03 Total (...) SUM Total OF Recap-Usine.
Exemple total récapitulatif
C o p y r i g h t ( C ) A n d r é C L A R I N V A L / P U N 1 9 9 1
ReportWriter (35)
! Remise à zéro (suite):
RESET ON (nom-donnee | FINAL)
! Le nom-donnee est un élément de la liste CONTROL
de la rubrique RD
! La mention de FINAL ou nom-donnée désigne
l'élément auquel il n'est pas nécessaire d'associer un groupe CONTROL FOOTING
! Valeur initiale d'une donnée de totalisation
! Il est possible de modifier la valeur initiale en utilisant
une clause USE BEFORE REPORTING associée au groupe CONTROL HEADING de niveau
COBOL, 2010 272
ReportWriter (36)
!
La clause GROUP INDICATE
" Format:
GROUP INDICATE
" Signification:! Ne peut se trouver que pour une donnée imprimable dans
un groupe DETAIL.
! Elle indique que la donnée ne sera imprimée que
! lors de la production du 1er groupe lors d'un
changement de page
! lors de la production du 1er groupe lors d'une rupture
sur un indicatif.
! Dans les autres cas, la donnée n'est pas imprimée est est
remplacée par des blancs.
ReportWriter (37)
!
Total automatique non-imprimable
" Format:
niveau nom-donnee
clause PICTURE
clause SUM.
" Signification:! Cette rubrique définit une donnée de totalisation
non-imprimable qui pourra être référencée par le nom.
! Dans la REPORT SECTION: SOURCE, SUM
! Dans la PROCEDURE DIVISION
! La syntaxe de la clause SUM est inchangée.
! Le format de la donnée doit être non-édité
! Cette rubrique doit se trouver dans un groupe CONTROL
COBOL, 2010 274
ReportWriter (38)
" Exemple: Calcul d'une moyenne: moyenne journalière des ventes pour chaque département d'un grand magasin, sur base de relevés quotidiens.
WORKING-STORAGE SECTION.
77 Moyenne PIC 9(6). 77 Un PIC 9 VALUE 1.
REPORT SECTION.
RD Rapport (...) CONTROL Departement. ...
01 Fin-Departement TYPE CONTROL FOOTING Departement. 02 Total PIC 9(7) SUM Montant-Releve.
02 Nombre-Jours PIC 99 SUM Un. 02 LINE PLUS 2.
...
03 COLUMN 45 PIC ZZZ,ZZZ SOURCE Moyenne.
PROCEDURE DIVISION.
DECLARATIVES.
Calcul-Moyenne SECTION.
USE BEFORE REPORTING Fin-Departement. Calculer.
COMPUTE Moyenne ROUNDED = Total / Nombre-Jours. END DECLARATIVES C o p y r i g h t ( C ) A n d r é C L A R I N V A L / P U N 1 9 9 1
ReportWriter (39)
!
Détails en PROCEDURE DIVISION
"
DECLARATIVES
!
La section DECLARATIVES est utilisées pour associer
une procédure avant la production d'un groupe (après
les totalisations et avant l'impression).
!
Format:
nom-section SECTION.
USE BEFORE REPORTING nom-groupe.
!
Remarques:
" Un groupe donné ne peut faire l'objet que d'une seule clause USE.
COBOL, 2010 276
ReportWriter (40)
"SUPPRESS PRINTING
!Format:
SUPPRESS PRINTING
!Signification:
" La clause USE peut comporter une instruction SUPPRESS PRINTING qui a pour conséquence de ne pas produire cette occurrence du groupe.
!
Remarque:
" Cette instruction ne peut se trouver qu'à l'intérieur d'une section USE BEFORE REPORTING.
ReportWriter (41)
"
Initialisation du rapport: INITIATE
!
Format
INITIATE {nom-rapport}
!
Signification
" Cette instruction s'occupe des initialisations pour les rapports mentionnés.
! Mise à zéro des données de totalisation et du registre
LINE-COUNTER
! Mise à un du registre PAGE-COUNTER
" Les fichiers utilisés pour l'impression du rapport doivent être ouvert.
!
Remarques:
" Les nom-rapport doivent être distinct. Un rapport peut être re-initialisé s'il a été finalisé (par une instruction TERMINATE).
COBOL, 2010 278
ReportWriter (42)
"
Production du rapport: GENERATE
!
Format:
GENERATE (groupe-detail | nom-rapport)
!
Signification:
" L'impression d'un rapport détaillé (en mentionnant un groupe-detail) produit toutes les opérations d'édition (y compris l'ensemble du détail) pour le groupe déterminé.
" L'impression d'un rapport récapitulatif (en mentionnant un nom-rapport) produit toutes les opérations d'édition (sauf l'impression des lignes de détail) du rapport.
! Elle ne peut porter que sur un rapport décrit avec la clause
CONTROL et incluant 0 ou 1 groupe détail.
! Pour un même rapport, il est possible de réaliser une
impression détaillée ou récapitulative.
ReportWriter (43)
" L'instruction GENERATE:
! Analyse les ruptures et détermine quels groupes logiques
(CONTROL FOOTING/HEADING) doivent être produits.
! A chaque changement d'un indicatif de contrôle, une
rupture survient RH PH CH DE CF PF RF TOTALISATIONS - sous-totaux - totaux croisés - totaux récupatilatifs
EXECUTION DE LA SECTION USE IMPRESSION
- Choix et impression des groupes physique (RH PH PF RF)
- impression des lignes
REMISE A ZERO DES TOTALISATIONS
xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx Production du groupe O r d r e 1er GENERATE
COBOL, 2010 280
ReportWriter (44)
"
Clôture du rapport : TERMINATE
!
Format:
TERMINATE {nom-rapport }
!
Signification:
" Cette instruction finalise les rapports mentionnés en produisant les groupes CF, PF et RF (s'ils sont définis).
" Le fichier associé à l'impression du rapport doit être ouvert au moment du TERMINATE.
!
