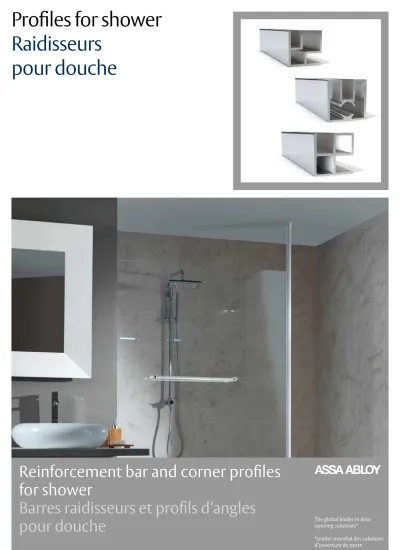

Profiles for shower Raidisseurs pour douche

(1)

1

Profi les for shower Raidisseurs

pour douche

Reinforcement bar and corner profi les for shower

Barres raidisseurs et profi ls d’angles

pour douche

The global leader in door opening solutions*

*Leader mondial des solutions d’ouverture de porte

(2)

2

03/2017

Corner floor to ceiling support for 2 fixed shower panels Profil raidisseur d’angle sol plafond pour 2 parois fixes Corner profile for glass thickness 6-8 mm

Profil de liaison d’angle pour verre de 6-8 mm

Corner floor to ceiling support for 2 fixed shower panels Profil raidisseur d’angle sol plafond pour 2 parois fixes Corner profile for glass thickness 10-12 mm Profil de liaison d’angle pour verre de 10-12 mm

2816PA/23.13 2856PA/23.13

2816PA/45.13 2856PA/45.13 2816PA/23.12

2856PA/23.12

2816PA/45.12 2856PA/45.12

2816PA/23.74 2856PA/23.74

2816PA/45.74 2856PA/45.74

6-8

10-12

2816PA/23.** 2816PA/45.**

· Montage sans encoche

· Tenue du volume parfaite et une sécurité maximale

· Permet la compensation de faux aplombs

· Essai anti corrosion conforme à la norme 9227-2007

· Fabrication respectant les normes

environnementales en vigueur les plus exigeantes

· Obturateur pour la rainure du tube entre le haut du verre et le plafond

· Pour volume de grande hauteur

· Longueur du profi l 3000 mm

· Easy to install: without glass cuttings

· Supporting the glass panel with maximum safety

· Allows the compensation of misalignement

· High corrosion resistance: salt spray test according to standard 9227-2007

· Manufacturing in compliance with environmental standards

· Finishing cover profi le for the slot between the glass edge and ceiling

· Suitable for large glass panels

· Length of the profi le 3000mm

7

20 34

20

34 9

9 6/8

6/8 9

20

20 9

9 10/12

9

10/12

34

Polished aluminium Alu poli brillant

Lacquered black velvet Laqué noir velours Anodised alu. silver

Anodisé argent

Pillars for shower partitions and 90° corner profiles

Les poteaux raidisseurs

et les profils d’angle à 90°

(3)

5

Pillars for shower partitions

Les poteaux raidisseurs

Round floor to ceiling support for fixed shower panels Profil raidisseur rond sol/plafond pour paroi fixe

2816.13.3

8

2816SQ/23.** 2816SQ/45.**

Fixing accessories supplied with references:

Accessoires de fixation sol/plafond livrés avec les références : 2816SQ/23.**

2816SQ/45.**

2816PA/23.**

2816PA/45.**

Square floor to ceiling support for fixed shower panels Profil raidisseur carré sol/plafond pour paroi fixe Square floor to ceiling support for fixed shower panels Profil raidisseur carré sol/plafond pour paroi fixe

2816SQ/23.12 2816SQ/45.12

2816SQ/23.13 2816SQ/45.13

2816SQ/23.74 2816SQ/45.74

6-8

10-12

2816.13.3

Profi l raidisseur carré sol/plafond pour paroi fi xe

· Possibilité de fi xer une charnière douche Mélora SQ réf. 3561.xx.0R/SQ

· Obturateur pour la rainure du tube entre le haut du verre et le plafond

· Longueur du profi l 3000 mm

Profi l raidisseur rond sol/plafond pour paroi fi xe

· S’ajuste parfaitement avec le profi l bas 2819 ASSA ABLOY

· Obturateur pour la rainure du tube entre le haut du verre et le plafond.

· Longueur du profi l 3000 mm Square central pillar fl oor to ceiling

for fi xed shower screen

· Possibility of fi xing shower hinges Melora SQ ref. 3561.**.0R/SQ

Round central pillar fl oor to ceiling for fi xed shower screen

· Compatible with the ASSA ABLOY bottom profi le 2819

1010

10/12

16

34

1010

6/8

34

16

Lacquered black velvet Laqué noir velours Anodised alu. silver

Anodisé argent

(4)

4

6-8-10 6-8-10

6-8-10

Square reinforcement bars Les barres raidisseurs carrées

Square tube 19mm length 1200mm Tube carré Ø 19 mm lg 1200 mm

1658.**.2SQ

· Recouvrement de la coupe pour une finition parfaite

· S’ajuste parfaitement par recoupe

· Section spécialement étudiée pour une tenue du volume parfaite et une sécurité maximale

· Cover of the cut for a perfect finish

· Adjustable by cutting the tube

· Tube section specially designed for maximum security

The + products Les + produits

1669.**.2SQ 1657.**.2SQ

Square reinforcement bar Barre raidisseur carrée

Articulated square reinforcement bar for shower glass/wall Barre raidisseur carrée articulée mur/verre

Articulated square reinforcement bar for shower glass/glass Barre raidisseur carrée verre/verre

Articulated square reinforcement bar for shower wall/wall Barre raidisseur carrée mur/mur

Bright Chromium Chromé brillant

1657.30.2SQ 1658.30.2SQ 1669.30.2SQ

Mat Chromium Chromé mat

1657.31.2SQ 1658.31.2SQ 1669.31.2SQ

Lacquered black velvet Laqué noir velours

1657.74.2SQ

(5)

1

Round reinforcement bars Ø 19 mm r

Barres raidisseurs ronds Ø 19 mm

• Section spécialement étudiée pour une tenue du volume parfaite et une sécurité maximale

• Gamme complète

• Essai anti corrosion conforme à la norme

• Fabrication respectant les normes environnementales en vigueur les plus exigeantes

• GZXdjkgZbZciYZaVXdjeZedjgjcZÒc^i^dc parfaite

• S’ajuste parfaitement par recoupe

• Taquets, supports muraux et tubes également disponibles en pièces détachées.

•Tube section specially designed for maximum safety

• Complete range

• High corrosion resistance: salt spray test according to standard

• Manufacturing in compliance with environmental standards

• 8dkZgd[i]ZXji[dgVeZg[ZXiÒc^h]

• Adjustable by cutting the tube

• 8aVbeh!lVaaÒm^c\eaViZhVcYWVghVahdVkV^aVWaZ in spare parts

The + products Les + produits

2

3

4

(6)

Reinforcement bar ceiling/glass 615 mm length Barre raidisseur plafond/ verre lg 615 mm

Corner reinforcement bar 2 x1200 mm length Barre raidisseur d’angle 2 x lg 1200 mm Reinforcement bar wall/glass 1200 mm length Barre raidisseur mur/ verre lg 1200 mm

Reinforcement bar 3 panels with adjustable angle Barre raidisseur 3 volumes à angle réglable

1651.35.0D19

1657.30.RD19 References / Références

Reinforcement bar glass/wall 1200 mm length Barre raidisseur mur/ verre lg 1200 mm 1

2 3 4 5 6 5

7 6

8

7 8

Matt chromium Chromé mat Bright chromium

Chromé brillant

Stainless steel effect Effet inox

Articulated reinforcement bar glass/wall 1200 mm length Barre raidisseur articulée mur/ verre lg 1200 mm

Reinforcement bar glass/glass 1200 mm length Barre raidisseur verre/ verre lg 1200 mm

Reinforcement bar wall/wall 1800 mm length Barre raidisseur mur/mur lg 1800 mm

1651.31.0D19 1651.30.0D19

1657.30.0D19

1657.30.1D19 1658.30.0D19 1659.30.0D19 1668.30.0D19 1669.30.0D19

1657.31.RD19 1657.31.0D19

1657.31.1D19 1658.31.0D19 1659.31.0D19 1668.31.0D19

1657.35.RD19 1657.35.0D19

1657.35.1D19 1658.35.0D19 1659.35.0D19

Other finishes are available on request.

Autres finitions sont possible sur demande

(7)
