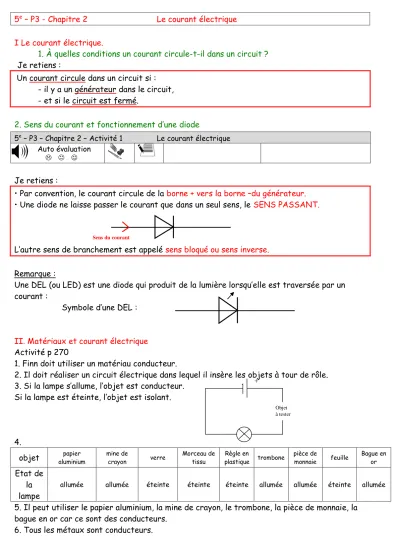

5e – P3 - Chapitre 2 Le courant électrique I Le courant électrique.
1. À quelles conditions un courant circule-t-il dans un circuit ? Je retiens :
Un courant circule dans un circuit si : - il y a un générateur dans le circuit, - et si le circuit est fermé.
2. Sens du courant et fonctionnement d’une diode
5e – P3 – Chapitre 2 – Activité 1 Le courant électrique Auto évaluation
Je retiens :
• Par convention, le courant circule de la borne + vers la borne –du générateur.
• Une diode ne laisse passer le courant que dans un seul sens, le SENS PASSANT.
L’autre sens de branchement est appelé sens bloqué ou sens inverse.
Remarque :
Une DEL (ou LED) est une diode qui produit de la lumière lorsqu’elle est traversée par un courant :
Symbole d’une DEL :
II. Matériaux et courant électrique Activité p 270
1. Finn doit utiliser un matériau conducteur.
2. Il doit réaliser un circuit électrique dans lequel il insère les objets à tour de rôle.
3. Si la lampe s’allume, l’objet est conducteur.
Si la lampe est éteinte, l’objet est isolant.
4.
objet aluminium papier mine de crayon verre Morceau de
tissu Règle en
plastique trombone pièce de
monnaie feuille Bague en or
Etat de la lampe
allumée allumée éteinte éteinte éteinte allumée allumée éteinte allumée
5. Il peut utiliser le papier aluminium, la mine de crayon, le trombone, la pièce de monnaie, la bague en or car ce sont des conducteurs.
6. Tous les métaux sont conducteurs.
Sens du courant
- +
Objet à tester
Je retiens :
Certains matériaux laissent passer le courant : ce sont des conducteurs électriques.
Certains matériaux ne laissent pas passer le courant : ce sont des isolants électriques.
Seuls les métaux conduisent le courant électrique.
Remarques :
● Un interrupteur fermé et une diode passante se comportent comme des conducteurs.
● Un interrupteur ouvert et une diode bloquante se comportent comme des isolants.
● Le corps humain et l’eau sont conducteurs mais pas suffisamment pour faire briller la lampe lors de notre expérience.
III. Danger du courant
1. Quelles sont les installations électriques dangereuses ? Activité p 271
1. La tension de la pile est 1,4 V (volts) et celle de la caténaire 25 000 V.
2. Une tension est dangereuse si elle est supérieure à 25 V : on peut donc toucher les bornes de la pile sans risque car sa tension est très inférieure à 25 V.
3. Un cache prise ne doit pas être en métal car les métaux sont conducteurs.
4.
Installations sans danger électrique Installations présentant un danger électrique
Piles (plates, rondes,…)
Générateurs du collège (6 V ou 12 V)
Caténaire
Prise de courant
Je retiens :
La tension du secteur est la tension aux bornes d’une prise électrique. De valeur 230 V, elle est très dangereuse et peut provoquer des électrisations et des électrocutions.
Electrisation : passage d’un courant électrique dans le corps humain, provoquant des blessures plus ou moins graves.
Electrocution : passage d’un courant électrique dans le corps humain entrainant la mort.
2. Sécurité électrique dans la maison Quelques consignes de sécurité :
Ne pas jouer avec les fils ou les prises électriques.
Ne pas intervenir sur un appareil électrique branché.
Ne pas utiliser un appareil électrique en contact avec de l’eau.
Ne pas brancher trop d’appareils sur une même prise électrique.
