teo_ch4_poly.odt Marie Pierrot – Lycée du Rempart 30/11/10

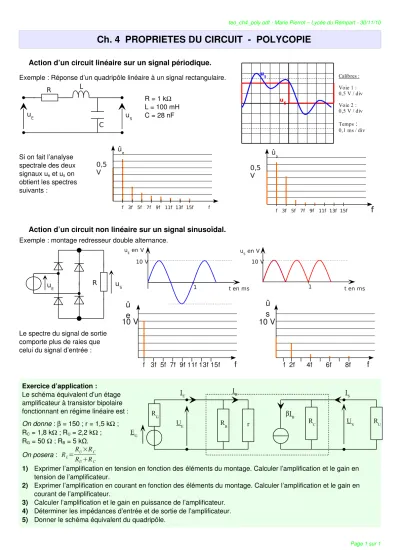

Ch. 4 PROPRIETES DU CIRCUIT POLYCOPIE
Action d’un circuit linéaire sur un signal périodique.
Exemple : Réponse d’un quadripôle linéaire à un signal rectangulaire.
R = 1 kΩ L = 100 mH C = 28 nF
Si on fait l’analyse spectrale des deux signaux ue et us on obtient les spectres suivants :
Action d’un circuit non linéaire sur un signal sinusoïdal.
Exemple : montage redresseur double alternance.
Le spectre du signal de sortie comporte plus de raies que celui du signal d’entrée :
Exercice d’application :
Le schéma équivalent d’un étage amplificateur à transistor bipolaire fonctionnant en régime linéaire est : On donne : β = 150 ; r = 1,5 kΩ ; RC = 1,8 kΩ ; RU = 2,2 kΩ ; RG = 50 Ω ; RB = 5 k .Ω On posera : RL=RU×RC
RURC
1) Exprimer l’amplification en tension en fonction des éléments du montage. Calculer l’amplification et le gain en tension de l’amplificateur.
2) Exprimer l’amplification en courant en fonction des éléments du montage. Calculer l’amplification et le gain en courant de l’amplificateur.
3) Calculer l’amplification et le gain en puissance de l’amplificateur.
4) Déterminer les impédances d’entrée et de sortie de l’amplificateur.
5) Donner le schéma équivalent du quadripôle.
Page 1 sur 1
RG EG
UE IE
RB r RC US
IS
RU βIB
IB
R L
C
uS
Calibres : Voie 1 : 0,5 V / div Voie 2 : 0,5 V / div Temps :
0,1 ms / div uE
uS
uE R uS
uE en V
t en ms 10 V
1
uS en V
t en ms 10 V
1
f 3f 5f 7f 9f 11f 13f 15f
f û
10 V e 10 V
û s
f 2f 4f 6f 8f
f
ûe
f 3f 5f 7f 9f 11f 13f 15f f
0,5 V
f 3f 5f 7f 9f 11f 13f 15f
f
ûs 0,5 V
