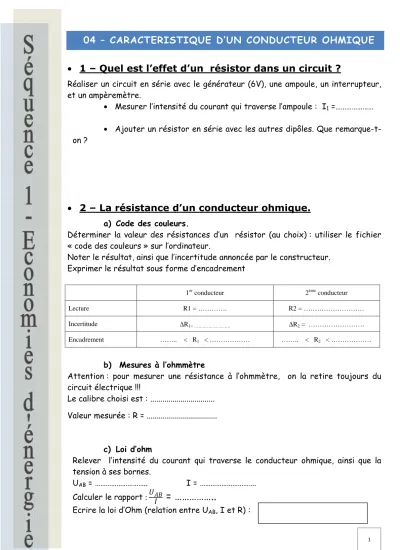

04 – CARACTERISTIQUE D’UN CONDUCTEUR OHMIQUE

• 1 – Quel est l’effet d’un résistor dans un circuit ?

Réaliser un circuit en série avec le générateur (6V), une ampoule, un interrupteur, et un ampèremètre.

• Mesurer l’intensité du courant qui traverse l’ampoule : I1 =………

• Ajouter un résistor en série avec les autres dipôles. Que remarque-t- on ?

• 2 – La résistance d’un conducteur ohmique.

a) Code des couleurs.

Déterminer la valeur des résistances d’un résistor (au choix) : utiliser le fichier

« code des couleurs » sur l’ordinateur.

Noter le résultat, ainsi que l’incertitude annoncée par le constructeur.

Exprimer le résultat sous forme d’encadrement

1er conducteur 2ème conducteur

Lecture R1 = …………. R2 = ………

Incertitude ∆R1= ………. ∆R2 = ……….

Encadrement …….. < R1 < ……… …….. < R2 < ………

b) Mesures à l’ohmmètre

Attention : pour mesurer une résistance à l’ohmmètre, on la retire toujours du circuit électrique !!!

Le calibre choisi est : ...

Valeur mesurée : R = ...

c) Loi d’ohm

Relever l’intensité du courant qui traverse le conducteur ohmique, ainsi que la tension à ses bornes.

UAB = ……….. I = ……….

Calculer le rapport :

= ………..

Ecrire la loi d’Ohm (relation entre UAB, I et R) :

(2)

2

• 3 – Caractéristique d’un conducteur ohmique.

• Réaliser un circuit série avec le générateur, le résistor, un ampèremètre ESAO dans le circuit, et un voltmètre ESAO aux bornes du résistor.

• Schématiser ce circuit :

• Paramétrer GENERIS

Test et calibres : Voltmètre : calibre 25 V – Valeurs instantanées Ampèremètre : calibre 2,5 A – Valeurs instantanées

Pour chaque appareil effectuer le réglage du zéro en reliant les 2 bornes de l’appareil par un fil

Paramétrage : Pour tracer U(i) on choisira : Mode d’acquisition : XY Voie en ordonnée : Voltmètre Voie en abscisse : Ampèremètre

Nombre de point : 15 Validation : manuelle

Lancer : Lancer l’acquisition, fermer l’interrupteur.

Faire varier la tension fournie par le générateur. Cliquer sur « OK et SUIVANTE » et continuer ainsi. En fin de série, cliquer sur « OK» et éteindre le générateur.

Passer en échelle automatique.

Enregister votre expérience dans votre dossier personnel. Réaliser un compte-rendu dans GENERIS ;

• 4- Autres caractéristiques.

Reprendre le même travail avec une ampoule.
